Gerätekonzept DeviceNet zeichnet sich durch geringes Bauvolumen und hohe Modularität aus.
Die direkte Verdrahtung von Aktoren und Sensoren ohne Querverbindungen zwi-
schen den Klemmen standardisiert die Installation. Das einheitliche Beschrif-
tungskonzept erleichtert die Installation.

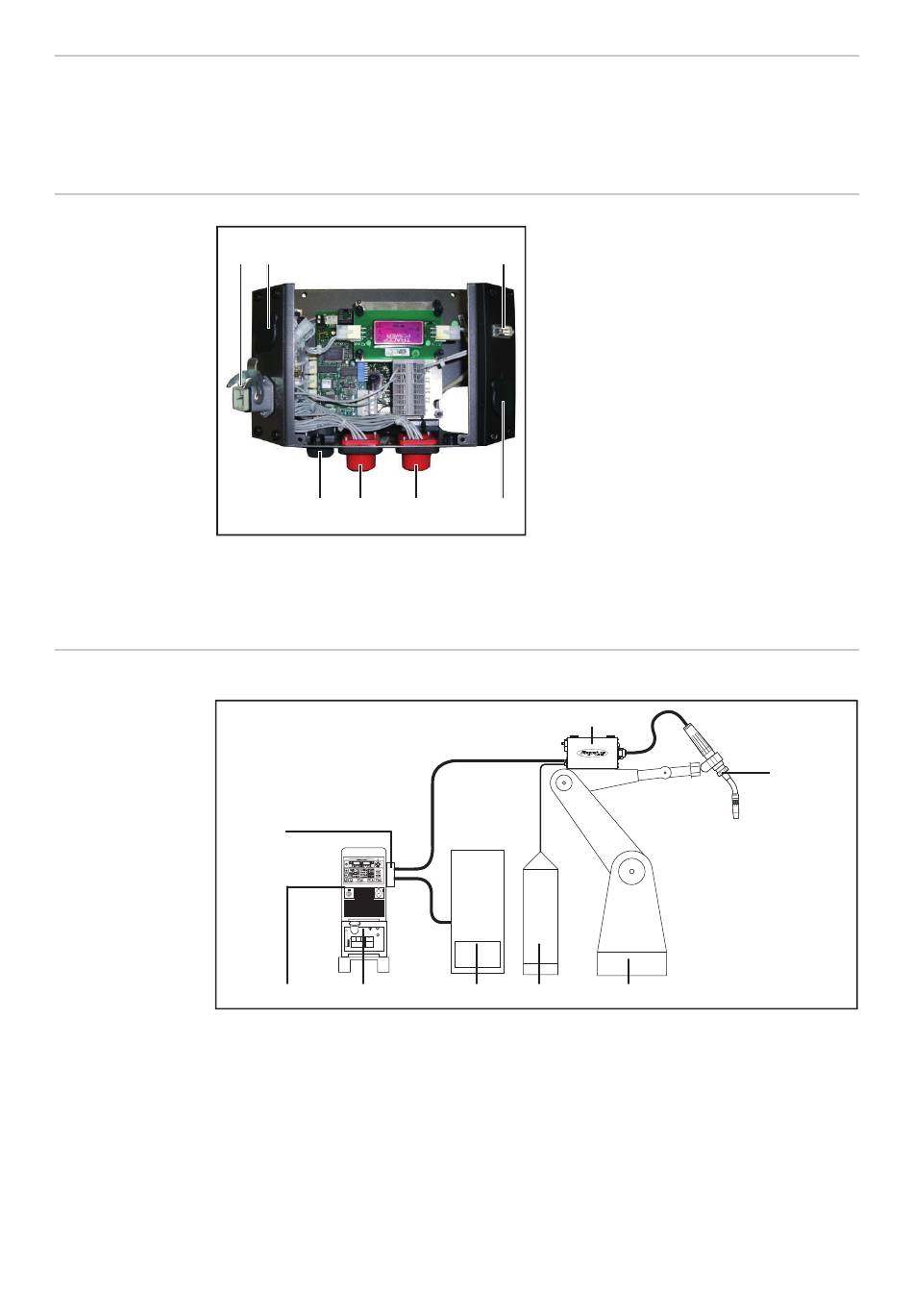

Anschlüsse am
Interface
Anschlüsse am Interface
Anwendungsbei-
spiel
(1)
(2)
(3)
(4)
(5)
6
(1) (2)
(7) (6)
(3)
(1) (2)
Stromquelle
Kühlgerät
AB DeviceNet Enterprise
Verbindungs-Schlauchpaket
Datenkabel DeviceNet Enterprise
(1)
(3)
(2)
(3)
(4)
(5)
(6)
(5) (4)
(7)
(10)
(4)
(5)
(6) (7)
Option externe Spannungsver-
sorgung
Blindabdeckung
Anschluss DeviceNet Enterprise
9-poliger Submin-Stecker zum
Anschluss des Datenkabels De-
viceNet Enterprise
Blindabdeckung
LocalNet Anschluss
zum Anschließen weiterer Sys-
temkomponenten
LocalNet Anschluss
zum Anschließen weiterer Sys-
temkomponenten
LocalNet Anschluss
zum Anschließen des Zwischen-
Schlauchpaketes
(8)
(6) Roboter-Steuerung
(7) Schweißdraht-Fass
(8) Roboter
(9) Schweißbrenner
(10) Drahtvorschub
(9)
