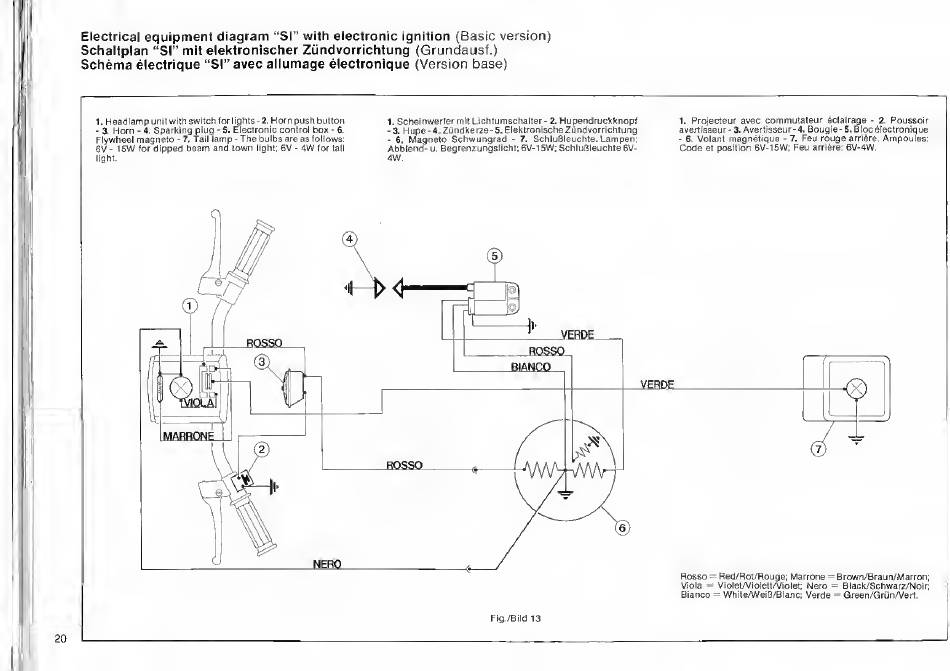

Electrical equipment diagram "SI" with electronic ignition (Basic version)
Schaltplan "SI" mit elektronischer Zùndvorrichtung (Grundausf.)
Schèma électrique "SI" avec allumage électronique (Version base)
1. Headlampunit with switch forlights-2. Hornpush button
- 3. Horn - 4. Sparking plug - 5. Electronic control box - 6.
Flywheel magneto - 7. Tail lamp - The bulbs are as follows:
6V - 15W for dipped beam and town light; 6V - 4W tortali
light.
1. Scheinwerfer mit Lichtumschalter- 2. Hupendruckknopf
-3. Hupe-4.Zùndkerze-5. ElektronischeZùndvorrichtung
- 6. Magneto Schwungrad - 7. SchluGleuchte. Lampen:
Abblend- u. Begrenzungslicht: 6V-15W; SchluBleuchte 6V-
4W.
1. Projecteur avec commutateur éclairage - 2. Poussoir
avertisseur-3. Avertisseur-4. Bougie-5. Blocélectronique
- 6. Volant magnétique - 7. Feu rouge arrière. Ampoules:
Code et position 6V-15W; Feu arrière: 6V-4W.
Fig./Bild 13
20
