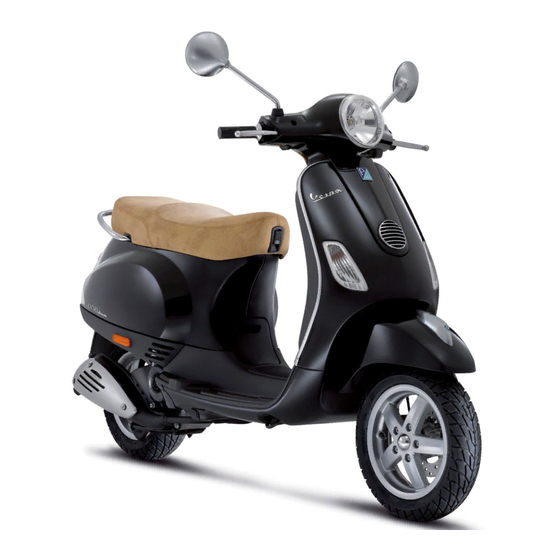

PIAGGIO Vespa LX 50 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. PIAGGIO Anleitungen
  4. Motorroller
  5. VESPA LX 50
  6. Bedienungsanleitung

PIAGGIO Vespa LX 50 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Vespa LX 50:
Inhaltsverzeichnis

Werbung

Quicklinks

Vespa möchte Ihnen danken
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.
Vespa LX 50

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PIAGGIO Vespa LX 50

Inhaltszusammenfassung für PIAGGIO Vespa LX 50

  • Seite 1 Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden. Vespa LX 50...
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die bei Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden müssen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS FAHRZEUG.................. Kontrolle bremsflüssigkeitsstand..........33 Das cockpit................Batterie..................35 Uhr.................... 10 Kontrolle des elektrolytstandes..........36 Zündschloss................10 Längerer stillstand..............36 Lenkerschloss absperren............10 Sicherungen................38 Lenkschloss aufsperren............11 Auswechseln der scheinwerferlampen........40 Lenkradschloss absperren............11 Einstellung des scheinwerfers..........41 Hupendruckknopf..............12 Vordere Blinker.................

  • Seite 7: Fahrzeug

    Vespa LX 50 Kap. 01 Fahrzeug...

  • Seite 8: Das Cockpit

    Das cockpit (01_01) A = Tachometer B = Kilometerzähler C = Benzinstandanzeiger D = Bremshebel Vorderradbremse E = Blinkerkontrolle F = 2-Taktölreservekontrolle G = Fernlichtkontrolle H = Benzinreservekontrolle I = Licht-/ Abblendlichtkontrolle L = Wechselschalter Fernlicht/ Abblendlicht M = Blinkerschalter N = Hupenschalter P = Anlasserschalter Q = Gasgriff...
  • Seite 9 01_01...

  • Seite 10: Uhr

    Funktionen erfolgt über die Taste «U». Die Digitaluhr wird durch eine eigene Knopfzellenbatterie gespeist (die Batterie hält ungefähr 2 Jahre). Die Batterie kann durch Anheben der Instrumenteneinheit ausgewechselt werden. Wenden Sie sich für diese Arbeit an eine Piaggio-Vertragswerkstatt. 01_02 WARNUNG LEERE KNOPFZELLENBATTERIEN SIND UMWELTSCHÄDLICH.

  • Seite 11: Lenkschloss Aufsperren

    ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG «LOCK» ODER «OFF» DREHEN. Lenkschloss aufsperren Den Zündschlüssel wieder in das Zündschloss stecken und auf «OFF» drehen. ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG «LOCK» ODER «OFF» DREHEN. Lenkradschloss absperren (01_04) Zum Einschalten der linken Blinker den Hebel «B»...

  • Seite 12: Hupendruckknopf

    Hupendruckknopf (01_05) Hupenschalter «E» 01_05 Umschalter fernlicht/ abblendlicht (01_06) 0 = Abblendlicht und Standlicht 1 = Fernlicht und Standlicht 01_06...

  • Seite 13: Startschalter

    Startschalter (01_07) Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Anlasserschalter «P» drücken. 01_07 Sitzbanköffnung (01_08) Den Schlüssel in das Schloss «A» einführen, gegen den Uhrzeigersinn drehen und die Sitzbank nach vorne hochklappen. 01_08...

  • Seite 14: Die Schlüssel

    Die schlüssel (01_09) Das Fahrzeug wird mit einem Schlüssel und Duplikat geliefert. Die Schlüssel sind für das Zündschloss und die Sitzbank. Mit den Schlüsseln wird ebenfalls eine Plakette mit der Schlüsselnummer geliefert, die bei Bestellung von Duplikaten angeführt wer- den muss. WARNUNG ES WIRD EMPFOHLEN, DAS SCHLÜSSELDUPLIKAT UND DIE PLAKETTE GE- TRENNT VOM FAHRZEUG AUFZUBEWAHREN.

  • Seite 15: Öffnen Des Vorderen Handschuhfachs

    Öffnen des vorderen Handschuhfachs Den Schlüssel auf «OFF» drehen. Anschließend drücken. Bei Schlüssel in Position «LOCK» bleibt das Handschuhfach zugesperrt. Taschenhaken (01_12) Der Taschenhaken «B» ist versenkt vorne an der Sitzbank angebracht. Um den Ta- schenhaken benutzen zu können, muss dieser leicht nach vorne vorgezogen werden. 01_12...

  • Seite 17: Benutzungshinweise

    Vespa LX 50 Kap. 02 Benutzungshinw eise...

  • Seite 18: Kontrollen

    Beim Drehen des Schlüssels auf «ON» leuchtet die 2-Taktölreservekontrolle einige Sekunden auf und zeigt damit an, dass die Lampe und der Ölreserve-Stromkreis rich- tig funktioniert. Leuchtet die 2-Taktölreservekontrolle nicht auf, liegt eine Störung an der Anzeige vor. Bitte wenden Sie sich in diesem Fall an eine Piaggio-Vertragswerkstatt.

  • Seite 19: Empfohlene Produkte

    ACHTUNG VOR DEM TANKEN DEN MOTOR ABSTELLEN. BENZIN IST ÄUSSERST LEICHT ENTFLAMMBAR. BEIM TANKEN KEIN BENZIN AUS DEM TANK TROPFEN LAS- SEN. ACHTUNG 02_02 BRENNENDE ZIGARETTEN UND OFFENE FLAMMEN VON DER TANKÖFFNUNG FERNHALTEN: BRANDGEFAHR. DIE GIFTIGEN BENZINDÄMPFE NIEMALS EIN- ATMEN. SEHR WICHTIG! DER 2-TAKTÖLTANK DARF NIE VOLLSTÄNDIG GELEERT WERDEN.

  • Seite 20: Reifendruck

    Aus Plastik, Fassungsvermögen 2-Taktöltank ~ 1,2 l Auffüllen 2-Taktöltank Auffüllen des 2-Taktöltanks: 0,5 ÷ 0,7 Liter. Fassungsvermögen Benzintank ~ 8,5 Liter (davon 2 Liter Benzinreserve) Reifendruck ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEISS DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH.

  • Seite 21: Einfahren

    Einfahren (02_03) WARNUNG WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER ZULÄSSI- GEN HÖCHSTGESCHWINDIGKEIT FAHREN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAHREN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMA- 02_03 LEN STEIGERN. Starten van de motor (02_04) Das Fahrzeug ist mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausgestattet, deshalb muss der Startvorgang mit in Leerlaufstellung befindlichem...

  • Seite 22: Bei Startschwierigkeiten

    ACHTUNG NIE IN GESCHLOSSENEN RÄUMEN STARTEN, WEIL DIE ABGASE GIFTIG SIND. ACHTUNG DER KATALYSATOR WIRD SEHR HEISS. BEIM ABSTELLEN DES FAHRZEUGS UNBEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN MATERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUSPUFFS. Bei startschwierigkeiten (02_05) Bei Startschwierigkeiten kann wie folgt vorgegangen werden: 1.

  • Seite 23: Abstellen Des Motors

    entsteht. Führen die angegebenen Startanweisungen nicht zum Start, wenden Sie sich an eine autorisierte Vertragswerkstatt. ACHTUNG BEIM STARTEN MIT DEM KICKSTARTER MUSS DAS FAHRZEUG UNBEDINGT AUF DEM STÄNDER AUFGEBOCKT SEIN. WARNUNG JEGLICHE VERÄNDERUNG KANN SCHWERE MOTORSCHÄDEN VERURSA- CHEN. Abstellen des Motors (02_06) Gas wegnehmen, den Zündschlüssel «D»...

  • Seite 24: Katalysator

    Katalysator ACHTUNG JEGLICHE VERÄNDERUNG AM AUSPUFF KANN SCHWERE SCHÄDEN AM MO- TOR VERURSACHEN. ACHTUNG DER KATALYSATOR WIRD SEHR HEISS. BEIM ABSTELLEN DES FAHRZEUGS UNBEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN MATERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUSPUFFS. ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN..

  • Seite 25: Sicheres Fahren

    der Motor zum Halten des Fahrzeugs benutzt, kann dies zu einer Überhitzung der Kupplung führen. Diese Überhitzung wird durch die Reibung der Kupplungsmasse am Kupplungskörper verursacht. Es ist deshalb angeraten ein längeres Reiben und die damit verbundene Überhitzung der Kupplung zu vermeiden. Dies kann (außer bei den o.g.
  • Seite 26 4. Bei nassen Straßen, Schotterstraßen oder rutschigem Straßenbelag keine Voll- bremsung durchführen. 5. Stets mit beiden Bremsen gleichzeitig bremsen, um die Bremswirkung auf beide Räder zu verteilen. 6. Vermeiden Sie ein Anfahren mit aufgebocktem Fahrzeug. Um ein abruptes Anfah- ren zu vermeiden, darf sich das Hinterrad nicht drehen, wenn es mit dem Boden in Berührung kommt.

  • Seite 27: Wartung

    Vespa LX 50 Kap. 03 Wartung...

  • Seite 28: Hinterradgetriebeölstand

    Hinterradgetriebeölstand (03_01, 03_02, 03_03) Für die Kontrolle des Hinterradgetriebeölstands wie folgt vorgehen: 1. Das Fahrzeug auf ebenem Untergrund auf den Hauptständer stellen. 2. Den Ölmessstab «A» abschrauben, mit einem sauberen Tuch reinigen, wie- der einführen und wieder vollständig festschrauben. 3. Den Ölmessstab wieder losschrauben und prüfen, ob der Ölstand bis zur 2. Kerbe von unten reicht.

  • Seite 29: Reifen

    Empfohlene produkte AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 Technische angaben Hinterradgetriebeöl Enthaltene Ölmenge: ~ 85 cm Reifen (03_04) Regelmäßig den Reifendruck (bei kalten Reifen) an beiden Reifen prüfen. Die Reifen sind mit Abnutzungsanzeigern versehen. Die Reifen müssen gewechselt werden sowie die Abnutzungsanzeiger auf der Lauffläche sichtbar werden.

  • Seite 30: Ausbau Der Zündkerze

    1,6 bar Reifendruck Hinterrad 2 bar Reifendruck hinterer Reifen (Fahrer und Beifahrer): 2,2 Bar Ausbau der zündkerze (03_05, 03_06) Nach Lösen der entsprechenden Schraube die Zündkerzenklappe «A» abmontieren. Den funkenentstörten Kerzenstecker von der Zündkerze abziehen und die Zündkerze mit dem mitgelieferten Kerzenschlüssel losschrauben. Beim Wiedereinbau die Zünd- kerze per Hand einschrauben, dabei die richtige Neigung beachten.

  • Seite 31: Ausbau Luftfilter

    DER EINSATZ NICHT KONFORMER ZÜNDELEKTRONIK ODER ANDERER ALS DER VORGESCHRIEBENEN ZÜNDKERZEN (SIEHE ABSCHNITT «TECHNISCHE ANGABEN») KANN ZU SCHWEREN SCHÄDEN AM MOTOR FÜHREN. Technische angaben Empfohlene Zündkerze: CHAMPION RN3C Elektrodenabstand 0,6 ÷ 0,7 mm Ausbau luftfilter (03_07, 03_08) Die 2 Schrauben A abschrauben und das Seitenteil abmontieren. Die 5 Befestigungs- schrauben «C»...

  • Seite 32: Sas-Nebenluftsystem

    03_08 Sas-nebenluftsystem (03_09, 03_10) Die 2 in der Abbildung gezeigten Schrauben «B» lösen und das Seitenteil abmontie- ren. Die beiden Schrauben «A» vom SAS Aluminiumdeckel abschrauben. Die Metalllei- tung aus ihrem Gummisitz am Deckel lösen, ohne die Leitung aus dem Deckel/ Muffe herauszuziehen.

  • Seite 33: Ansaugdeckel

    ACHTUNG 03_11 NACH PROBLEMEN WÄHREND DER LEERLAUFEINSTELLUNG MÜSSEN MÖG- LICHERWEISE DIE ABGASWERTE (CO) NEU EINGESTELLT WERDEN. DAS EINSTELLEN DER ABGASWERTE MUSS BEI EINER PIAGGIO-VERTRAGS- WERKSTATT VORGENOMMEN WERDEN. Kontrolle bremsflüssigkeitsstand (03_12, 03_13) Am Bremsflüssigkeitsbehälter befindet sich ein Schauglas «A». Die Bremsflüssig- keitsmenge im Schauglas zeigt den Bremsflüssigkeitsstand im Behälter an.
  • Seite 34 ACHTUNG EVENTUELLES AUFFÜLLEN DARF AUSSCHLIESSLICH MIT BREMSFLÜSSIG- KEIT DER KLASSE DOT4 VORGENOMMEN WERDEN. WARNUNG UNTER NORMALEN KLIMATISCHEN BEDINGUNGEN SOLLTE DIE BREMS- FLÜSSIGKEIT ALLE 2 JAHRE AUSGEWECHSELT WERDEN. NIEMALS BREMS- FLÜSSIGKEIT AUS BEREITS GEÖFFNETEN ODER TEILWEISE VERBRAUCH- TEN BEHÄLTERN VERWENDEN. 03_13 ACHTUNG DIE BREMSFLÜSSIGKEIT IST STARK ÄTZEND.

  • Seite 35: Batterie

    Batterie (03_14) Um an die Batterie gelangen zu können, muss die Sitzbank nach vorne hochgeklappt, die in der Abbildung gezeigte Kreuzschlitzschraube "A" gelöst und der Deckel zum Batteriefach abmontiert werden. Die Batterie ist der Teil der elektrischen Anlage, der die aufmerksamste Überprüfung und die sorgfältigste Wartung erfordert.

  • Seite 36: Kontrolle Des Elektrolytstandes

    Kontrolle des elektrolytstandes Der Elektrolytstand muss regelmäßig überprüft werden und muss sich stets auf dem oberen Stand befinden. Zum Auffüllen darf nur destilliertes Wasser verwendet wer- den. Muss häufig Wasser nachgefüllt werden, muss die elektrische Anlage des Fahrzeugs überprüft werden, da die Batterie unter Überlast arbeitet und rasch ver- schleißt.
  • Seite 37 ANMERKUNG DAS AUFLADEN DER BATTERIE MUSS MIT EINEM LADESTROM VON 1/10 DER BATTERIE-NOMINALLEISTUNG ERFOLGEN UND DARF NICHT LÄNGER ALS 10 STUNDEN DAUERN. FÜR DAS AUFLADEN DER BATTERIE SOLLTEN SIE SICH AN EINE AUTORISIERTE VERTRAGSWERKSTATT WENDEN. NACH EINEM AUSBAU DER BATTERIE BEIM WIEDEREINBAU AUF DIE RICHTIGEN KABEL- ANSCHLÜSSE AN DEN BATTERIEPOLEN ACHTEN.

  • Seite 38: Sicherungen

    Sicherungen (03_15) Die elektrische Anlage ist durch eine Sicherung «B» abgesichert. Die Sicherung be- findet sich an der linken Seite der Batteriehalterung. Die Zündanlage, der Scheinwer- fer und das Rücklicht sind durch keine Sicherungen abgesichert. Vorm Austausch einer durchgebrannten Sicherung muss die Ursache gefunden und beseitigt werden, die zum Durchbrennen geführt hat.
  • Seite 39 Leistung: 12V - 5W Menge: 1 Vordere Blinkerlampe Typ: Kugel Leistung: 12V - 10W Menge: 1 rechts - 1 links Hintere Blinkerlampe Typ: Kugel Leistung: 12V - 10W Menge: 1 rechts - 1 links Bremslichtlampe und Typ: Kugel Rücklichtlampe Leistung: 12V - 21/5W Menge: 1 Kontrolllampen 12V - 2W Typ: Vollglas...

  • Seite 40: Auswechseln Der Scheinwerferlampen

    Auswechseln der scheinwerferlampen (03_16, 03_17) Um an die Lampen des Scheinwerfers gelangen zu können, muss der hintere Teil der Lenkerverkleidung abmontiert werden. Dabei wie folgt vorgehen: 1) Die Rückspiegel abbauen. Für diese Arbeit die Anleitungen aus dem Abschnitt «Rückspiegel» befolgen. 2) Die 3 Befestigungsschrauben der Lenkerverkleidung abschrauben.

  • Seite 41: Einstellung Des Scheinwerfers

    Einstellung des scheinwerfers (03_18, 03_19) Wie folgt vorgehen: 1. Das fahrbereite Fahrzeug ohne Beladung und mit richtigem Reifendruck auf eine ebene Fläche in 10 m Entfernung vor einer weißen im Halbschatten befindlichen Wand stellen, die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen. 2.

  • Seite 42: Rücklichteinheit

    Rücklichteinheit (03_21) Um an die Rücklichtlampen gelangen zu können, müssen die 2 Befestigungsschrau- ben «D» abgeschraubt werden. Die Lampe leicht drücken, um 30° drehen und dann herausziehen. Zum Wiedereinbau in umgekehrter Reihenfolge wie beim Ausbau vor- gehen. ANMERKUNG ES HANDELT ES SICH UM KEINEN FEHLER, WENN AUF DER INNENFLÄCHE DES SCHEINWERFERS EIN BESCHLAG FESTGESTELLT WIRD, SONDERN ES IST AUF DIE LUFTFEUCHTIGKEIT BZW.

  • Seite 43: Rückspiegel

    Stellschraube soweit lösen oder festziehen, bis ein gleichmäßiger Leerlauf eingestellt ist (ungefähr 1900 ÷ 1700 U/Min). Das Hinterrad darf sich im Leerlauf nicht drehen. 03_24 Bei Schwierigkeiten mit der Leerlaufeinstellung wenden Sie sich bitte an eine Piaggio- Vertragswerkstatt, um den CO-Wert im Leerlauf (Kohlenoxydemission) einstellen zu lassen.

  • Seite 44: Hinterradbremse

    ACHTUNG UM VERBRENNUNGEN ZU VERMEIDEN, BEI DER LEERLAUFEINSTELLUNG DES AUSPUFF NICHT BERÜHREN. Hinterradbremse (03_25) Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung. Aus diesem Grund brau- chen die Bremsen nicht nachgestellt zu werden. Gibt der Bremshebel bei Betätigung zu stark nach, befindet sich höchstwahrscheinlich Luft im Bremskreislauf oder die Bremse arbeitet nicht richtig.

  • Seite 45: Hinterrad-Trommelbremse

    ACHTUNG DIE BREMSWIRKUNG MUSS NACH UNGEFÄHR 1/3 DES BREMSHEBELWEGS EINSETZEN. Hinterrad-trommelbremse (03_26) Die Mutter der Stellvorrichtung «B» verstellen und die Kontermutter «A» lösen (siehe Abbildung). Bitte beachten, dass das Rad bei losgelassenem Bremshebel frei dre- hen können muss. Nach der Einstellung die Kontermutter «A» wieder festziehen. ACHTUNG DIE BREMSWIRKUNG MUSS NACH UNGEFÄHR 1/3 DES BREMSHEBELWEGS 03_26...

  • Seite 46: Stilllegen Des Fahrzeugs

    03_28 Stilllegen des fahrzeugs (03_28) Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1. Allgemeine Fahrzeugreinigung 2. Bei abgeschaltetem Motor und Kolben am unteren Totpunkt, die Zündkerze aus- bauen und in die Kerzenöffnung 1÷ 2 cm³ empfohlenes Öl einfüllen. Anschließend 3 - 4 mal den Kickstarter betätigen und so den Motor langsam drehen lassen, anschlie- ßend die Zündkerze wieder einbauen.

  • Seite 47: Fahrzeugreinigung

    Fahrzeugreinigung Zum Aufweichen von Schmutz und Schlamm auf den lackierten Oberflächen einen Wasserstrahl mit niedrigem Druck benutzen. Ist der Schmutz aufgeweicht, muss er mit einem weichen Schwamm mit viel Wasser und Autoshampoo (2-4% Shampoo im Wasser) entfernt werden. Anschließend mit viel klarem Wasser nachspülen und mit einem Wildledertuch trocknen.
  • Seite 48 ACHTUNG REINIGUNGSMITTEL VERSCHMUTZEN DAS WASSER. DAHER MUSS DIE FAHRZEUGREINIGUNG AN ORTEN STATTFINDEN, DIE MIT EINER ANLAGE ZUR WASCHWASSERRÜCKFÜHRUNG UND -AUFBEREITUNG AUSGESTAT- TET SIND. WARNUNG DAS FAHRZEUG NIE IN DER SONNE WASCHEN. DIES GILT BESONDERS IM SOMMER, WENN DIE KAROSSERIE NOCH WARM IST UND DAS SHAMPOO NOCH VOR DEM ABSPÜLEN ANTROCKNEN KANN.
  • Seite 49 STARTSCHWIERIGKEITEN Kein Benzin im Tank Tanken Filter, Düsen, Vergasergehäuse Wenden Sie sich an eine verstopft oder schmutzig autorisierte Vertragswerkstatt. Zu geringe Batterieladung Mit Kickstarter starten. Die Batterie laden NREGELMÄSSIGE ÜNDUNG Kein Zündfunken an der Überprüfen, ob der Zündkerze. Wegen Elektrodenabstand richtig Hochspannung muss die Kontrolle eingestellt ist (0,7÷...
  • Seite 50 GERINGE VERDICHTUNG Zündkerze locker. Zylinderkopf Wenden Sie sich an eine locker, Kolbenringe verschlissen. autorisierte Vertragswerkstatt. HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verschmutzt oder Mit Wasser und Shampoo reinigen verstopft und mit einem Gemisch aus Benzin und spezifischem Öl tränken (Seite «Ausbau Luftfilter»). UNZUREICHENDE BREMSLEITUNG Bremstrommel oder Bremsscheibe Wenden Sie sich an eine...
  • Seite 51 UNREGELMÄ IGKEIT IM AUTOMATIK-GETRIEBE Rollenbehälter oder Riemen Wenden Sie sich an eine abgenutzt autorisierte Vertragswerkstatt. ERHÖHTE GERÄUSCHENTWICKLUNG AM AUSPUFF Abnutzung / Verschleiß an den Wenden Sie sich an eine Dichtungen des SAS- autorisierte Vertragswerkstatt. Nebenluftsystems bzw. den Lamellen. STÄNDER STELLT SICH NICHT ZURÜCK Verschmutzt Reinigen und fetten KICKSTARTER SCHNELLT NICHT ZURÜCK...

  • Seite 53: Technische Daten

    Vespa LX 50 Kap. 04 Technische daten...
  • Seite 54 04_01...

  • Seite 55: Technische Angaben

    TECHNISCHE ANGABEN Motor Einzylinder 2-Taktmotor Piaggio Hi-PER2 Hubraum 49,4 cm³ Benzintank Aus Plastik, Fassungsvermögen ~ 9 l (einschließlich Reserve ~ 2,3 l) Bohrung X Hub 40 x 39,3 mm Länge 1755 mm Breite 740 mm Gesamthöhe 1140 mm Radstand 1290 mm.
  • Seite 56 Kupplung Automatische Trocken- Fliehkraftkupplung Rahmen Selbstragend aus Pressblech . Lenkung und Radaufhängung/ Lenkrohr mit Drehpunkt an der Federung Radnabe am Vorderrad. Radaufhängung/ Federung mit Spiralfeder und doppelt wirksamen Öldruckstoßdämpfer. Hinten mit Einkammer-Öldruckstoßdämpfer und koaxiale Feder ohne Möglichkeit zur Einstellung der Federvorspannung.

  • Seite 57: Bordwerkzeug

    Bordwerkzeug Schlüssel: ein Rohrschlüssel 13-21mm; Hebel für Rohrschlüssel; ein doppelter Schraubenzieher. Das Bordwerkzeug befindet sich unter der Sitzbank in einem ent- sprechenden Behälter.

  • Seite 59: Ersatzteile Und Zubehör

    Vespa LX 50 Kap. 05 Ersatzteile und zubehör...

  • Seite 60: Hinweise

    LER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEISTUNGEN VERFAL- LEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- 05_01 TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT.

  • Seite 61: Das Wartungsprogramm

    Vespa LX 50 Kap. 06 wartungsprogra...

  • Seite 62: Tabelle Wartungsprogramm

    Tabelle wartungsprogramm Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 63 Bremsflüssigkeitsstand - Kontrolle Sicherheits-Anzugsmomente - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt 5000 KM, 25000 KM, 35000 KM 55000 KM Ölstand Hinterradgetriebe - Kontrolle Zündkerze / Elektrodenabstand - Auswechseln Luftfilter - Reinigung 2-Taktölpumpe/Gaszug - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen...
  • Seite 64 Zündkerze / Elektrodenabstand - Auswechseln Luftfilter - Reinigung Leerlaufdrehzahl (*) - Einstellung 2-Taktölpumpe/Gaszug - Einstellen Variatorrollen - Wechseln Tachoritzel - Schmieren Antriebsriemen - Kontrolle Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle...
  • Seite 65 15000 K 45000 K M UND Ölstand Hinterradgetriebe - Kontrolle Zündkerze / Elektrodenabstand - Auswechseln Luftfilter - Reinigung 2-Taktölpumpe/Gaszug - Einstellen Antriebsriemen - Wechseln Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle SAS-Gehäuse (Schwamm) (**) - Reinigung Probefahrt und Bremsprüfung - Probefahrt...
  • Seite 66 Zylinder-Belüftungsanlage - Kontrolle / Reinigung 2-Taktölpumpe/Gaszug - Einstellen Antriebsriemen - Kontrolle Variatorrollen - Wechseln Riemen 2-Taktölpumpe - Wechseln Tachoritzel - Schmieren Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung...
  • Seite 67 Zündkerze / Elektrodenabstand - Auswechseln Luftfilter - Reinigung Leerlaufdrehzahl (*) - Einstellung 2-Taktölpumpe/Gaszug - Einstellen Antriebsriemen - Wechseln Variatorrollen - Wechseln Tachoritzel - Schmieren Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsschlauch - Wechseln Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle...
  • Seite 68 60000 K Hinterradgetriebeöl - Wechseln Zündkerze / Elektrodenabstand - Auswechseln Luftfilter - Reinigung Leerlaufdrehzahl (*) - Einstellung Zylinder-Belüftungsanlage - Kontrolle / Reinigung 2-Taktölpumpe/Gaszug - Einstellen Antriebsriemen - Wechseln Variatorrollen - Wechseln Riemen 2-Taktölpumpe - Wechseln Tachoritzel - Schmieren Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsschlauch - Wechseln...
  • Seite 69 SAS-Gehäuse (Schwamm) (**) - Reinigung Probefahrt und Bremsprüfung - Probefahrt (*) Siehe Vorschrift zum CO-Wert im Abschnitt «Leerlaufeinstellung» (**) Siehe Vorschriften im Abschnitt «SAS Nebenluftsystem» TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung Angaben AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 AGIP BRAKE 4 Bremsflüssigkeit...
  • Seite 71 INHALTSVERZEICHNIS Batterie: 35 Loch im Reifen: 45 Zündkerze: 30 Blinker: 41, 42 Luftfilter: 31 Zündschloss: 10 Bordwerkzeug: 57 Reifen: 29, 45 Cockpit: 8 Reifendruck: 20 Rückspiegel: 43 Einfahren: 21 Sicherungen: 38 Starten: 21 Fahren: 25 Fahrgestell- und Motornummer: 14 Uhr: 10 Fahrzeug: 7 Wartung: 27 Kontrollen: 18...
  • Seite 72 Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Konstruktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen. Nicht alle der in der vorliegenden Veröffentlichung aufgeführten Versionen sind in allen Ländern erhältlich. Die Verfügbarkeit der einzelnen Modelle muss beim offiziellen Piaggio-Verkaufsnetz überprüft werden.
