Vespa möchte Ihnen danken
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

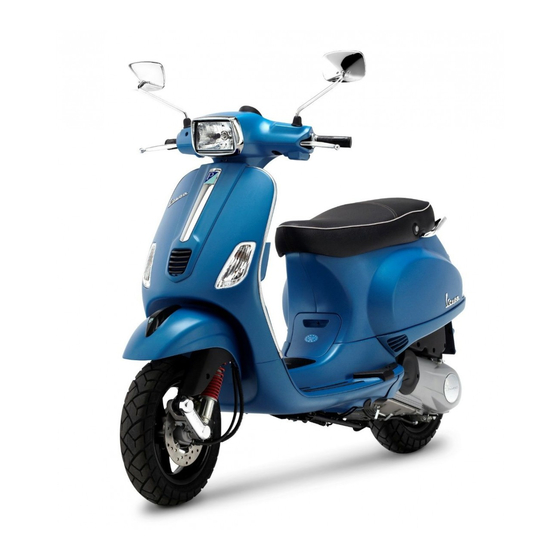

Vespa S 125 ie e 150 ie
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PIAGGIO VESPA S 125 ie
Inhaltszusammenfassung für PIAGGIO VESPA S 125 ie
- Seite 1 Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden. Vespa S 125 ie e 150 ie...
- Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim -Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
- Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS FAHRZEUG.................. Kontrolle Motorölstand............34 Das cockpit................Nachfüllen von Motoröl............35 Analoge instrumente..............10 Motorölwechsel..............35 Uhr.................... 11 Hinterradgetriebeölstand............37 Zündschloss................12 Reifen..................39 Lenkerschloss absperren............13 Ausbau der zündkerze.............. 40 Lenkschloss aufsperren............13 Ausbau luftfilter................. 42 Lenkradschloss absperren............14 Reinigung des Luftfilters............ -
Seite 7: Fahrzeug
Vespa S 125 ie e 150 ie Kap. 01 Fahrzeug... - Seite 8 01_01...
-
Seite 9: Das Cockpit
Das cockpit (01_01) A = Zündschloss B = Taschenhaken C = Hupenschalter D = Blinkerschalter E = Bremshebel Hinterradbremse F = Licht-Wechselschalter G = Analoge Instrumenteneinheit H = Bremshebel Vorderradbremse I = Gasgriff L = Anlasserschalter... -
Seite 10: Analoge Instrumente
01_02 Analoge instrumente (01_02) M= Kilometerzähler... -
Seite 11: Uhr
N = Tachometer O = Benzinstandanzeiger P = Fernlichtkontrolle Q = Öldruckkontrolle R = Benzinstandkontrolle S = Digitaluhr T = Blinkerkontrolle U = Kontrolllampe Motorbetrieb Uhr (01_03) Die Uhr befindet sich am Armaturenbrett und zeigt Stunden und Minuten mit Stun- denanzeige von 1 bis 12, AM oder PM, an. -
Seite 12: Zündschloss
Die Digitaluhr wird durch eine eigene Knopfzellenbatterie gespeist (die Batterie hält ungefähr 2 Jahre). Die Batterie kann durch Anheben der Instrumenteneinheit ausge- wechselt werden. Wenden Sie sich für diese Arbeit an eine Piaggio-Vertragswerk- statt. WARNUNG LEERE KNOPFZELLENBATTERIEN SIND UMWELTSCHÄDLICH. SIE MÜSSEN 01_03 WIE GESETZLICH VORGESCHRIEBEN GETRENNT ENTSORGT WERDEN. -
Seite 13: Lenkerschloss Absperren
Lenkerschloss absperren (01_05) Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK» stellen und herausziehen. ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG «LOCK» ODER «OFF» DREHEN. 01_05 Lenkschloss aufsperren (01_06) Den Zündschlüssel wieder in das Zündschloss stecken und auf «OFF» drehen. ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG «LOCK»... -
Seite 14: Lenkradschloss Absperren
Lenkradschloss absperren (01_07) Hebel «D» nach «1» = linke Blinker eingeschaltet. Hebel «D» nach «2» = rechte Blinker eingeschaltet. Der Hebel «D» stellt sich automatisch auf Position «0» zurück, die Blinker bleiben eingeschaltet. Zum Ausschalten auf den Hebel «D» drücken. 01_07 Hupendruckknopf (01_08) Zum Hupen den Schalter «C»... -
Seite 15: Umschalter Fernlicht/ Abblendlicht
Umschalter fernlicht/ abblendlicht (01_09) Steht der Licht-Wechselschalter «F» auf Position «0», ist das Abblendlicht einge- schaltet. Auf Position «1» wird das Fernlicht eingeschaltet. 01_09 Startschalter (01_10) Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors gleich- zeitig den Schalter «L» drücken. 01_10... -
Seite 16: Benzintank
Benzintank (01_11) Der Deckel A» des Benzintanks befindet sich unter der Sitzbank. Um ihn zu erreichen, die Sitzbank nach vorne anheben. 01_11 Sitzbanköffnung (01_12) Den Schlüssel in das Schloss «A» einführen, gegen den Uhrzeigersinn drehen und die Sitzbank nach vorne hochklappen. 01_12... -
Seite 17: Die Schlüssel
Die schlüssel (01_13) Das Fahrzeug wird mit einem Schlüssel und Duplikat geliefert. Die Schlüssel sind für das Zündschloss und die Sitzbank. Mit den Schlüsseln wird ebenfalls eine Plakette mit der Schlüsselnummer geliefert, die bei Bestellung von Duplikaten angeführt wer- den muss. WARNUNG ES WIRD EMPFOHLEN, DAS SCHLÜSSELDUPLIKAT UND DIE PLAKETTE GE- TRENNT VOM FAHRZEUG AUFZUBEWAHREN. -
Seite 18: Taschenhaken
Rahmennummer Die Nummer «A» ist in der Nähe des Batteriefachs eingestanzt. Um sie ablesen zu können, muss das Helmfach entfernt werden. 01_14 Motornummer Die Motornummer «B» ist in der Nähe der unteren Halterung des hinteren linken Stoßdämpfers eingestanzt. 01_15 Taschenhaken (01_16) Der Taschenhaken «B»... -
Seite 19: Helm-Diebstahlsicherung
Helm-Diebstahlsicherung (01_17) Wird die Sitzbank hochgeklappt, gelangt man an die Diebstahlsicherung, an der der Helm befestigt werden kann. ACHTUNG UM DIE FAHRSTABILITÄT NICHT ZU BEEINTRÄCHTIGEN, SOLLTE NIE MIT IN DER DIEBSTAHLSICHERUNG BEFESTIGTEM HELM GEFAHREN WERDEN. 01_17 WARNUNG DIESES ZUBEHÖR BIETET KEINE ABSOLUTE GARANTIE GEGEN DIEBSTAHL, SONDERN DIENT NUR ZUR ABSCHRECKUNG. -
Seite 21: Benutzungshinweise
Vespa S 125 ie e 150 ie Kap. 02 Benutzungshinw eise... -
Seite 22: Kontrollen
Kontrollen (02_01) Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Ölstand im Hinterradgetriebe prüfen. 3. Den Motorölstand prüfen (siehe Abschnitt «Motorölstand»). 4. Den Reifendruck prüfen. 5. Die Funktion des Scheinwerfers, des Rücklichts und der Blinker prüfen. 02_01 6. -
Seite 23: Reifendruck
ACHTUNG BRENNENDE ZIGARETTEN UND OFFENE FLAMMEN VON DER TANKÖFFNUNG FERNHALTEN: BRANDGEFAHR. DIE GIFTIGEN BENZINDÄMPFE NIEMALS EIN- ATMEN. FASSUNGSVERMÖGEN BENZINTANK Benzintank (Reserve) ~ 8,3 ± 0,5 l (~ 2,5 l) Reifendruck (02_03) Entsprechend der Angaben aus der Tabelle für das Wartungsprogramm den Reifen- druck kontrollieren. -
Seite 24: Einstellen Der Stoßdämpfer
REIFENDRUCK Reifendruck vorderer Reifen (mit 1,6 Bar (1,6 Bar) Beifahrer) Reifendruck hinterer Reifen (mit 2,0 Bar (2,3 Bar) Beifahrer) REIFEN Vorderreifen 110/70 - 11" 45L Tubeless Hinterer Reifen 120/70 - 10" 54L Tubeless Einstellen der Stoßdämpfer (02_04, 02_05) Die Feder kann mit dem mitgelieferten Schlüssel auf 4 Positionen eingestellt werden. Dazu muss der Gewindering unten am Stoßdämpfer verstellt werden. -
Seite 25: Einfahren
ACHTUNG DAS FAHREN MIT NICHT RICHTIG AUF DAS FAHRER- UND EVENTUELLE BEI- FAHRERGEWICHT EINGESTELLTER FEDERVORSPANNUNG KANN DEN FAHRKOMFORT UND DIE FAHRPRÄZISION BEEINTRÄCHTIGEN. WARNUNG 02_05 UM VERLETZUNGSGEFAHR (ABSCHÜRFUNGEN) ZU VERMEIDEN, SOLLTEN BEIM EINSTELLEN DER STOßDÄMPFER SCHUTZHANDSCHUHE GETRAGEN WERDEN. Einfahren (02_06) WARNUNG WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER ZULÄSSI- GEN HÖCHSTGESCHWINDIGKEIT FAHREN. -
Seite 26: Starten Van De Motor
Starten van de motor (02_07, 02_08, 02_09, 02_10, 02_11) Das Fahrzeug ist mit einem direkt gekoppelten Automatik-Getriebe ausgestattet, des- halb muss der Startvorgang mit in Leerlaufstellung befindlichem Gasdrehgriff erfol- gen. Zum Anfahren zunehmend Gas geben. Das Fahrzeug ist mit einer elektrischen Benzinpumpe ausgestattet, die sich beim Starten des Motors automatisch einschaltet. -
Seite 27: Bei Startschwierigkeiten
02_10 02_11 Bei startschwierigkeiten (02_12) Sollte der seltene Fall auftreten, dass der Motor abgesoffen ist, kann zur Starterleich- terung versucht werden, das Fahrzeug mit leicht geöffnetem Gasgriff zu starten. Nach dem Starten sollte jedoch eine autorisierte Vertragswerkstatt aufgesucht werden, um die Störung zu suchen und den richtigen Betrieb wieder herzustellen. 02_12... -
Seite 28: Abstellen Des Motors
Abstellen des Motors (02_13) Gas wegnehmen, den Zündschlüssel «D» zum Abstellen des Motors auf «OFF» stel- len (Schlüssel abziehbar). ACHTUNG DER KATALYSATOR WIRD SEHR HEISS. BEIM ABSTELLEN DES FAHRZEUGS UNBEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN 02_13 MATERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUSPUFFS. -
Seite 29: Katalysator
Katalysator (02_15) ACHTUNG JEGLICHE VERÄNDERUNG AM AUSPUFF KANN SCHWERE SCHÄDEN AM MO- TOR VERURSACHEN. ACHTUNG 02_15 DER KATALYSATOR WIRD SEHR HEISS. BEIM ABSTELLEN DES FAHRZEUGS UNBEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN MATERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUSPUFFS. Ständer (02_16) Mit dem Fuß... -
Seite 30: Automatische Kraftübertragung
Automatische kraftübertragung (02_17) Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. Dieses System wurde entwickelt, um auf ebener Straße wie bei Bergfahrten beste Beschleunigungsleistung bei geringstem Verbrauch zu erhalten. Dies erfolgt durch eine Regelung sowohl abhängig von der Motordrehzahl als auch vom übertra- genen Drehmoment. - Seite 31 4. Auf nassen oder nicht asphaltierten Straßen und bei rutschigem Straßenbelag keine Vollbremsung durchführen. 5. Vermeiden Sie ein Anfahren mit aufgebocktem Fahrzeug. Um ein abruptes Anfah- ren zu vermeiden, darf sich das Hinterrad nicht drehen, wenn es mit dem Boden in Berührung kommt.
- Seite 32 WARNUNG UM UNFÄLLE ZU VERMEIDEN, BEIM EINBAU UND HINZUFÜGEN VON ZUBE- HÖR UND GEPÄCK SEHR VORSICHTIG FAHREN. DER EINBAU VON ZUBEHÖR UND DAS FAHREN MIT GEPÄCK KANN DIE FAHRSTABILITÄT UND DIE LEIS- TUNGSEIGENSCHAFTEN DES SCOOTERS VERRINGERN UND DIE SICHER- HEITSGRENZEN WÄHREND DES EINSATZES SENKEN. (SIEHE ABSCHNITT «ERSATZTEILE UND ZUBEHÖR»)
-
Seite 33: Wartung
Vespa S 125 ie e 150 ie Kap. 03 Wartung... -
Seite 34: Motorölstand
Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Haupt- lager und der Zylinder- Kolbeneinheit benutzt. Zu wenig Öl führt zu unzureichender Schmierung und kann schwere Motorschäden verursachen. Bei allen 4-Taktmo- toren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird. -
Seite 35: Füllmenge Motoröl
FÜLLMENGE MOTORÖL Motoröl ~ 1.100 cm³ Nachfüllen von Motoröl (03_03) Vorm Nachfüllen von Motoröl muss zunächst der Ölstand geprüft werden. Beim Nach- füllen von Motoröl darf die Markierung MAX nicht überschritten werden. Entspre- chend der Angaben aus der Tabelle für das Wartungsprogramm ist eine Kontrolle und eventuelles Auffüllen des Motoröls bei einer autorisierten Vertragswerkstatt vorge- sehen. -
Seite 36: Empfohlene Produkte
WARNUNG DER BETRIEB DES MOTORS MIT ZU WENIG ODER FALSCHEM ÖL FÜHRT ZU EINER FRÜHZEITIGEN ABNUTZUNG DER BEWEGTEN TEILE UND KANN ZU NICHT REPARIERBAREN SCHÄDEN FÜHREN. WARNUNG 03_05 WIRD ZUVIEL ÖL EINGEFÜLLT, KANN DIES ZU SCHLACKENBILDUNG UND STÖRUNGEN BEIM FAHRZEUGBETRIEB FÜHREN. ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. -
Seite 37: Hinterradgetriebeölstand
FÜLLMENGE MOTORÖL Motoröl ~ 1.100 cm³ Hinterradgetriebeölstand (03_07, 03_08, 03_09) Die Ölstandkontrolle im Hinterradgetriebe entsprechend der Angaben aus der Tabelle für das Wartungsprogramm vornehmen. Zur Ölstandkontrolle im Hinterradgetriebe wie folgt vorgehen: - Das Fahrzeug muss auf ebenem Untergrund auf den Hauptständer gestellt werden. - Den Ölmessstab «A»... - Seite 38 NUTZUNG DER BEWEGTEN TEILE UND KANN ZU SCHWEREN SCHÄDEN FÜHREN. ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE AUTORISIERTE VERTRAGSWERKSTATT, DIE WIE GE- SETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BE- SEITIGUNG VON ALTÖL AUSGERÜSTET IST. Empfohlene produkte AGIP ROTRA 80W-90 Hinterradgetriebeöl...
-
Seite 39: Reifen
Reifen (03_10) Regelmäßig den Reifendruck (bei kalten Reifen) an beiden Reifen prüfen. Die Reifen sind mit Abnutzungsanzeigern versehen. Die Reifen müssen gewechselt werden sowie die Abnutzungsanzeiger auf der Lauffläche sichtbar werden. Ebenfalls prüfen, dass die Reifenseiten keine Schnitte aufweisen, und dass die Lauffläche nicht ungleichmäßig abgenutzt ist. -
Seite 40: Ausbau Der Zündkerze
Reifendruck hinterer Reifen (mit 2,0 Bar (2,3 Bar) Beifahrer) Ausbau der zündkerze (03_11, 03_12, 03_13) Die Kontrolle der Zündkerze muss bei kaltem Motor vorgenommen werden, wie folgt vorgehen: - Die Sitzbank anheben und das Helmfach ausbauen. Die Schraube «B» abschrauben und die Zündkerzen-Inspektionsklappe «A»... - Seite 41 ACHTUNG DIE ZÜNDKERZE MUSS BEI KALTEM MOTOR AUSGEBAUT WERDEN. DER EINSATZ NICHT KONFORMER ZÜNDELEKTRONIK ODER ANDERER ALS DER VORGESCHRIEBENEN ZÜNDKERZEN (SIEHE ABSCHNITT «TECHNISCHE ANGABEN») KANN ZU SCHWEREN SCHÄDEN AM MOTOR FÜHREN. ACHTUNG 03_13 VORSICHTIG ARBEITEN. DIE STECKVERBINDUNGEN BZW. DIE ENTSPRECHENDEN AUSSPARUNGEN NICHT BESCHÄDIGEN.
-
Seite 42: Ausbau Luftfilter
Ausbau luftfilter (03_14, 03_15) Die Schraube «A» und die kleinere Schraube «B» abschrauben und das Seitenteil abmontieren.Die 6 Befestigungsschrauben «C» am Deckel lösen, den Luftfilterdeckel «D» abbauen und das Filterelement herausziehen. ACHTUNG BEI HÄUFIGEN FAHRTEN AUF STAUBIGEN STRASSEN MÜSSEN DER LUFT- 03_14 FILTER IN KÜRZEREN ALS IN DEN IM WARTUNGSPROGRAMM ANGEGEBE- NEN ABSTÄNDEN GEREINIGT WERDEN. -
Seite 43: Kontrolle Bremsflüssigkeitsstand
ACHTUNG BEI HÄUFIGEN FAHRTEN AUF STAUBIGEN STRASSEN MÜSSEN DIE WAR- TUNGSINTERVALLE FÜR DEN LUFTFILTER IN KÜRZEREN ABSTÄNDEN ER- FOLGEN, UM SCHÄDEN AM MOTOR ZU VERMEIDEN. Empfohlene produkte AGIP FILTER OIL Öl für Luftfilterschwamm Mineralöl mit speziellen Zusatzstoffen zur Erhöhung der Haftfähigkeit Kontrolle bremsflüssigkeitsstand (03_17) Am Bremsflüssigkeitsbehälter befindet sich ein Schauglas «A». -
Seite 44: Auffüllen Von Bremsflüssigkeit
Auffüllen von bremsflüssigkeit (03_18, 03_19, 03_20) Wie folgt vorgehen: 1. Die Rückspiegel abbauen. 2. Die zwei Schrauben «A» abschrauben. 3. Die Schraube «B» abschrauben und die vordere Lenkerverkleidung abmontieren. 4. Die beiden Befestigungsschrauben «D» lösen und den Deckel des Bremsflüssig- keitsbehälters «C»... -
Seite 45: Batterie
AUS BEREITS GEÖFFNETEN ODER TEILWEISE VERBRAUCHTEN BEHÄLTERN VERWENDEN. Empfohlene produkte AGIP BRAKE 4 Bremsflüssigkeit Synthetische Bremsflüssigkeit FMVSS DOT 4 Batterie (03_21) Um an die Batterie gelangen zu können, muss die Sitzbank nach vorne hochgeklappt, die in der Abbildung gezeigte Kreuzschlitzschraube "A" gelöst und der Deckel zum Batteriefach abmontiert werden. -
Seite 46: Inbetriebnahme Einer Neuen Batterie
ACHTUNG UM SCHÄDEN AN DER ELEKTRISCHEN ANLAGE ZU VERMEIDEN, NIEMALS KABEL BEI LAUFENDEM MOTOR TRENNEN. UM EIN AUSTRETEN VON ELEKT- ROLYT AUS DER BATTERIE ZU VERMEIDEN, DARAUF ACHTEN, DASS DAS FAHRZEUG NICHT ZU STARK GENEIGT WIRD. Inbetriebnahme einer neuen Batterie (03_22) Für die Inbetriebnahme einer neuen Batterie: 1. -
Seite 47: Technische Angaben
Technische angaben Batterie 12 V / 10 Ah wartungsfrei Längerer stillstand Bei längerer Nichtbenutzung des Fahrzeugs lässt die Batterieleistung nach. Dies ist durch die Selbstentladung der Batterie und durch die Rest-Stromaufnahme des Fahr- zeugs aufgrund der Dauer-Stromversorgung einiger Bauteile bedingt. Der Leistungs- abfall der Batterie wird auch durch die Raumbedingungen und die Sauberkeit der Batteriepole beeinflusst. -
Seite 48: Sicherungen
WARNUNG BEI LAUFENDEM MOTOR DÜRFEN DIE BATTERIEKABEL AUF KEINEN FALL VON DER BATTERIE GETRENNT WERDEN, ANDERNFALLS KANN DIE ZÜND- ELEKTRONIK DES FAHRZEUGS IRREPARABEL BESCHÄDIGT WERDEN. WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. - Seite 49 ACHTUNG UM SCHÄDEN AN DER ELEKTRISCHEN ANLAGE ZU VERMEIDEN, NIEMALS KABEL BEI LAUFENDEM MOTOR TRENNEN. UM EIN AUSTRETEN VON ELEKT- ROLYT AUS DER BATTERIE ZU VERMEIDEN, DARAUF ACHTEN, DASS DAS FAHRZEUG NICHT ZU STARK GENEIGT WIRD. ACHTUNG 03_24 OHNE BERÜCKSICHTIGUNG DER TECHNISCHEN DATEN FALSCH AUSGE- FÜHRTE ÄNDERUNGEN ODER REPARATUREN AN DER ELEKTRISCHEN AN- LAGE KÖNNEN ZU BETRIEBSSTÖRUNGEN FÜHREN UND SIND EINE BRAND- GEFAHR.
- Seite 50 03_27 SICHERUNGEN Sicherung Nr.1 Leistung: 20A Geschützte Stromkreise: Stromversorgung durch Batterie Ladeanlage und Sicherung Nr. 4. Stromversorgung über Zündschloss Sicherungen Nr. 2, 3, und 5. Anbringung:Batteriefach. Sicherung Nr. 2 Leistung: 7.5A Geschützte Stromkreise: Stromversorgung über Zündschloss Fernrelais Einspritz- Ladung, Antenne Wegfahrsperre, Zündelektronik.
- Seite 51 Geschützte Stromkreise: Stromversorgung über Zündschloss Armaturenbrett, Hupe, Blinkgeber, Bremslicht, Anlasser-Fernrelais. Anbringung:Lenkerverkleidung. Sicherung Nr. 4 Leistung: 10A Geschützte Stromkreise: Stromversorgung über Batterie Scheinwerferrelais, Vorbereitung für Diebstahlsicherung. Anbringung:Lenkerverkleidung. Sicherung Nr. 5 Leistung: 7.5A Geschützte Stromkreise: Stromversorgung über Zündschloss Standlichter, Armaturenbrettbeleuchtung. Anbringung:Lenkerverkleidung. Sicherung Nr. 6 Leistung: 15A Geschützte Stromkreise:...
- Seite 52 LAMPEN Fernlichtlampe/ Abblendlichtlampe Typ: Halogen (H4) Leistung: 12V - 55/60W Menge: 1 Lampe vorderes Standlicht Typ: Glühbirne (W2,1 x 9,5D) Leistung: 12V - 5W Menge: 1 Vordere Blinkerlampe Typ: Glühbirne (BA 15s) Leistung: 12V - 10W Menge: 1 rechts - 1 links Hintere Blinkerlampe Typ: Glühbirne (BA 15s) Leistung: 12V - 10W...
-
Seite 53: Auswechseln Der Scheinwerferlampen
Leistung: 12V - 2W Menge: 3 Kontrolllampen Typ: Glühbirnen Standlichtkontrolle, Leistung: 12V - 2W Kraftstoffreserve, Motorbetrieb. Menge: 3 Kontrolllampen Öldruck, Blinker, Typ: Glühbirnen Abblendlicht. Leistung: 12V - 1,2W Menge: 3 Auswechseln der scheinwerferlampen (03_28, 03_29, 03_30, 03_31) Um an die Lampen des Scheinwerfers gelangen zu können, muss der hintere Teil der Lenkerverkleidung abmontiert werden. - Seite 54 ANMERKUNG ES HANDELT ES SICH UM KEINEN FEHLER, WENN AUF DER INNENFLÄCHE DES SCHEINWERFERS EIN BESCHLAG FESTGESTELLT WIRD, SONDERN ES IST AUF DIE LUFTFEUCHTIGKEIT BZW. NIEDRIGE TEMPERATUREN ZURÜCK- ZUFÜHREN. SOBALD DER SCHEINWERFER EINGESCHALTET WIRD VERSCHWINDET DIE- SES PHÄNOMEN SEHR SCHNELL.. SIND HINGEGEN TROPFEN VORHANDEN, KANN DIES AUF EIN ENDRINGEN VON WASSER HINWEISEN.
-
Seite 55: Einstellung Des Scheinwerfers
Einstellung des scheinwerfers (03_32, 03_33) Wie folgt vorgehen: - Das fahrbereite Fahrzeug ohne Beladung und mit richtigem Reifendruck auf eine ebene Fläche in 10 m Entfernung vor einer weißen, im Halbschatten befindlichen Wand stellen, die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen. - Den Scheinwerfer einschalten und prüfen, dass die obere Hell-Dunkel-Grenze an der Wand nicht über 9/10 der Scheinwerfermitte vom Boden und nicht unter 7/10 liegt. -
Seite 56: Vordere Blinker
Vordere Blinker (03_34, 03_35) Zum Wechseln der Lampen wie folgt vorgehen: 1. Die Schraube «A» abschrauben und den Blinker aus seinem Sitz entfernen. 2. Die Lampenfassung «B» gegen den Uhrzeigersinn drehen und aus seinem Sitz herausziehen. 3. Die Lampe drücken, gegen den Uhrzeigersinn drehen und dann herausziehen. Zum Wiedereinbau in umgekehrter Reihenfolge vorgehen. -
Seite 57: Hintere Blinker
ANMERKUNG ES HANDELT ES SICH UM KEINEN FEHLER, WENN AUF DER INNENFLÄCHE DES SCHEINWERFERS EIN BESCHLAG FESTGESTELLT WIRD, SONDERN ES IST AUF DIE LUFTFEUCHTIGKEIT BZW. NIEDRIGE TEMPERATUREN ZURÜCK- ZUFÜHREN. SOBALD DER SCHEINWERFER EINGESCHALTET WIRD VERSCHWINDET DIE- SES PHÄNOMEN SEHR SCHNELL.. SIND HINGEGEN TROPFEN VORHANDEN, KANN DIES AUF EIN ENDRINGEN VON WASSER HINWEISEN. -
Seite 58: Nummernschildbeleuchtung
03_39 Nummernschildbeleuchtung (03_40, 03_41) Zum Wechseln der Lampe der Nummernschildbeleuchtung wie folgt vorgehen: - Von der Innenseite des Nummernschildhalters die Lampenfassung «A» aus ihrem Sitz ziehen. - Die Lampe «B» herausziehen. ACHTUNG 03_40 NICHT AN DEN ELEKTRISCHEN KABELN ZIEHEN, UM DIE LAMPENFASSUNG ZU ENTFERNEN. -
Seite 59: Rückspiegel
Rückspiegel (03_42) Die Rückspiegel werden von Hand an der Kappe auf die gewünschte Position einge- stellt. Zum Ausbau des Rückspiegels die Mutter «A» lösen und die Spiegelhalterung gegen den Uhrzeigersinn drehen. 03_42 Hinterradbremse (03_43) Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung. - Seite 60 PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE AUTORISIERTE VERTRAGSWERK- STATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMSBELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILL- STAND ZIEHEN, DAMIT SICH DIE BREMSKOLBEN SOWIE DER BREMSHEBEL- HUB IN DER RICHTIGEN POSITION SETZEN KÖNNEN.
-
Seite 61: Hinterrad-Trommelbremse
Hinterrad-trommelbremse (03_44) Die Mutter der Stellvorrichtung «B» verstellen und die Kontermutter «A» lösen (siehe Abbildung). Bitte beachten, dass das Rad bei losgelassenem Bremshebel frei dre- hen können muss. Nach der Einstellung die Kontermutter «A» wieder festziehen. ACHTUNG DIE BREMSWIRKUNG MUSS NACH UNGEFÄHR 1/3 DES BREMSHEBELWEGS 03_44 EINSETZEN. -
Seite 62: Stilllegen Des Fahrzeugs
WARNUNG DIE RÄDER, KOMPLETT MIT REIFEN, MÜSSEN IMMER AUSGEWUCHTET SEIN. DAS FAHREN DES FAHRZEUGS MIT ZU NIEDRIGEM REIFENDRUCK ODER MIT FALSCH AUSGEWUCHTETEM REIFEN KANN ZU GEFÄHRLICHEN VIBRATIO- NEN AM LENKER FÜHREN. Stilllegen des fahrzeugs (03_45) Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1. -
Seite 63: Fahrzeugreinigung
Fahrzeugreinigung Zum Aufweichen von Schmutz und Schlamm auf den lackierten Oberflächen einen Wasserstrahl mit niedrigem Druck benutzen. Ist der Schmutz aufgeweicht, muss er mit einem weichen Schwamm mit viel Wasser und Autoshampoo (2-4% Shampoo im Wasser) entfernt werden. Anschließend mit viel klarem Wasser nachspülen und mit einem Wildledertuch trocknen. -
Seite 64: Fehlersuche
• NUR DEN FÄCHERFÖRMIGEN WASSERSTRAHL BENUTZEN. • DAS STRAHLROHR IN EINEM ABSTAND VON MINDESTENS 60 CM HALTEN. • DIE WASSERTEMPERATUR DARF NICHT MEHR ALS 40°C BETRAGEN. • DEN WASSERSTRAHL NICHT DIREKT AUF DEN VERGASER, DIE ELEKTRO- KABEL UND DIE LÜFTUNGSÖFFNUNGEN AM ANTRIEBSDECKEL UND AM LÜFTERDECKEL RICHTEN. - Seite 65 Entladene Batterie Die Batterie laden * WICHTIG: DAS FAHRZEUG NIE SOLANGE FAHREN, BIS DER TANK LEER IST. IN DIESEM FALL KEINE WIEDERHOLTEN STARTVERSUCHE UNTERNEHMEN. DEN ZÜNDSCHLÜSSEL AUF «OFF» STELLEN UND SO BALD WIE MÖGLICH TANKEN. BEI NICHTBEACHTUNG DIESER VORSCHRIFT KANN DIE BENZINPUMPE BZW.
- Seite 66 HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verstopft oder Versuchen mit Pressluft verschmutzt durchzublasen, andernfalls auswechseln NZUREICHENDE REMSLEISTUNG Bremsscheibe mit Öl bzw. Fett Wenden Sie sich an eine verschmutzt. Bremsbeläge autorisierte Vertragswerkstatt. verschlissen. Vorrichtungen der Bremsanlage defekt. Luft im Bremskreislauf der Vorder- oder Hinterradbremse.
-
Seite 69: Technische Daten
Vespa S 125 ie e 150 ie Kap. 04 Technische daten... - Seite 70 04_01...
- Seite 71 MOTORDATEN 125 ³ Einzylinder 4-Taktmotor Hubraum 124 cm³ Bohrung X Hub 57,0 x 48,6 mm Maximale Leistung 7,9 kW bei 8.250 U/Min Maximales Drehmoment 9,6 Nm bei 6.500 U/Min Verdichtungsverhältnis 10,6 ± 0,5: 1 Ventilspiel Einlass 0,10 Auslass 0,15 Ventilsteuerung 2 Ventile, einzelne obenliegende durch Kette angetriebene Nockenwelle.
- Seite 72 Starten Elektrisch Zündung Elektronische Zündung mit induktiver Entladung, mit variabler Vorzündung und getrennter Zündspule. Vorzündung Mit von der Zündelektronik gesteuerter dreidimensionalen Mappe. Zündkerze (125cm³) NGK CR8EB Elektrodenabstand 0,7 ÷ 0,8 mm Benzinversorgung Elektronische Einspritzung Drosselkörper Ø 28 mm, einzelne Einspritzdüse. Kraftstoff Bleifreies Benzin (95 R.O.N.) Auspuff...
- Seite 73 Verdichtungsverhältnis 10,6 ± 0,5: 1 Ventilspiel Einlass 0,10 Auslass 0,15 Ventilsteuerung 2 Ventile, einzelne obenliegende durch Kette angetriebene Nockenwelle. Antrieb Stufenloses Automatikgetriebe mit Ausdehnungsscheiben und Drehkraftunterstützung, Keilriemen, automatische selbstlüftende Trocken- Fliehkraftkupplung, Antriebsraum mit Kühlgebläse. Hinterradgetriebe Ölbad-Zahnradgetriebe Schmierung Motorschmierung mit kettengesteuerter Nockenpumpe (im Gehäuse) und doppeltem Netz- und Papierfilter.
- Seite 74 Benzinversorgung Elektronische Einspritzung Drosselkörper Ø 28 mm, einzelne Einspritzdüse. Kraftstoff Bleifreies Benzin (95 R.O.N.) Auspuff Absorptionsauspuff mit Katalysator. Abgasnorm EURO 3 FAHRZEUGDATEN Rahmen Rahmen aus Stahl-Pressblech mit verschweißten Rahmen- Versteifungen. Vordere Radaufhängung/ Einarm mit Spiralfeder und Federung hydraulischer doppelt wirkender Einzelstoßdämpfer.
- Seite 75 Hintere Radfelge 10" x 3,00 Vorderreifen 110/70 - 11" 45L Tubeless Hinterer Reifen 120/70 - 10" 54L Tubeless Reifendruck vorderer Reifen (mit 1,6 Bar (1,6 Bar) Beifahrer) Reifendruck hinterer Reifen (mit 2,0 Bar (2,3 Bar) Beifahrer) Leergewicht 114 ± 5 Kg Maximal zulässiges Gewicht 300 Kg Batterie...
-
Seite 76: Bordwerkzeug
Bordwerkzeug (04_02) Das Bordwerkzeug besteht aus: - Ein Rohrschlüssel. - Ein doppelter Schraubenzieher. - Ein Spezialschlüssel zum Einstellen der hinteren Stoßdämpfer. Das Bordwerkzeug befindet sich im Helmfach. 04_02... -
Seite 77: Ersatzteile Und Zubehör
Vespa S 125 ie e 150 ie Kap. 05 Ersatzteile und zubehör... -
Seite 78: Hinweise
LER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEISTUNGEN VERFAL- LEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- 05_01 TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT. -
Seite 79: Das Wartungsprogramm
Vespa S 125 ie e 150 ie Kap. 06 wartungsprogra... -
Seite 80: Tabelle Wartungsprogramm
Tabelle wartungsprogramm (06_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden. - Seite 81 Km x 1.000 Elektrische Anlage und Batterie Zylinder-Belüftungsanlage Bremshebel Bremsflüssigkeit ** Motoröl * Hinterradgetriebeöl Scheinwerfereinstellung Bremsbeläge Laufschuhe/ Variatorrollen Reifendruck und Abnutzung Probefahrt Tachoritzel Radaufhängung/Federung Lenkung Kraftübertragung I: PRÜFEN UND REINIGEN, EINSTELLEN, SCHMIEREN ODER WENN NÖTIG AUSWECHSELN C: REINIGEN, R:AUSWECHSELN, A:EINSTELLEN, L:SCHMIEREN * Den Füllstand alle 3.000 km überprüfen.
- Seite 82 ABELLE EMPFOHLENE RODUKTE Produkt Beschreibung Angaben AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 AGIP BRAKE 4 Bremsflüssigkeit Synthetische Bremsflüssigkeit FMVSS DOT 4 AGIP CITY HI TEC 4T Öl zum Schmieren der Bowdenzüge (Bremse, Öl für 4-Taktmotoren Gaszug, Kilometerzähler) AGIP FILTER OIL Öl für Luftfilterschwamm...
- Seite 83 INHALTSVERZEICHNIS Batterie: 45, 46 Kontrollen: 22 Uhr: 11 Blinker: 56, 57 Bordwerkzeug: 76 Bremsflüssigkeit: 44 Loch im Reifen: 61 Wartung: 33 Luftfilter: 42 Cockpit: 9 Zündkerze: 40 Motoröl: 35 Zündschloss: 12 Einfahren: 25 Reifen: 39, 61 Reifendruck: 23 Fahren: 30 Rückspiegel: 59 Fahrgestell- und Motornummer: 17...
- Seite 84 Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Konstruktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen. Nicht alle der in der vorliegenden Veröffentlichung aufgeführten Versionen sind in allen Ländern erhältlich. Die Verfügbarkeit der einzelnen Modelle muss beim offiziellen Piaggio-Verkaufsnetz überprüft werden.
