Vespa möchte Ihnen danken
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

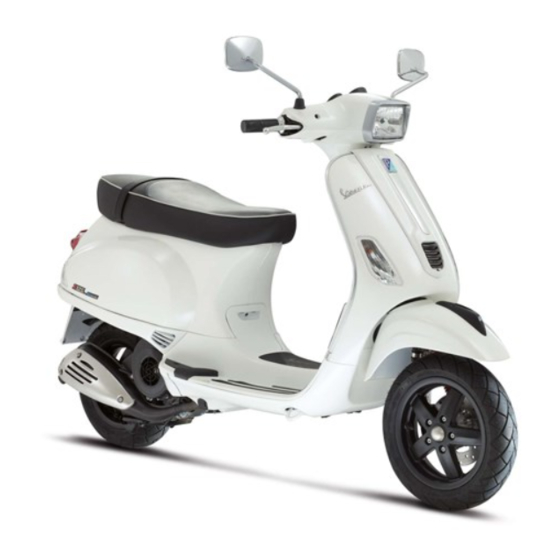

Vespa S 125

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PIAGGIO VESPA S 125

Inhaltszusammenfassung für PIAGGIO VESPA S 125

  • Seite 1 Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden. Vespa S 125...
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim -Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS FAHRZEUG.................. Kontrolle Motorölstand............30 Das cockpit................Nachfüllen von Motoröl............30 Analoge instrumente..............11 Ölkontrollampe (unzureichender öldruck)......30 Uhr.................... 11 Motorölwechsel..............31 Zündschloss................12 Hinterradgetriebeölstand............32 Lenkerschloss absperren............12 Reifen..................34 Lenkschloss aufsperren............12 Ausbau der zündkerze.............. 35 Lenkradschloss absperren............13 Ausbau luftfilter.................
  • Seite 6 ERSATZTEILE UND ZUBEHÖR..........67 Hinweise................... 68 DAS WARTUNGSPROGRAMM..........69 Tabelle wartungsprogramm............70...

  • Seite 7: Fahrzeug

    Vespa S 125 Kap. 01 Fahrzeug...
  • Seite 8 01_01...

  • Seite 9: Das Cockpit

    Das cockpit (01_01) A = Zündschloss B = Taschenhaken C = Hupenschalter D = Blinkerschalter E = Bremshebel Hinterradbremse F = Licht-Wechselschalter G = Analoge Instrumenteneinheit H = Bremshebel Vorderradbremse I = Gasgriff L = Anlasserschalter...
  • Seite 10 01_02...

  • Seite 11: Analoge Instrumente

    Zählung durch Druck auf die Taste «A» auf Null gestellt werden. 01_03 Die Digitaluhr wird durch eine eigene Knopfzellenbatterie gespeist (die Batterie hält ungefähr 2 Jahre). Die Batterie kann durch Anheben der Instrumenteneinheit ausge- wechselt werden. Wenden Sie sich für diese Arbeit an eine Piaggio-Vertragswerk- statt.

  • Seite 12: Zündschloss

    WARNUNG LEERE KNOPFZELLENBATTERIEN SIND UMWELTSCHÄDLICH. SIE MÜSSEN WIE GESETZLICH VORGESCHRIEBEN GETRENNT ENTSORGT WERDEN. Zündschloss (01_04) Das Zündschloss «A» befindet sich auf der Schild-Rückseite in der Nähe des Ta- schenhakens. ZÜNDSCHLOSS-POSITIONEN ON «1»: Startposition, Schlüssel nicht abziehbar, Lenkerschloss nicht eingerastet. OFF «2»: Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss nicht einge- rastet.

  • Seite 13: Lenkradschloss Absperren

    ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG «LOCK» ODER «OFF» DREHEN. Lenkradschloss absperren (01_06) Hebel «D» nach «1» = linke Blinker eingeschaltet. Hebel «D» nach «2» = rechte Blinker eingeschaltet. Der Hebel «D» stellt sich automatisch auf Position «0» zurück, die Blinker bleiben eingeschaltet.

  • Seite 14: Umschalter Fernlicht/ Abblendlicht

    Umschalter fernlicht/ abblendlicht (01_08) Steht der Licht-Wechselschalter «F» auf Position «0», ist das Abblendlicht einge- schaltet. Auf Position «1» wird das Fernlicht eingeschaltet. 01_08 Startschalter (01_09) Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors gleich- zeitig den Schalter «L» drücken. 01_09 Benzintank (01_10) Der Benzintankdeckel «B»...

  • Seite 15: Sitzbanköffnung

    Sitzbanköffnung (01_11) Den Schlüssel in das Schloss «A» einführen, gegen den Uhrzeigersinn drehen und die Sitzbank nach vorne hochklappen. 01_11 Die schlüssel (01_12) Das Fahrzeug wird mit einem Schlüssel und Duplikat geliefert. Die Schlüssel sind für das Zündschloss und die Sitzbank. Mit den Schlüsseln wird ebenfalls eine Plakette mit der Schlüsselnummer geliefert, die bei Bestellung von Duplikaten angeführt wer- den muss.

  • Seite 16: Taschenhaken

    ACHTUNG EINE VERÄNDERUNG DER FAHRGESTELLNUMMER IST STRAFBAR UND KANN U.A. ZUR BESCHLAGNAHMUNG DES FAHRZEUGS FÜHREN. Rahmennummer Die Nummer «A» ist in der Nähe des Batteriefachs eingestanzt. Um sie ablesen zu 01_14 können, muss das Helmfach entfernt werden. Motornummer Die Motornummer «B» ist in der Nähe der unteren Halterung des hinteren linken Stoßdämpfers eingestanzt.

  • Seite 17: Benutzungshinweise

    Vespa S 125 Kap. 02 Benutzungshinweise...

  • Seite 18: Kontrollen

    Kontrollen (02_01) Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Ölstand im Hinterradgetriebe prüfen. 3. Den Motorölstand prüfen. 4. Den Reifendruck prüfen. 5. Die Funktion des Scheinwerfers, des Rücklichts, der Blinker, des Bremslichts und 02_01 der Nummernschildbeleuchtung prüfen. 6.

  • Seite 19: Reifendruck

    ACHTUNG BENZIN BESCHÄDIGT DIE KUNSTSTOFFTEILE DER KAROSSERIE. Reifendruck (02_03) Entsprechend der Angaben aus der Tabelle für das Wartungsprogramm den Reifen- druck kontrollieren. ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- 02_03 SCHLEIß...

  • Seite 20: Einstellen Der Stoßdämpfer

    REIFEN Vorderreifen 110/70 - 11" 45L Tubeless Hinterreifen 120/70 - 10" 54L Tubeless Einstellen der Stoßdämpfer (02_04, 02_05) Die Feder kann mit dem mitgelieferten Schlüssel auf 4 Positionen eingestellt werden. Dazu muss der Gewindering unten am Stoßdämpfer verstellt werden. Position 1 geringste Vorspannung: Nur Fahrer. Position 2 mittlere Vorspannung: Nur Fahrer.

  • Seite 21: Einfahren

    WARNUNG UM VERLETZUNGSGEFAHR ZU VERMEIDEN, SOLLTEN BEIM EINSTELLEN DES STOSSDÄMPFERS SCHUTZHANDSCHUHE BENUTZT WERDEN. Einfahren (02_06) WARNUNG WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER ZULÄSSI- GEN HÖCHSTGESCHWINDIGKEIT FAHREN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAHREN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMA- LEN STEIGERN.

  • Seite 22: Vorkehrungen

    4. Den Anlasserschalter «A» drücken, nachdem der Vorder- oder Hinterradbremshe- bel «B» bzw. «C» gezogen wurde. ACHTUNG NIE IN GESCHLOSSENEN RÄUMEN STARTEN, WEIL DIE ABGASE GIFTIG SIND. ACHTUNG 02_08 AUFGRUND DER HOHEN TEMPERATUREN, DIE IM KATALYSATOR ERREICHT WERDEN KÖNNEN, ACHTEN SIE BEIM PARKEN DES FAHRZEUGS DARAUF, DASS DER AUSPUFF NICHT MIT BRENNBAREM MATERIAL IN KONTAKT KOMMT, UM SCHWERE VERBRENNUNGEN DES KÖRPERS ZU VERMEIDEN.

  • Seite 23: Bei Startschwierigkeiten

    WARNUNG NACH LÄNGERER FAHRT MIT HÖCHSTGESCHWINDIGKEIT NIEMALS SOFORT DEN MOTOR ABSTELLEN, SONDERN IHN ERST EINIGE SEKUNDEN IM LEER- LAUF LAUFEN LASSEN. Bei startschwierigkeiten (02_11, 02_12, 02_13) Bei Startschwierigkeiten kann wie folgt vorgegangen werden: 1. Bei abgesoffenem Motor. Das Fahrzeug auf den Hauptständer stellen. Das Hin- terrad darf den Boden nicht berühren.

  • Seite 24: Abstellen Des Motors

    02_13 Abstellen des Motors (02_14) Gas wegnehmen, den Zündschlüssel «D» zum Abstellen des Motors auf «OFF» stel- len (Schlüssel abziehbar). ACHTUNG AUFGRUND DER HOHEN TEMPERATUREN, DIE IM KATALYSATOR ERREICHT WERDEN KÖNNEN, ACHTEN SIE BEIM PARKEN DES FAHRZEUGS DARAUF, 02_14 DASS DER AUSPUFF NICHT MIT BRENNBAREM MATERIAL IN KONTAKT KOMMT, UM SCHWERE VERBRENNUNGEN DES KÖRPERS ZU VERMEIDEN.

  • Seite 25: Anello Antifurto

    anello antifurto (02_15) Der Diebstahlsicherungsring «D» befindet sich an der rechten Fahrzeugseite. Er wird benutzt, um das Fahrzeug mit einer Sicherungskette für Scooter an einem festen Ge- genstand zu befestigen. Den Diebstahlsicherungsring nicht für andere Zwecke ver- wenden. WARNUNG 02_15 DIESES ZUBEHÖR BIETET KEINE ABSOLUTE GARANTIE GEGEN EINEN FAHR- ZEUG-DIEBSTAHL SONDERN DIENT NUR ZUR ABSCHRECKUNG.

  • Seite 26: Ständer

    ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN.. Ständer (02_17) Mit dem Fuß auf den Überstand am Hauptständer «F» treten und gleichzeitig das Fahrzeug an den Griffen nach hinten ziehen. 02_17 Automatische kraftübertragung (02_18) Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das...

  • Seite 27: Sicheres Fahren

    1. Das Fahrzeug nicht längere Zeit unter diesen Belastungen laufen lassen. 2. Bei Überhitzung der Kupplung den Motor einige Minuten lang im Leerlauf laufen lassen, um die Kupplung abzukühlen. Sicheres fahren (02_19) Im Folgenden sind hier einige einfache Ratschläge wiedergegeben, die es ihnen er- möglichen werden ihr Fahrzeug im täglichen Gebrauch sicher und entspannt zu fahren.
  • Seite 28 ACHTUNG FAHREN SIE STETS INNERHALB DER GRENZEN IHRER FÄHIGKEITEN. DAS FAHREN IN ANGETRUNKENEM ZUSTAND, UNTER EINFLUSS VON DROGEN ODER BESTIMMTEN ARZNEIMITTELN IST ÄUßERST GEFÄHRLICH. ACHTUNG JEDE VERÄNDERUNG AM FAHRZEUG, WELCHE DIE FAHRZEUGLEISTUNG VERÄNDERT, ODER VERÄNDERUNGEN AN DER FAHRZEUGSTRUKTUR IST GESETZLICH VERBOTEN. DAS FAHRZEUG ENTSPRICHT DANN NICHT MEHR DEM ZUGELASSENEN MODELL UND IST GEFÄHRLICH FÜR DIE FAHRSICHER- HEIT.

  • Seite 29: Wartung

    Vespa S 125 Kap. 03 Wartung...

  • Seite 30: Motorölstand

    Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Haupt- lager und der Zylinder- Kolbeneinheit benutzt. Zu wenig Öl führt zu unzureichender Schmierung und kann schwere Motorschäden verursachen. Bei allen 4-Taktmo- toren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird.

  • Seite 31: Motorölwechsel

    sen, im Leerlauf oder bei Kurvenfahrten weiterhin auf, müssen Sie sich an eine autorisierte Vertragswerkstatt wenden. Motorölwechsel (03_03) Ein Ölwechsel und Wechsel der Filterpatrone «C» muss entsprechend der Angaben aus der Tabelle für das Wartungsprogramm in einer autorisierten Vertragswerk- statt ausgeführt werden. Das Öl muss vollständig durch die Öl-Ablassschraube «B» des Netzfilters auf der Lichtmaschinenseite abgelassen werden.

  • Seite 32: Empfohlene Produkte

    ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE PIAGGIO-VERTRAGSWERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET SIND. ACHTUNG DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE- BENSDAUER DES MOTORS BEEINTRÄCHTIGEN.

  • Seite 33: Technische Angaben

    ANMERKUNG DIE MARKIERUNGEN AM MESSSTAB, MIT AUSNAHME DER MARKIERUNG FÜR MAX ÖLSTAND, BEZIEHEN SICH AUF ANDERE FAHRZEUGMODELLE DES HERSTELLERS UND HABEN FÜR DIESES FAHRZEUG KEINE BESONDERE BE- DEUTUNG. ACHTUNG 03_05 DER BETRIEB DES HINTERRADGETRIEBES MIT ZU WENIG, MIT VER- SCHMUTZTEM ODER FALSCHEM ÖL FÜHRT ZU EINER FRÜHZEITIGEN AB- NUTZUNG DER BEWEGTEN TEILE UND KANN ZU SCHWEREN SCHÄDEN FÜHREN.

  • Seite 34: Reifen

    Reifen (03_06) Regelmäßig den Reifendruck (bei kalten Reifen) an beiden Reifen prüfen. Die Reifen sind mit Abnutzungsanzeigern versehen. Die Reifen müssen gewechselt werden sowie die Abnutzungsanzeiger auf der Lauffläche sichtbar werden. Ebenfalls prüfen, dass die Reifenseiten keine Schnitte aufweisen, und dass die Lauffläche nicht ungleichmäßig abgenutzt ist.

  • Seite 35: Ausbau Der Zündkerze

    Ausbau der zündkerze (03_07, 03_08, 03_09, 03_10) Die Kontrolle der Zündkerze muss bei kaltem Motor vorgenommen werden, wie folgt vorgehen: 1. Die Sitzbank anheben und das Helmfach «A» ausbauen. 2. Die Kerzenklappe «B» entfernen. 3. Den Kerzenstecker abziehen. 4. Die Klappe «C» auf der Motorhaube nach oben herausziehen. 03_07 5.

  • Seite 36: Ausbau Luftfilter

    Technische angaben Zündkerze CHAMPION RG 6 YC Alternative Zündkerze NGK CR7EB Elektrodenabstand 03_10 0,7 ÷ 0,8 mm Ausbau luftfilter (03_11, 03_12) Die Schraube «A» und die kleinere Schraube «B» abschrauben und das Seitenteil abmontieren.Die 6 Befestigungsschrauben «C» am Deckel lösen, den Luftfilterdeckel «D»...

  • Seite 37: Reinigung Des Luftfilters

    Reinigung des Luftfilters (03_13) 1. Das Filterelement mit Wasser und einem milden Reinigungsmittel waschen. 2. Mit einem sauberen, trockenen Tuch und kleinen Druckluftstößen trocknen. 3. Mit einem 50%-Benzin-Ölgemisch (mit spezifischem Öl) tränken. 4. Das Filterelement abtropfen lassen, anschließend von Hand ausdrücken ohne zu wringen und wieder einbauen.

  • Seite 38: Kontrolle Bremsflüssigkeitsstand

    Das System ist mit einem Kontrollventil ausgestattet, das den Betrieb beim Abbrem- sen sperrt, um eine anomale Geräuschbildung zu vermeiden. Um die gute Funktion des SAS-Systems beizubehalten, ist entsprechend der Anga- ben aus der Tabelle für das Wartungsprogramm eine Filterreinigung bei einer autorisierten Vertragswerkstatt vorgesehen.
  • Seite 39 2. Die zwei Schrauben «A» abschrauben. 3. Die Schraube «B» abschrauben und die vordere Lenkerverkleidung abmontieren. 4. Die beiden Befestigungsschrauben «D» lösen und den Deckel des Bremsflüssig- keitsbehälters «C» abnehmen. Zum Nachfüllen der Bremsflüssigkeit ausschließlich die vorgeschriebene Bremsflüssigkeit benutzen. Niemals über den Maximalstand auf- füllen.

  • Seite 40: Batterie

    Bremsflüssigkeit Synthetische Bremsflüssigkeit FMVSS DOT 4 Batterie (03_19) Um an die Batterie gelangen zu können, muss die Sitzbank hochgeklappt, die Schrau- be «A» abgeschraubt und anschließend der Deckel zum Batteriefach abmontiert werden. Die Batterie ist der Teil der elektrischen Anlage, der die aufmerksamste Überprüfung und die sorgfältigste Wartung erfordert.

  • Seite 41: Längerer Stillstand

    ACHTUNG DIE BATTERIEPOLE NICHT VERTAUSCHEN: ES BESTEHT DIE GEFAHR VON KURZSCHLUSS UND STÖRUNGEN AN DEN ELEKTRISCHEN VORRICHTUN- GEN. WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. Technische angaben Batterie 12 V / 10 Ah wartungsfrei Längerer stillstand Bei längerer Nichtbenutzung des Fahrzeugs lässt die Batterieleistung nach.
  • Seite 42 an einem trockenen und belüfteten Platz aufbewahrt werden. Die Batterieladung min- destens einmal alle zwei Monate nachladen. ACHTUNG DAS AUFLADEN DER BATTERIE MUSS MIT EINEM LADESTROM VON 1/10 DER BATTERIE-NOMINALLEISTUNG ERFOLGEN UND DARF NICHT LÄNGER ALS 10 STUNDEN DAUERN. FÜR DAS AUFLADEN DER BATTERIE SOLLTEN SIE SICH AN EINE AUTORISIERTE VERTRAGSWERKSTATT WENDEN.

  • Seite 43: Sicherungen

    Batteriedeckel unter der Sitzbank ausgebaut werden. Zwei 7,5A-Sicherungen «B» befinden sich unter der vorderen Kühlerhaube. Um an das Bauteil gelangen zu können, das Piaggio-Emblem entfernen, die Schrauben «C» abschrauben und die vordere Kühlerhaube abmontieren. ACHTUNG 03_21 UM SCHÄDEN AN DER ELEKTRISCHEN ANLAGE ZU VERMEIDEN, NIEMALS...
  • Seite 44 03_24 ICHERUNGEN Sicherung Nr.1 Leistung: 15 A Geschützte Stromkreise:Stromversorgung Batterie Zündelektronik, Ladekreis. Stromversorgung über Zündschloss Vergaser- Heizvorrichtung, automatischer Choke, Zündelektronik, Luftventil, Steuervorrichtung Elektropumpe, durch die Sicherungen Nr. 3 - 4 geschützte Stromkreise. Anbringung:Batteriefach. Sicherung Nr. 2 Leistung: 15 A Geschützte Stromkreise:Stromversorgung Batterie Fernlicht...

  • Seite 45: Lampen

    Sicherung Nr. 3 Leistung: 7,5A Geschützte Stromkreise:Stromversorgung über Zündschloss Benzinstandgeber/ Benzinstandanzeige, Bremslichter, Anlasserkreis, Öldrucksensor/ Öldruckkontrolle, Hupe Scheinwerferrelais. Anbringung: Vordere Kühlerhaube. Sicherung Nr. 4 Leistung: 7,5A Geschützte Stromkreise:Stromversorgung über Zündschloss Standlichter, Nummernschildbeleuchtung, Instrumentenbeleuchtung. Anbringung: Vordere Kühlerhaube. Lampen AMPEN Fernlichtlampe/ Abblendlichtlampe Typ: Halogen (H4) Leistung: 12V - 55/60W Menge: 1...
  • Seite 46 Lampe vorderes Standlicht Typ: Vollglas Leistung: 12V - 5W Menge: 1 Vordere Blinkerlampe Typ: Kugel Leistung: 12V - 10W Menge: 1 rechts + 1 links Hintere Blinkerlampe Typ: Kugel Leistung: 12V - 10W Menge: 1 rechts + 1 links Bremslichtlampe und Typ: Kugel Rücklichtlampe Leistung: 12V - 21/5W...

  • Seite 47: Auswechseln Der Scheinwerferlampen

    SOBALD DER SCHEINWERFER EINGESCHALTET WIRD VERSCHWINDET DIE- SES PHÄNOMEN SEHR SCHNELL.. SIND HINGEGEN TROPFEN VORHANDEN, KANN DIES AUF EIN ENDRINGEN VON WASSER HINWEISEN. WENDEN SIE SICH IN DIESEM FALL BITTE AN DEN PIAGGIO-KUNDENDIENST. Einstellung des scheinwerfers (03_29, 03_30) 03_27 Wie folgt vorgehen:...
  • Seite 48 1. Das fahrbereite Fahrzeug ohne Beladung und mit richtigem Reifendruck auf eine ebene Fläche in 10 m Entfernung vor einer weißen im Halbschatten befindlichen Wand stellen, die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen. 2. Den Scheinwerfer einschalten und überprüfen, dass die Hell-Dunkel-Grenze nicht mehr als 9/10 und nicht weniger als 7/10 der Höhe der Scheinwerfermitte ausmacht.

  • Seite 49: Vordere Blinker

    Vordere Blinker (03_31, 03_32) Zum Wechseln der Lampen wie folgt vorgehen: 1. Die Schraube «A» abschrauben und den Blinker aus seinem Sitz entfernen. 2. Die Lampenfassung «B» gegen den Uhrzeigersinn drehen und aus seinem Sitz herausziehen. 3. Die Lampe drücken, gegen den Uhrzeigersinn drehen und dann herausziehen. Zum Wiedereinbau in umgekehrter Reihenfolge vorgehen.

  • Seite 50: Hintere Blinker

    SOBALD DER SCHEINWERFER EINGESCHALTET WIRD VERSCHWINDET DIE- SES PHÄNOMEN SEHR SCHNELL.. SIND HINGEGEN TROPFEN VORHANDEN, KANN DIES AUF EIN ENDRINGEN VON WASSER HINWEISEN. WENDEN SIE SICH IN DIESEM FALL BITTE AN DEN PIAGGIO-KUNDENDIENST. 03_34 Hintere blinker (03_35, 03_36) Zum Wechseln der Lampen wie folgt vorgehen: 1.

  • Seite 51: Nummernschildbeleuchtung

    Nummernschildbeleuchtung (03_37) Zum Wechseln der Lampe wie folgt vorgehen: 1. Die Gummi-Lampenfassung «A» greifen und herausziehen. 2. Die Lampe aus der Lampenfassung herausziehen und wechseln. 03_37 Rückspiegel (03_38) Die Rückspiegel werden von Hand an der Kappe auf die gewünschte Position einge- stellt.

  • Seite 52: Hinterradbremse

    WARNUNG DIE LEERLAUFEINSTELLUNG MUSS BEI WARMEM MOTOR VORGENOMMEN WERDEN. VOR DER ARBEIT SICHERSTELLEN, DASS DER GASGRIFF DAS VORGESCHRIEBENE SPIEL HAT. MUSS DAS SPIEL AM GASZUG EINGE- STELLT WERDEN, WENDEN SIE SICH AN EINE AUTORISIERTE VERTRAGS- WERKSTATT ODER EINEN VERTRAGSHÄNDLER. Technische angaben Leerlaufdrehzahl 1.650 ±...

  • Seite 53: Hinterrad-Trommelbremse

    CHEND ARBEITEN AUS DER TABELLE DES WARTUNGSPROGRAMMS ÜBER- PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE PIAGGIO-VERTRAGSWERKSTATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMS- BELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILLSTAND ZIE-...

  • Seite 54: Loch Im Reifen

    Loch im reifen Das Fahrzeug ist mit schlauchlosen Reifen (Tubeless) ausgestattet. Anders als bei einem Reifen mit Schlauch entweicht die Luft bei einem Loch im Reifen aus dem schlauchlosen Reifen wesentlich langsamer. Das bedeutet eine größere Fahrsicher- heit. Bei einem Loch im Reifen kann eine Notfall-Reparatur mit einem Reifen-Repa- raturspray vorgenommen werden.

  • Seite 55: Stilllegen Des Fahrzeugs

    Stilllegen des fahrzeugs (03_42) Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1. Allgemeine Fahrzeugreinigung 2. Bei abgeschaltetem Motor und Kolben am unteren Totpunkt, die Zündkerze aus- bauen und in die Kerzenöffnung 1 ÷ 2 cm³ Motoröl einfüllen. Anschließend 3 - 4 mal den Anlassermotor betätigen und so den Motor langsam drehen lassen, anschließend die Zündkerze wieder einbauen.
  • Seite 56 ACHTUNG REINIGUNGSMITTEL VERSCHMUTZEN DAS WASSER. DAHER MUSS DIE FAHRZEUGREINIGUNG AN ORTEN STATTFINDEN, DIE MIT EINER ANLAGE ZUR WASCHWASSERRÜCKFÜHRUNG UND -AUFBEREITUNG AUSGESTAT- TET SIND. WARNUNG DAS FAHRZEUG NIE IN DER SONNE WASCHEN. DIES GILT BESONDERS IM SOMMER, WENN DIE KAROSSERIE NOCH WARM IST UND DAS SHAMPOO NOCH VOR DEM ABSPÜLEN ANTROCKNEN KANN.

  • Seite 57: Fehlersuche

    WARNUNG WIR EMPFEHLEN DAS FAHRZEUG REGELMÄSSIG ZU REINIGEN, UM SCHMUTZ- ODER SCHLAMMANSAMMLUNGEN ZU VERMEIDEN, DIE ZU EINEM FALSCHEN BETRIEB DES GASZUGS BZW. ANDERER BAUTEILE FÜHREN KÖNNTEN. REINIGUNG DER VERCHROMTEN FAHRZEUGTEILE Nach der Reinigung die verchromten Fahrzeugteile sowie die Teile aus Aluminium und Edelstahl mit einem spezifischen Produkt polieren.
  • Seite 58 STARTSCHWIERIGKEITEN Kein Benzin im Tank Tanken Filter, Düsen, Vergasergehäuse Wenden Sie sich an eine verstopft oder schmutzig autorisierte Vertragswerkstatt. Zu geringe Batterieladung Die Batterie laden NREGELMÄSSIGE ÜNDUNG Kein Zündfunken an der Überprüfen, ob der Zündkerze. Wegen Elektrodenabstand richtig Hochspannung muss die Kontrolle eingestellt ist.
  • Seite 59 HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verschmutzt oder Mit Wasser und Shampoo reinigen verstopft und mit einem Gemisch aus Benzin und spezifischem Öl tränken (Seite «Ausbau Luftfilter»). UNZUREICHENDE BREMSLEITUNG Bremstrommel oder Bremsscheibe Wenden Sie sich an eine verschmiert. Bremsbeläge/ autorisierte Vertragswerkstatt. Bremsbacken verschlissen Falsche Einstellung der Einstellen...
  • Seite 60 GERÄUSCHENTWICKLUNG AM AUSPUFF Unterdruckleitung beschädigt/ Wenden Sie sich an eine gelöst oder SAS-Ventil beschädigt. autorisierte Vertragswerkstatt. STÄNDER SCHNELLT NICHT ZURÜCK Verschmutzt Reinigen und fetten...

  • Seite 61: Technische Daten

    Vespa S 125 Kap. 04 Technische daten...
  • Seite 62 04_01...

  • Seite 63: Motordaten

    MOTORDATEN Einzylinder 4-Taktmotor Hubraum 124 cm³ Bohrung X Hub 57,0 x 48,6 mm Verdichtungsverhältnis 10,6 ± 0,5: 1 Leerlaufdrehzahl 1650 ± 100 U/Min Ventilsteuerung 2 Ventile, einzelne obenliegende durch Kette angetriebene Nockenwelle. Ventilspiel Einlass: 0,10 mm - Auslass: 0,15 Maximale Leistung 7,65 kW bei 8.250 U/Min Maximales Drehmoment 9,6 Nm bei 7.250 U/Min...
  • Seite 64 Zündung Elektronische Zündung mit kapazitiver Entladung, mit variabler Vorzündung und mit getrennter Zündspule. Vorzündung Mit von der Zündelektronik gesteuerte dreidimensionale Mappe. Zündkerze CHAMPION RG 6 YC Alternative Zündkerze NGK CR7EB Benzinversorgung Vergaser KEHIN CVK 26 und elektrische Benzinpumpe. Kraftstoff Bleifreies Benzin (95 R.O.N.) Auspuff Absorptionsauspuff mit Katalysator.
  • Seite 65 VORDERRADBREMSE Scheibenbremse Ø 200 mm mit hydraulischer Betätigung (Bremshebel rechts am Lenker). Hinterradbremse Trommelbremse Ø 110 mm mit mechanischer Betätigung mit Bremshebel links am Lenker. Radfelgentyp Aus Leichtmetall. Vordere Radfelge 11" x 2,50 Hintere Radfelge 10" x 3,00 Vorderreifen 110/70 - 11" 45L Tubeless Hinterreifen 120/70 - 10"...

  • Seite 66: Bordwerkzeug

    Bordwerkzeug (04_02) Das Bordwerkzeug besteht aus: - Ein Rohrschlüssel. - Ein doppelter Schraubenzieher. - Ein Spezialschlüssel zum Einstellen der hinteren Stoßdämpfer. Das Bordwerkzeug befindet sich im Helmfach. 04_02...

  • Seite 67: Ersatzteile Und Zubehör

    Vespa S 125 Kap. 05 Ersatzteile und zubehör...

  • Seite 68: Hinweise

    LER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEISTUNGEN VERFAL- LEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- 05_01 TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT.

  • Seite 69: Das Wartungsprogramm

    Vespa S 125 Kap. 06 wartungsprogramm...

  • Seite 70: Tabelle Wartungsprogramm

    Tabelle wartungsprogramm (06_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 71 Leerlaufdrehzahl (*) - Einstellung Gaszug - Einstellung Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Sicherheits-Anzugsmomente - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt (*) Siehe Vorschriften im Abschnitt «Leerlaufeinstellung»...
  • Seite 72 Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Elektrische Anlage und Batterie - Kontrolle Hauptständer - Schmieren Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt 12.000 KM, 60.000 KM Motoröl - Wechseln Ölstand Hinterradgetriebe - Kontrolle Luftfilter - Reinigung Motorölfilter - Wechseln Ölfilter (Netzfilter) - Reinigung Zündkerze - Wechseln...
  • Seite 73 Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Hauptständer - Schmieren Nebenluftfilter - Reinigung Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt (*) Siehe Vorschriften im Abschnitt «Leerlaufeinstellung» 24.000 K 48.000 K M UND...
  • Seite 74 Antriebsriemen - Wechseln Zylinder-Belüftungsanlage - Reinigung Tachoritzel - Schmieren Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Reifendruck und Abnutzung - Kontrolle Nebenluftfilter - Reinigung...
  • Seite 75 Luftfilter - Reinigung Motorölfilter - Wechseln Ölfilter (Netzfilter) - Reinigung Rollen und Gleitschuhe Variator - Kontrolle Antriebsriemen - Kontrolle Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Elektrische Anlage und Batterie - Kontrolle Hauptständer - Schmieren Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt NACH 36.000 K Motoröl - Wechseln...
  • Seite 76 Rollen und Gleitschuhe Automatikgetriebe - Wechseln Antriebsriemen - Wechseln Tachoritzel - Schmieren Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Bremsschlauch - Wechseln Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Nebenluftfilter - Reinigung...
  • Seite 77 Zündkerze - Wechseln Luftfilter - Reinigung Motorölfilter - Wechseln Ölfilter (Netzfilter) - Reinigung Ventilspiel - Einstellung Leerlaufdrehzahl (*) - Einstellung Gaszug - Einstellung Rollen und Gleitschuhe Automatikgetriebe - Wechseln Antriebsriemen - Wechseln Tachoritzel - Schmieren Lenkung - Einstellen Zylinder-Belüftungsanlage - Kontrolle Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle...
  • Seite 78 Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt (*) Siehe Vorschriften im Abschnitt «Leerlaufeinstellung» TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung Angaben AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 AGIP BRAKE 4 Bremsflüssigkeit Synthetische Bremsflüssigkeit FMVSS DOT 4 AGIP CITY HI TEC 4T Öl zum Schmieren der Bowdenzüge (Bremse, Öl für 4-Taktmotoren...
  • Seite 79 1 Meile (mi) 1,609 Kilometer (km) 1 Gallone US (gal US) 3,785 Liter (l) 1 Pfund (lb) 0,454 Kilogramm (Kg) 1 Kubikzoll (in³) 16,4 Kubikzentimeter (cm³) 1 Pfund Fuß (lbf ft) 1.356 Newton Meter (N m) 1 Meile pro Stunde (mi/h) 1,602 Kilometer pro Stunde (km/h) 1 Pfund pro Quadratzoll (PSI) 0,069 (Bar)
  • Seite 81 INHALTSVERZEICHNIS Batterie: 40 Reifen: 34, 54 Blinker: 49, 50 Reifendruck: 19 Bordwerkzeug: 66 Rückspiegel: 51 Bremsflüssigkeit: 38 Sicherungen: 43 Cockpit: 9 Starten: 21 Ständer: 26 Fahrgestell- und Motornummer: 15 Uhr: 11 Luftfilter: 36 Wartung: 29 Motoröl: 30 Zündkerze: 35 Zündschloss: 12...
  • Seite 82 Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Konstruktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen. Nicht alle der in der vorliegenden Veröffentlichung aufgeführten Versionen sind in allen Ländern erhältlich. Die Verfügbarkeit der einzelnen Modelle muss beim offiziellen Piaggio-Verkaufsnetz überprüft werden.
