Holzvergaserkessel HVS
10.2

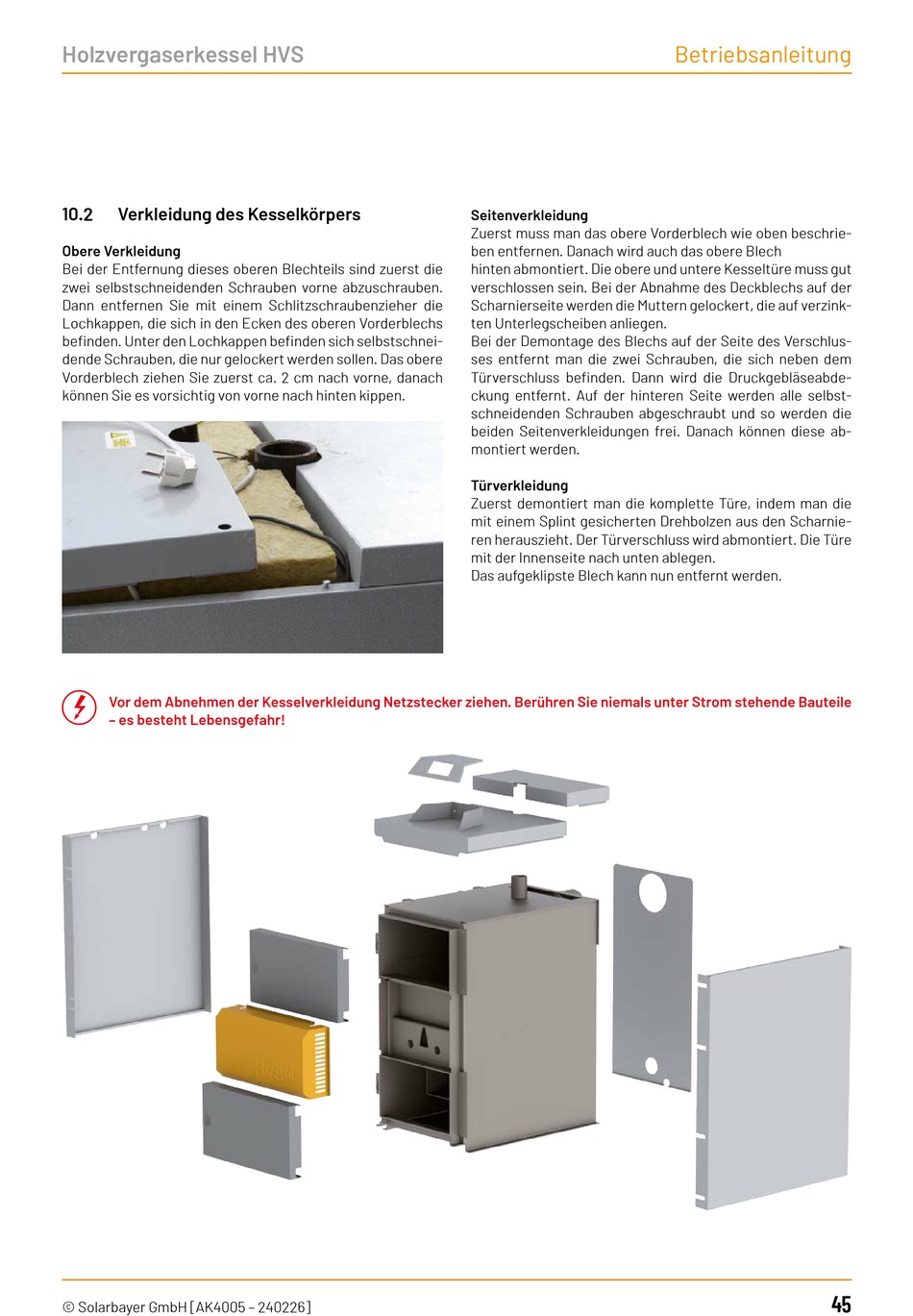

Verkleidung des Kesselkörpers
Obere Verkleidung
Bei der Entfernung dieses oberen Blechteils sind zuerst die
zwei selbstschneidenden Schrauben vorne abzuschrauben.
Dann entfernen Sie mit einem Schlitzschraubenzieher die
Lochkappen, die sich in den Ecken des oberen Vorderblechs
befinden. Unter den Lochkappen befinden sich selbstschnei-
dende Schrauben, die nur gelockert werden sollen. Das obere
Vorderblech ziehen Sie zuerst ca. 2 cm nach vorne, danach
können Sie es vorsichtig von vorne nach hinten kippen.
r
Vor dem Abnehmen der Kesselverkleidung Netzstecker ziehen. Berühren Sie niemals unter Strom stehende Bauteile
– es besteht Lebensgefahr!
© Solarbayer GmbH [AK4005 – 240226]
Seitenverkleidung
Zuerst muss man das obere Vorderblech wie oben beschrie-
ben entfernen. Danach wird auch das obere Blech
hinten abmontiert. Die obere und untere Kesseltüre muss gut
verschlossen sein. Bei der Abnahme des Deckblechs auf der
Scharnierseite werden die Muttern gelockert, die auf verzink-
ten Unterlegscheiben anliegen.
Bei der Demontage des Blechs auf der Seite des Verschlus-
ses entfernt man die zwei Schrauben, die sich neben dem
Türverschluss befinden. Dann wird die Druckgebläseabde-
ckung entfernt. Auf der hinteren Seite werden alle selbst-
schneidenden Schrauben abgeschraubt und so werden die
beiden Seitenverkleidungen frei. Danach können diese ab-
montiert werden.
Türverkleidung
Zuerst demontiert man die komplette Türe, indem man die
mit einem Splint gesicherten Drehbolzen aus den Scharnie-
ren herauszieht. Der Türverschluss wird abmontiert. Die Türe
mit der Innenseite nach unten ablegen.
Das aufgeklipste Blech kann nun entfernt werden.
Betriebsanleitung
45
