Holzvergaserkessel HVS

9. Kesselbetrieb

9.1

Komponenten des Kessels

Regelung
Grafisch animiertes Display mit
permanenter Systemfunktionsanzeige
Füllraumtür
Großzügig bemessene Füllraumtür zum
komfortablen einbringen des Brennholzes.
Druckgebläse
Die für die optimale Verbrennung benötig-
te Luftmenge wird durch das serienmäßig
eingebaute und stufenlos geregelte Druck-
gebläse zugeführt
Untere Tür
Reinigungstür zur Entnahme der
anfallenden Asche
Vergaserkammer
Der große Füllraum verlängert die
Abbrandzeit und verringert die Nach-
heizintervalle.
Abgeschrägte Vergaserraumwände
zur gleichmäßigen Zuführung der Brenn-
stoffglut an die Vergaserdüse (nur Version
HVS 25-40)
Primärluftkanal
Durch die seitliche Luftführung wird die
vorgewärmte Primärluft in die Vergasungs-
kammer zugeführt
Keramikdüse mit Sekundärluftkanal
Erzeugt die optimale Gasmischung und
gewährleistet eine saubere, nach unten
geleitete Holzgasflamme
Einschubbrennkammer
Brennkammer mit Edestahlwanne zur
Aufnahme von Schamottsteinen zum
restlosen Ausbrand der Holzgase mit
einem minimalen Ascheanfall.
Abgaswärmetauscher
mit Turbulatoren
zur bestmöglichen Abgabe der Abgas-
wärme an das Heizwasser
Anheizklappe mit Zuggestänge
verhindert Rauchaustritt beim
Nachlegen von Brennmaterial
Sicherheitswärmetauscher
zur Abkühlung bei einer evtl. Überhitzung
Kesselvorlauf
Anschluss der Vorlauf- zur Rücklauf-
anhebung und zum Pufferspeicher.
Hochwertige Wärmedämmung Wärme-
dämmplatten zur Reduktion der Abstrahl-
verluste
A
Sekundärluft-Stellmotor
Die Einstellung der Sekundärluft wird durch die Lambdasonde, abhängig von den Emmissionswerten,
optimal mittels Stellantrieb angepasst.
Bei Serie HVS E (ohne Lambdaregelung) erfolgt die Sekundärlufteinstellung mittels Stellschrauben.
© Solarbayer GmbH [AK4005 – 240226]
Grafisch Display mit vordefiniertem
Solarbayer-Hydraulikschema.
12
11
10
(nur Serie HVS LC)
1
Vollständige Verbrennung
der Holzgase in der unteren
Brennkammer.
1
13
7
6
5
8
A
9
Betriebsanleitung
14
2
3
4

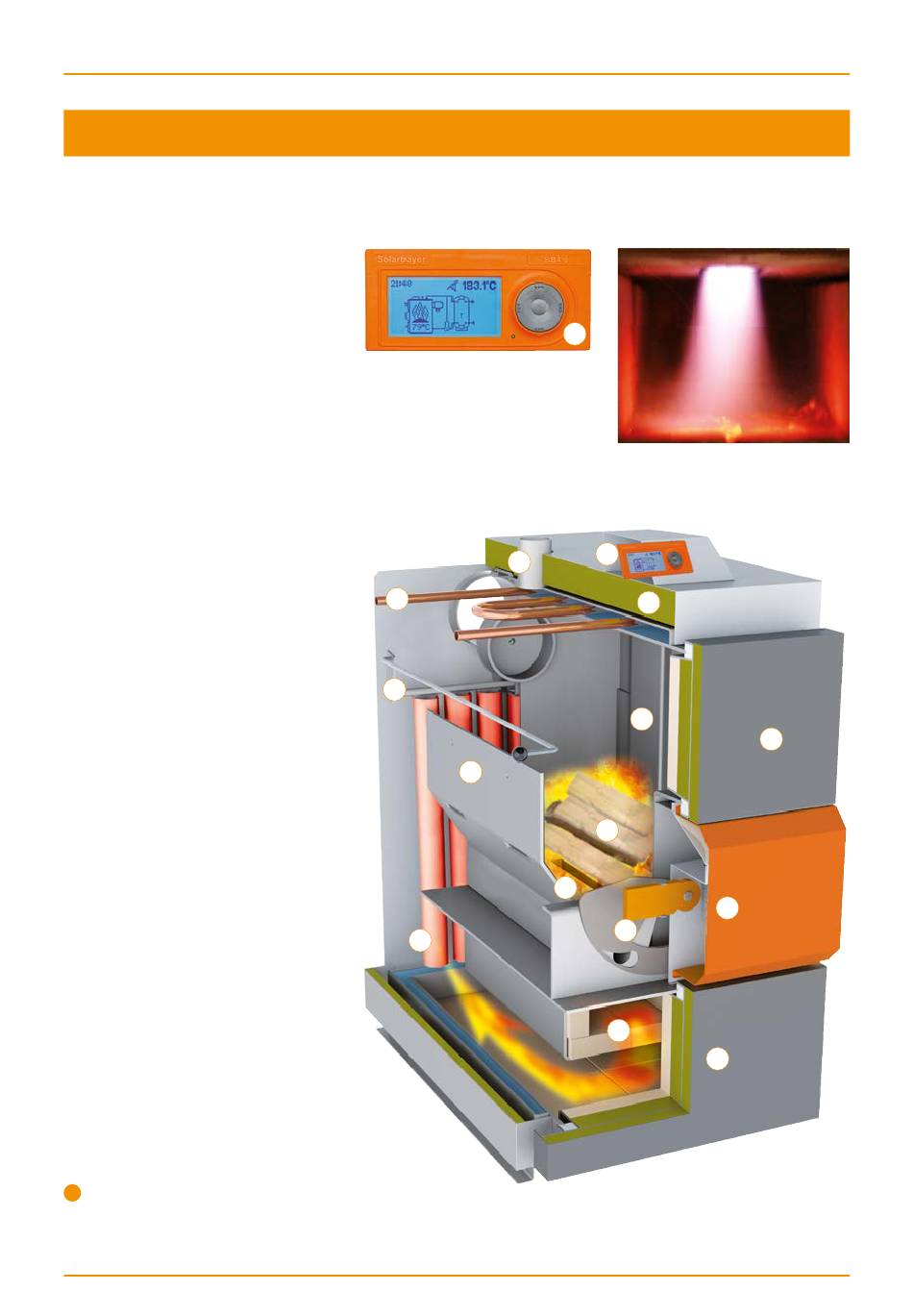

Schnittmodell zeigt HVS LC 25
