Holzvergaserkessel BioX 15­45

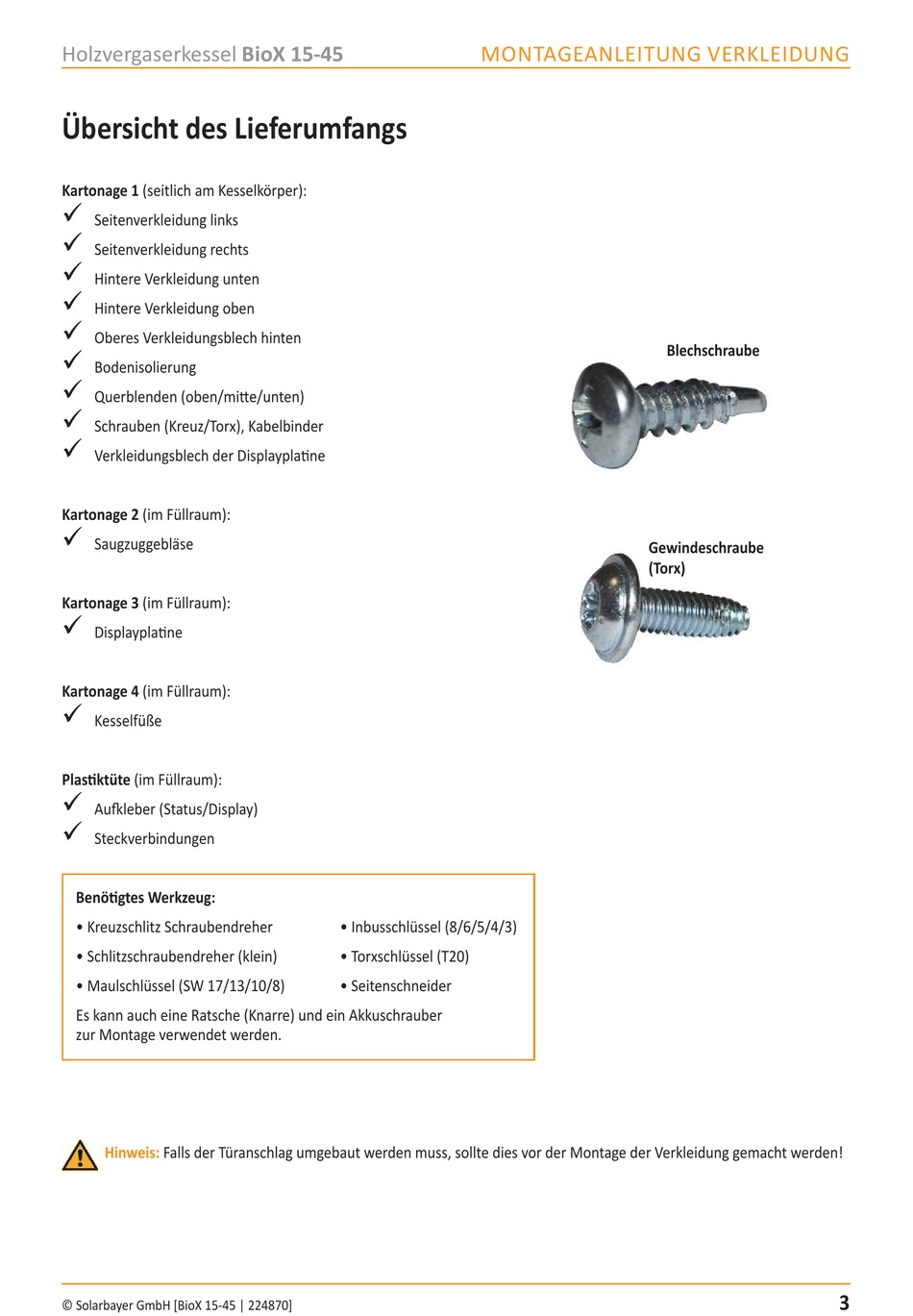

Übersicht des Lieferumfangs
Kartonage 1 (seitlich am Kesselkörper):

Seitenverkleidung links

Seitenverkleidung rechts

Hintere Verkleidung unten

Hintere Verkleidung oben

Oberes Verkleidungsblech hinten

Bodenisolierung

Querblenden (oben/mitte/unten)

Schrauben (Kreuz/Torx), Kabelbinder

Verkleidungsblech der Displayplatine
Kartonage 2 (im Füllraum):

Saugzuggebläse
Kartonage 3 (im Füllraum):

Displayplatine
Kartonage 4 (im Füllraum):

Kesselfüße
Plastiktüte (im Füllraum):

Aufkleber (Status/Display)

Steckverbindungen
Benötigtes Werkzeug:
• Kreuzschlitz Schraubendreher
• Schlitzschraubendreher (klein)
• Maulschlüssel (SW 17/13/10/8)
Es kann auch eine Ratsche (Knarre) und ein Akkuschrauber
zur Montage verwendet werden.
Hinweis: Falls der Türanschlag umgebaut werden muss, sollte dies vor der Montage der Verkleidung gemacht werden!
© Solarbayer GmbH [BioX 15­45 | 224870]
MONTAGEANLEITUNG VERKLEIDUNG
• Inbusschlüssel (8/6/5/4/3)
• Torxschlüssel (T20)
• Seitenschneider
Blechschraube
Gewindeschraube
(Torx)
