Betriebsanleitung

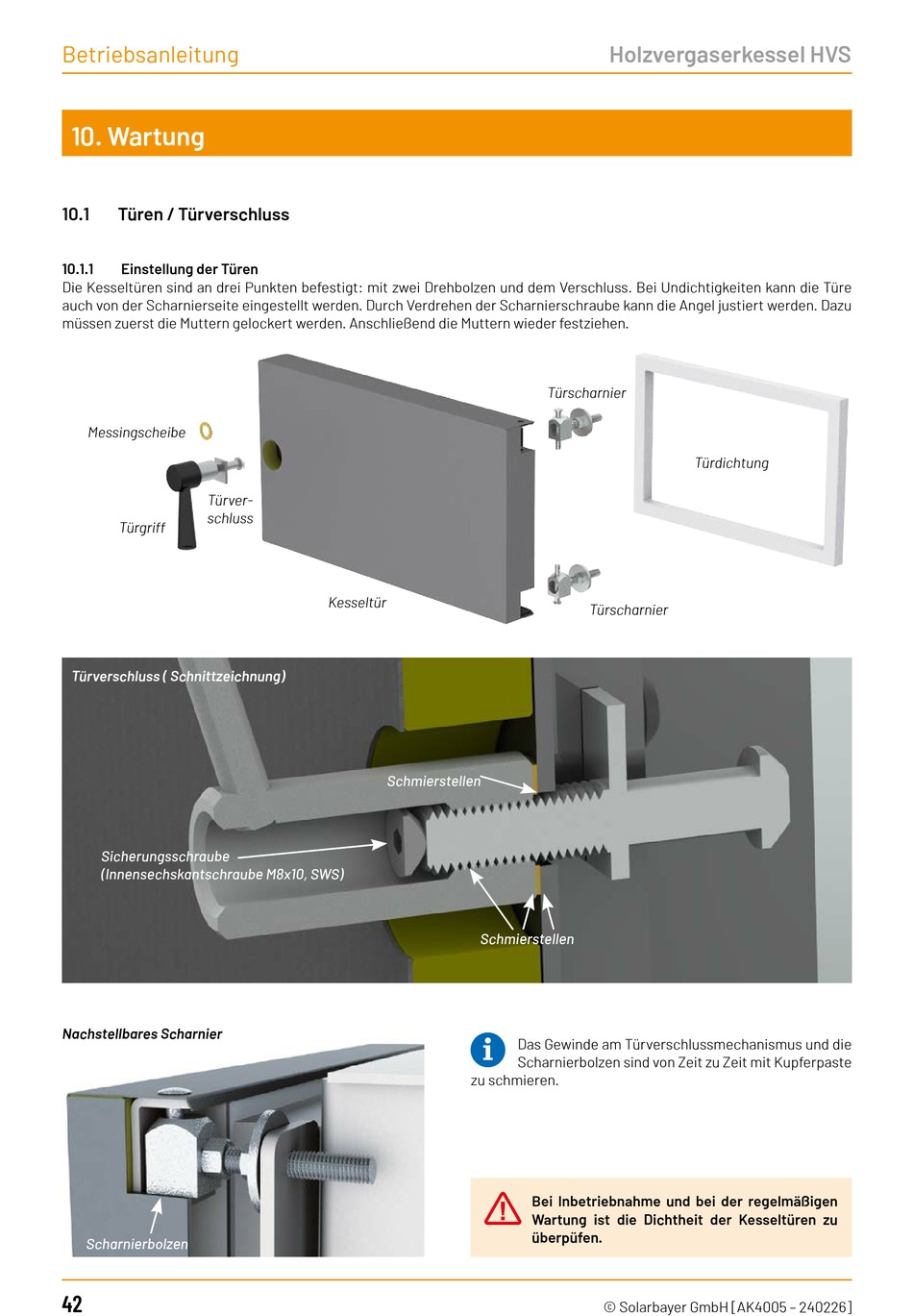

10. Wartung
10.1
Türen / Türverschluss
10.1.1
Einstellung der Türen
Die Kesseltüren sind an drei Punkten befestigt: mit zwei Drehbolzen und dem Verschluss. Bei Undichtigkeiten kann die Türe
auch von der Scharnierseite eingestellt werden. Durch Verdrehen der Scharnierschraube kann die Angel justiert werden. Dazu
müssen zuerst die Muttern gelockert werden. Anschließend die Muttern wieder festziehen.
Messingscheibe
Türver-
schluss
Türgriff
Türverschluss ( Schnittzeichnung)
Sicherungsschraube
(Innensechskantschraube M8x10, SWS)
Nachstellbares Scharnier
Scharnierbolzen
42
Kesseltür
Schmierstellen
Schmierstellen
i
zu schmieren.
!
Holzvergaserkessel HVS
Türscharnier
Türscharnier
Das Gewinde am Türverschlussmechanismus und die
Scharnierbolzen sind von Zeit zu Zeit mit Kupferpaste
Bei Inbetriebnahme und bei der regelmäßigen
Wartung ist die Dichtheit der Kesseltüren zu
überpüfen.
© Solarbayer GmbH [AK4005 – 240226]
Türdichtung
