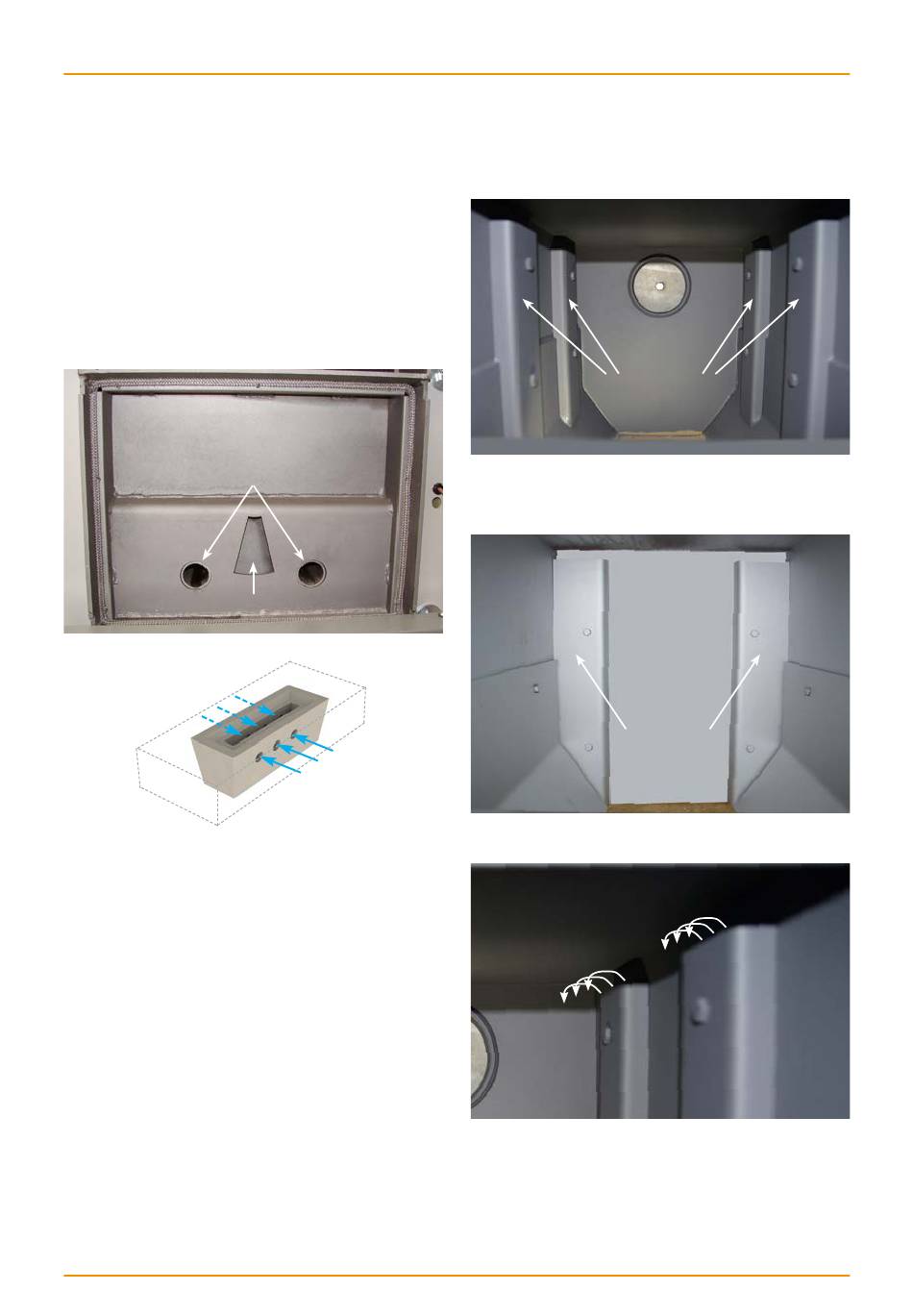

Führung der Primär- und Sekundärluft
Nachdem die Gebläseträgerbaugruppe entfernt ist, wird der
Zugang zu den Primär- und Sekundärluftkanälen frei.
Die zwei Sekundärlufkanäle führen Verbrennungsluft zu den
seitlichen Bohrungen der Brennerdüse.
Der Primärluftkanal führt die Luft in die Vergaserkammer
(Füllraum).
Sekundärluftkanal
Primärluftkanal
Brennerdüse
48
Bei den Versionen HVS 16, HVS 25 und HVS 40
befinden sich die Primärluftkanäle seitlich (jeweils zwei Stück
links und rechts).
Sekundärluft
Bei den Versionen HVS 60 und HVS 100
befinden sich die Primärluftkanäle hinten (2 Stück).
Die Primärluft strömt über die Kanäle oben gleichmäßig in den
Füllraum (Vergaserkammer).
Holzvergaserkessel HVS
Vergaserkammer
(Füllraum)
Primärluftkanäle
Vergaserkammer
(Füllraum)
Primärluftkanäle
