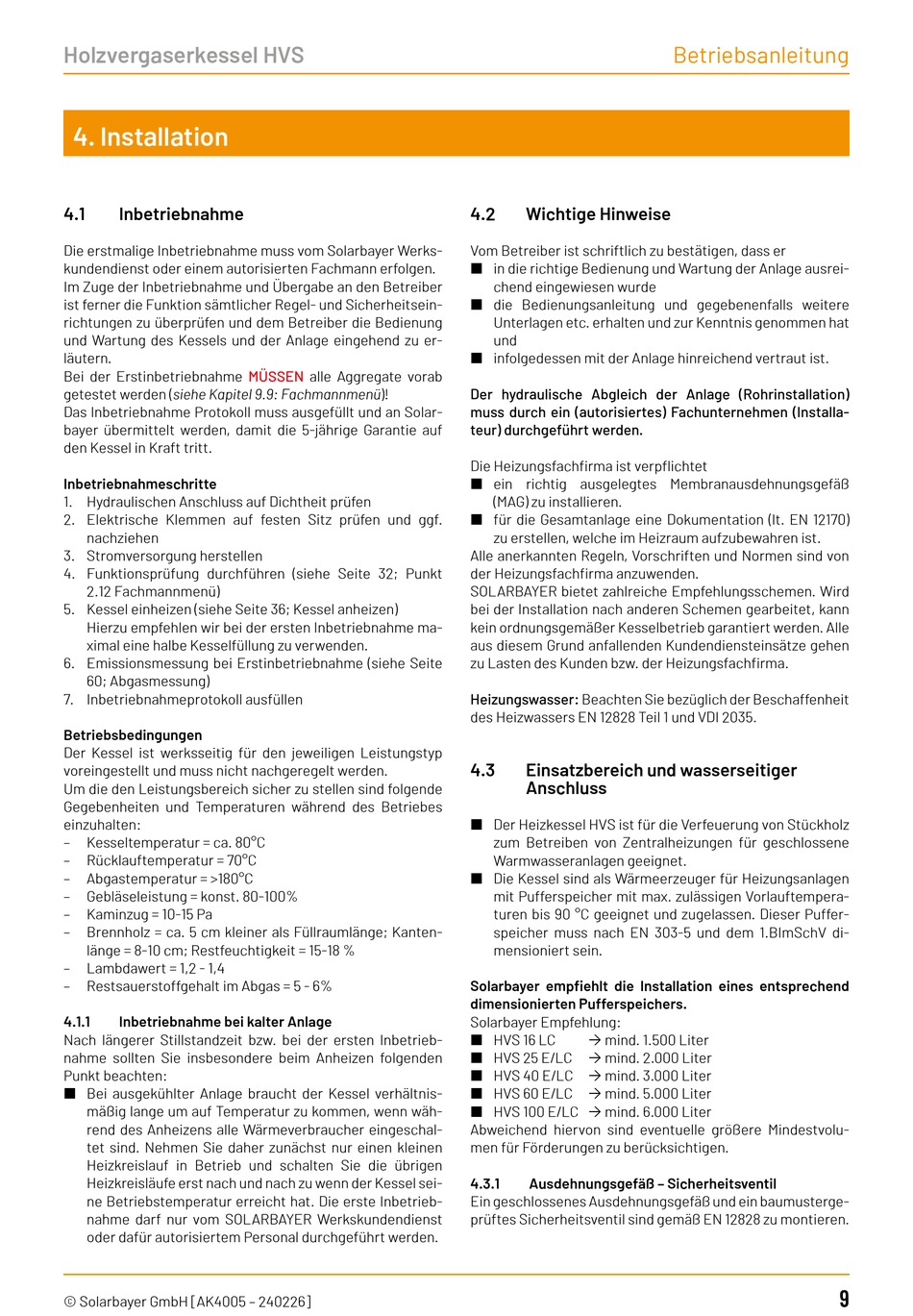

Holzvergaserkessel HVS
4. Installation
4.1
Inbetriebnahme
Die erstmalige Inbetriebnahme muss vom Solarbayer Werks-
kundendienst oder einem autorisierten Fachmann erfolgen.
Im Zuge der Inbetriebnahme und Übergabe an den Betreiber
ist ferner die Funktion sämtlicher Regel- und Sicherheitsein-
richtungen zu überprüfen und dem Betreiber die Bedienung
und Wartung des Kessels und der Anlage eingehend zu er-
läutern.
Bei der Erstinbetriebnahme
getestet werden (siehe Kapitel 9.9: Fachmannmenü)!
Das Inbetriebnahme Protokoll muss ausgefüllt und an Solar-
bayer übermittelt werden, damit die 5-jährige Garantie auf
den Kessel in Kraft tritt.
Inbetriebnahmeschritte
1. Hydraulischen Anschluss auf Dichtheit prüfen
2. Elektrische Klemmen auf festen Sitz prüfen und ggf.
nachziehen
3. Stromversorgung herstellen
4. Funktionsprüfung durchführen (siehe Seite 32; Punkt
2.12 Fachmannmenü)
5. Kessel einheizen (siehe Seite 36; Kessel anheizen)
Hierzu empfehlen wir bei der ersten Inbetriebnahme ma-
ximal eine halbe Kesselfüllung zu verwenden.
6. Emissionsmessung bei Erstinbetriebnahme (siehe Seite
60; Abgasmessung)
7. Inbetriebnahmeprotokoll ausfüllen
Betriebsbedingungen
Der Kessel ist werksseitig für den jeweiligen Leistungstyp
voreingestellt und muss nicht nachgeregelt werden.
Um die den Leistungsbereich sicher zu stellen sind folgende
Gegebenheiten und Temperaturen während des Betriebes
einzuhalten:
–
Kesseltemperatur = ca. 80°C
–
Rücklauftemperatur = 70°C
–
Abgastemperatur = >180°C
–
Gebläseleistung = konst. 80-100%
–
Kaminzug = 10-15 Pa
–
Brennholz = ca. 5 cm kleiner als Füllraumlänge; Kanten-
länge = 8-10 cm; Restfeuchtigkeit = 15-18 %
–
Lambdawert = 1,2 - 1,4
–
Restsauerstoffgehalt im Abgas = 5 - 6%
4.1.1
Inbetriebnahme bei kalter Anlage
Nach längerer Stillstandzeit bzw. bei der ersten Inbetrieb-
nahme sollten Sie insbesondere beim Anheizen folgenden
Punkt beachten:
Bei ausgekühlter Anlage braucht der Kessel verhältnis-
mäßig lange um auf Temperatur zu kommen, wenn wäh-
rend des Anheizens alle Wärmeverbraucher eingeschal-
tet sind. Nehmen Sie daher zunächst nur einen kleinen
Heizkreislauf in Betrieb und schalten Sie die übrigen
Heizkreisläufe erst nach und nach zu wenn der Kessel sei-
ne Betriebstemperatur erreicht hat. Die erste Inbetrieb-
nahme darf nur vom SOLARBAYER Werkskundendienst
oder dafür autorisiertem Personal durchgeführt werden.
© Solarbayer GmbH [AK4005 – 240226]
MÜSSEN
alle Aggregate vorab
4.2
Wichtige Hinweise
Vom Betreiber ist schriftlich zu bestätigen, dass er
in die richtige Bedienung und Wartung der Anlage ausrei-
chend eingewiesen wurde
die Bedienungsanleitung und gegebenenfalls weitere
Unterlagen etc. erhalten und zur Kenntnis genommen hat
und
infolgedessen mit der Anlage hinreichend vertraut ist.
Der hydraulische Abgleich der Anlage (Rohrinstallation)
muss durch ein (autorisiertes) Fachunternehmen (Installa-
teur) durchgeführt werden.
Die Heizungsfachfirma ist verpflichtet
ein richtig ausgelegtes Membranausdehnungsgefäß
(MAG) zu installieren.
für die Gesamtanlage eine Dokumentation (lt. EN 12170)
zu erstellen, welche im Heizraum aufzubewahren ist.
Alle anerkannten Regeln, Vorschriften und Normen sind von
der Heizungsfachfirma anzuwenden.
SOLARBAYER bietet zahlreiche Empfehlungsschemen. Wird
bei der Installation nach anderen Schemen gearbeitet, kann
kein ordnungsgemäßer Kesselbetrieb garantiert werden. Alle
aus diesem Grund anfallenden Kundendiensteinsätze gehen
zu Lasten des Kunden bzw. der Heizungsfachfirma.
Heizungswasser: Beachten Sie bezüglich der Beschaffenheit
des Heizwassers EN 12828 Teil 1 und VDI 2035.
4.3
Einsatzbereich und wasserseitiger
Anschluss
Der Heizkessel HVS ist für die Verfeuerung von Stückholz
zum Betreiben von Zentralheizungen für geschlossene
Warmwasseranlagen geeignet.
Die Kessel sind als Wärmeerzeuger für Heizungsanlagen
mit Pufferspeicher mit max. zulässigen Vorlauftempera-
turen bis 90 °C geeignet und zugelassen. Dieser Puffer-
speicher muss nach EN 303-5 und dem 1.BImSchV di-
mensioniert sein.
Solarbayer empfiehlt die Installation eines entsprechend
dimensionierten Pufferspeichers.
Solarbayer Empfehlung:
HVS 16 LC
mind. 1.500 Liter
HVS 25 E/LC mind. 2.000 Liter
HVS 40 E/LC mind. 3.000 Liter
HVS 60 E/LC mind. 5.000 Liter
HVS 100 E/LC mind. 6.000 Liter
Abweichend hiervon sind eventuelle größere Mindestvolu-
men für Förderungen zu berücksichtigen.
4.3.1
Ausdehnungsgefäß – Sicherheitsventil
Ein geschlossenes Ausdehnungsgefäß und ein baumusterge-
prüftes Sicherheitsventil sind gemäß EN 12828 zu montieren.
Betriebsanleitung
9
