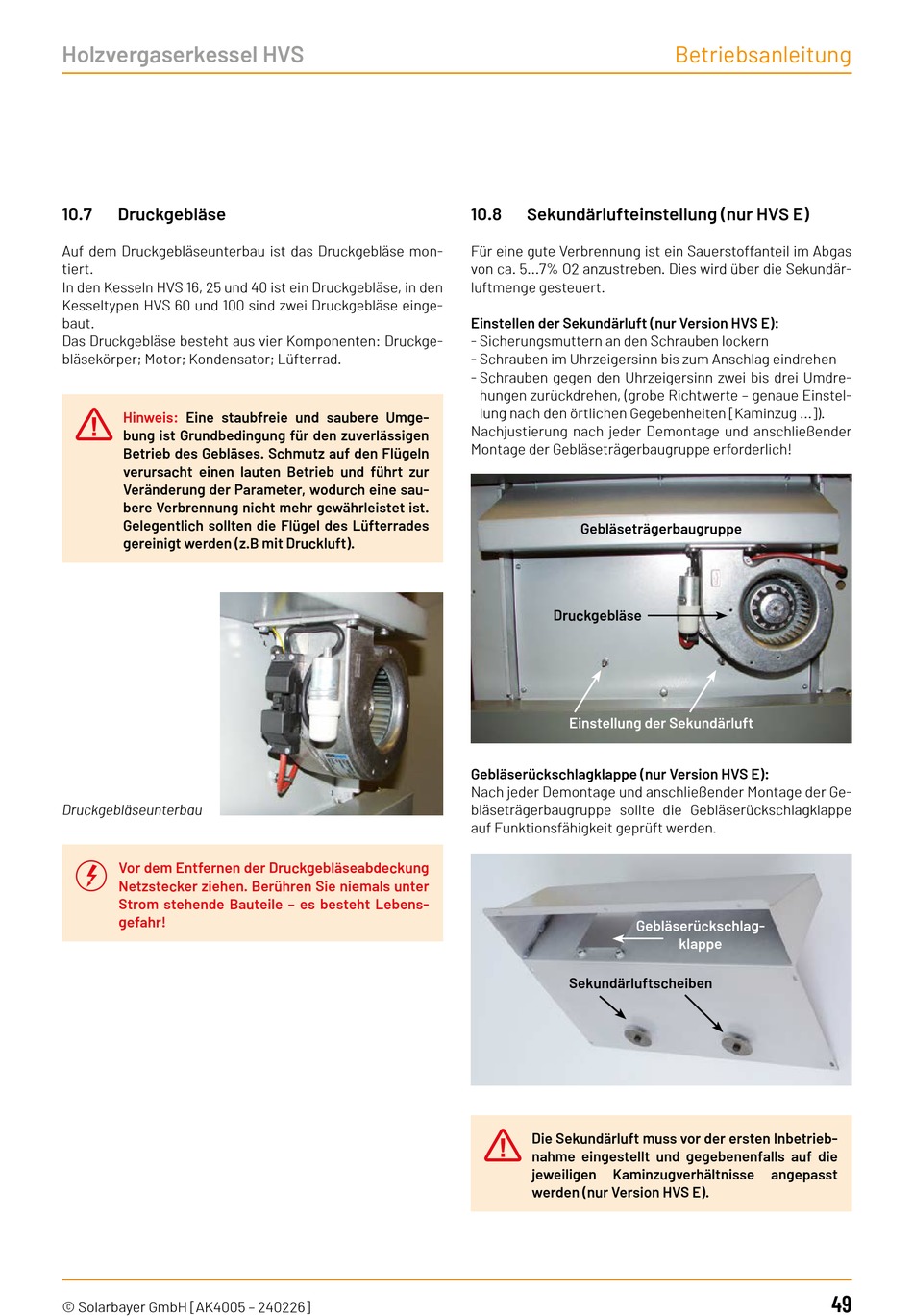

Holzvergaserkessel HVS
10.7
Druckgebläse
Auf dem Druckgebläseunterbau ist das Druckgebläse mon-
tiert.
In den Kesseln HVS 16, 25 und 40 ist ein Druckgebläse, in den
Kesseltypen HVS 60 und 100 sind zwei Druckgebläse einge-
baut.
Das Druckgebläse besteht aus vier Komponenten: Druckge-
bläsekörper; Motor; Kondensator; Lüfterrad.
!
Hinweis:
Eine staubfreie und saubere Umge-
bung ist Grundbedingung für den zuverlässigen
Betrieb des Gebläses. Schmutz auf den Flügeln
verursacht einen lauten Betrieb und führt zur
Veränderung der Parameter, wodurch eine sau-
bere Verbrennung nicht mehr gewährleistet ist.
Gelegentlich sollten die Flügel des Lüfterrades
gereinigt werden (z.B mit Druckluft).
Druckgebläseunterbau
r
Vor dem Entfernen der Druckgebläseabdeckung
Netzstecker ziehen. Berühren Sie niemals unter
Strom stehende Bauteile – es besteht Lebens-
gefahr!
© Solarbayer GmbH [AK4005 – 240226]
10.8
Sekundärlufteinstellung (nur HVS E)
Für eine gute Verbrennung ist ein Sauerstoffanteil im Abgas
von ca. 5...7% O2 anzustreben. Dies wird über die Sekundär-
luftmenge gesteuert.
Einstellen der Sekundärluft (nur Version HVS E):
- Sicherungsmuttern an den Schrauben lockern
- Schrauben im Uhrzeigersinn bis zum Anschlag eindrehen
- Schrauben gegen den Uhrzeigersinn zwei bis drei Umdre-
hungen zurückdrehen, (grobe Richtwerte – genaue Einstel-
lung nach den örtlichen Gegebenheiten [Kaminzug ...]).
Nachjustierung nach jeder Demontage und anschließender
Montage der Gebläseträgerbaugruppe erforderlich!
Gebläseträgerbaugruppe
Druckgebläse
Einstellung der Sekundärluft
Gebläserückschlagklappe (nur Version HVS E):
Nach jeder Demontage und anschließender Montage der Ge-
bläseträgerbaugruppe sollte die Gebläserückschlagklappe
auf Funktionsfähigkeit geprüft werden.
Gebläserückschlag-
Sekundärluftscheiben
!
Die Sekundärluft muss vor der ersten Inbetrieb-
nahme eingestellt und gegebenenfalls auf die
jeweiligen
Kaminzugverhältnisse
werden (nur Version HVS E).
Betriebsanleitung
klappe
angepasst
49
