Betriebsanleitung

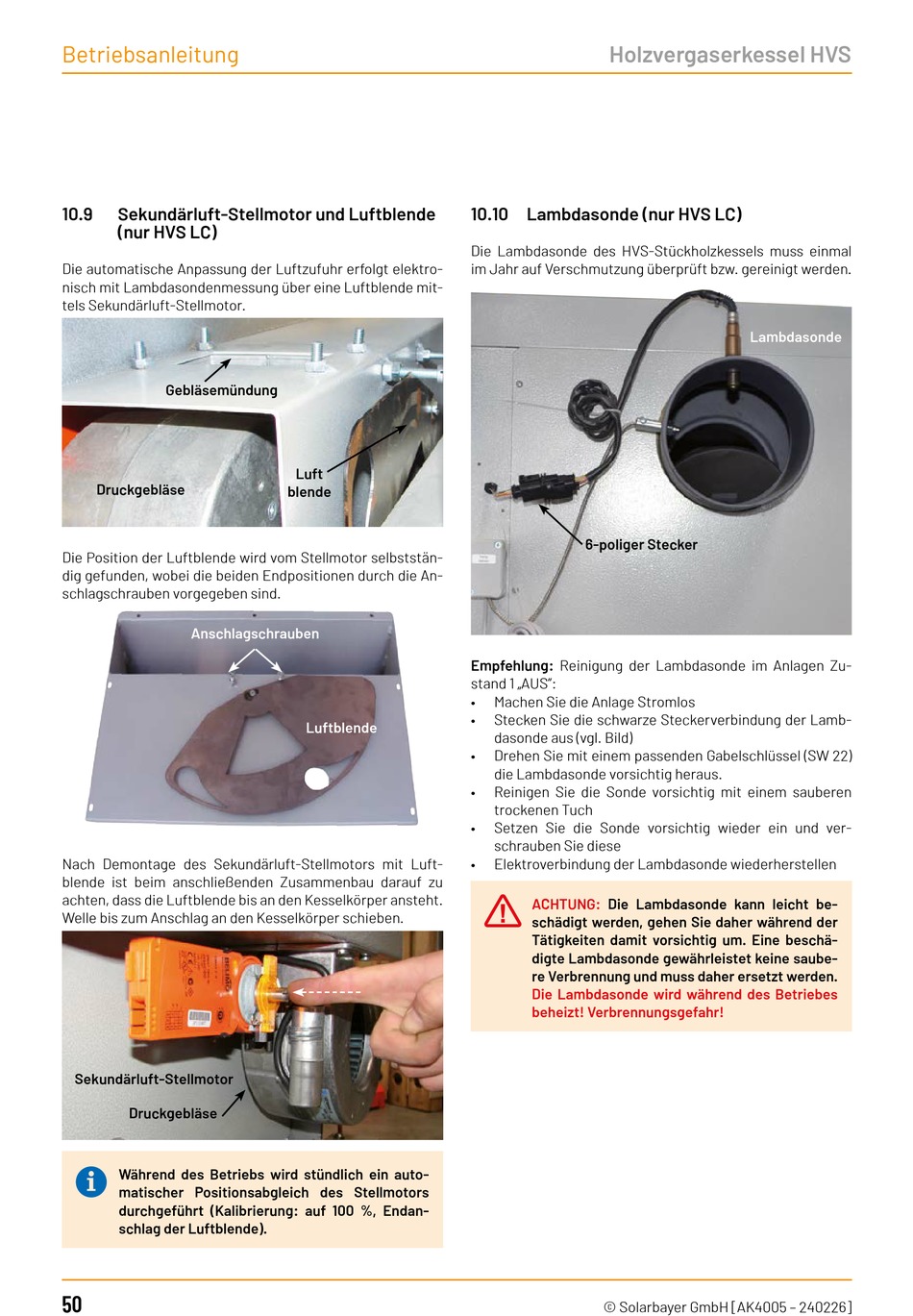

10.9
Sekundärluft-Stellmotor und Luftblende
(nur HVS LC)
Die automatische Anpassung der Luftzufuhr erfolgt elektro-
nisch mit Lambdasondenmessung über eine Luftblende mit-
tels Sekundärluft-Stellmotor.
Gebläsemündung
Druckgebläse
Die Position der Luftblende wird vom Stellmotor selbststän-
dig gefunden, wobei die beiden Endpositionen durch die An-
schlagschrauben vorgegeben sind.
Anschlagschrauben
Nach Demontage des Sekundärluft-Stellmotors mit Luft-
blende ist beim anschließenden Zusammenbau darauf zu
achten, dass die Luftblende bis an den Kesselkörper ansteht.
Welle bis zum Anschlag an den Kesselkörper schieben.
Sekundärluft-Stellmotor
Druckgebläse
i
Während des Betriebs wird stündlich ein auto-
matischer Positionsabgleich des Stellmotors
durchgeführt (Kalibrierung: auf 100 %, Endan-
schlag der Luftblende).
50
Luft
blende
Luftblende
Holzvergaserkessel HVS
10.10 Lambdasonde (nur HVS LC)
Die Lambdasonde des HVS-Stückholzkessels muss einmal
im Jahr auf Verschmutzung überprüft bzw. gereinigt werden.
6-poliger Stecker
Empfehlung: Reinigung der Lambdasonde im Anlagen Zu-
stand 1 „AUS":
•
Machen Sie die Anlage Stromlos
•
Stecken Sie die schwarze Steckerverbindung der Lamb-
dasonde aus (vgl. Bild)
•
Drehen Sie mit einem passenden Gabelschlüssel (SW 22)
die Lambdasonde vorsichtig heraus.
•
Reinigen Sie die Sonde vorsichtig mit einem sauberen
trockenen Tuch
•
Setzen Sie die Sonde vorsichtig wieder ein und ver-
schrauben Sie diese
•
Elektroverbindung der Lambdasonde wiederherstellen
!
ACHTUNG:
Die Lambdasonde kann leicht be-
schädigt werden, gehen Sie daher während der
Tätigkeiten damit vorsichtig um. Eine beschä-
digte Lambdasonde gewährleistet keine saube-
re Verbrennung und muss daher ersetzt werden.
Die Lambdasonde wird während des Betriebes
beheizt! Verbrennungsgefahr!
© Solarbayer GmbH [AK4005 – 240226]
Lambdasonde
