Ansteuerbare
Mehrlagenmembranpumpe
Baureihe C 410.2 ML
Betriebsanleitung
Übersicht der Ersatz- u. Verschleißteilsets
Membranbrucherkennung
durch Druckschalter

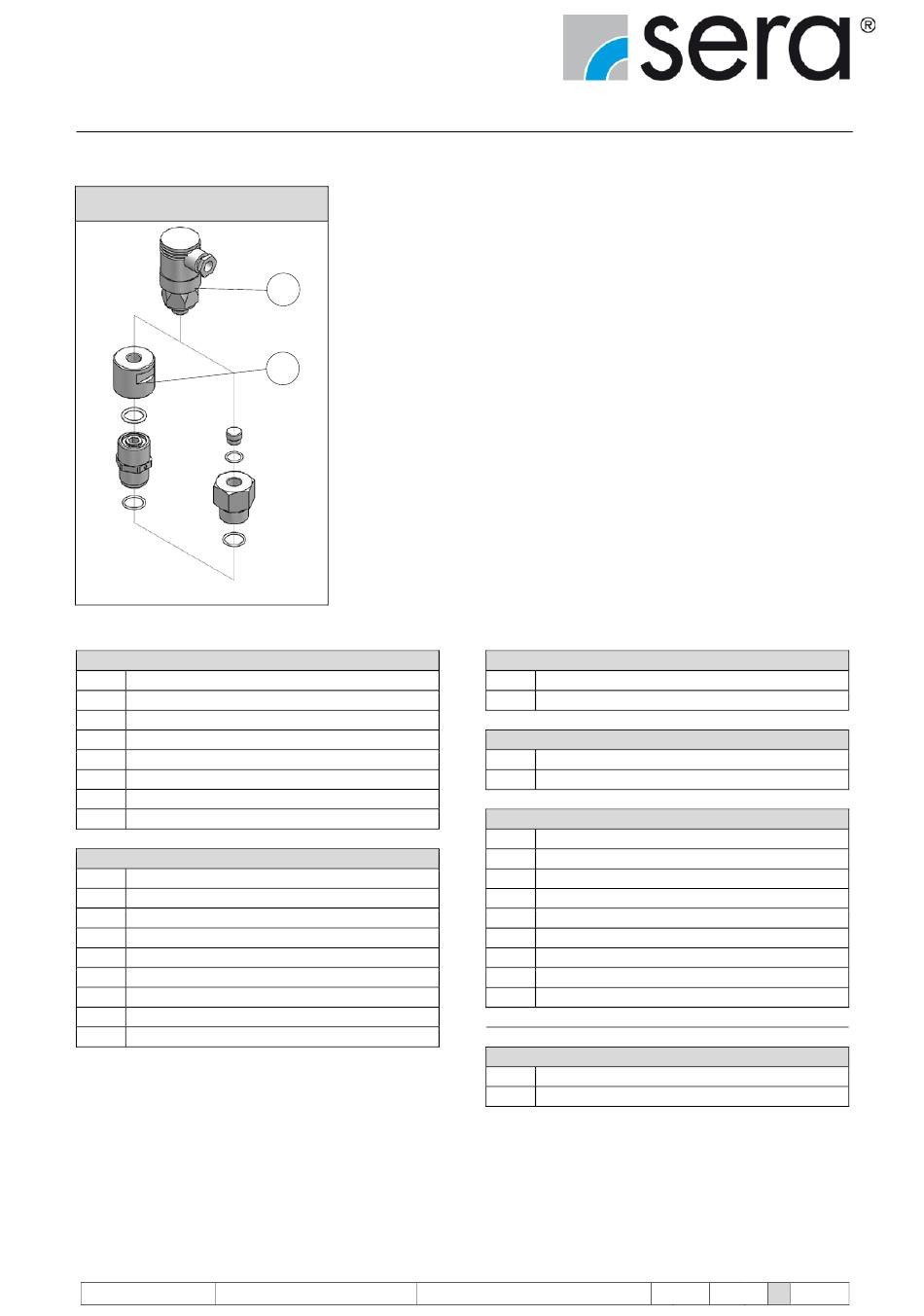

Abb. 51
Ersatz- u. Verschleißteilsets
Pumpenkörper-Set (Kunststoff)
Pos.
Bezeichnung
3
Schutzkappe(n)
4
Sechskantschraube(n)
5
Scheibe(n)
6
Vorlegeplatte
7
Pumpenkörper
10
Druckventil (Rückschlagventil)
16
Übergangsstück
Pumpenkörper-Set (Edelstahl)
Pos.
Bezeichnung
3
Schutzkappe(n)
4
Sechskantschraube(n)
5
Scheibe(n)
7
Pumpenkörper
11
Rückschlagventil
12
O-Ring
13
Stutzen
14
O-Ring
Tab. 14
Ersatz- u. Verschleißteilsets
52
15
16
www.sera-web.com
Saugventil (Set)
Pos.
Bezeichnung
8
Saugventil (inkl. O-Ringe)
Druckventil (Set)
Pos.
Bezeichnung
9
Druckventil (inkl. O-Ringe)
Membranset
Pos.
Bezeichnung
1
Mehrlagenmembran-Paket
(1.1)
Druckplatte (vorne, mediumberührt)
(1.2)
Gewindestift
(1.3)
Arbeitsmembrane
(1.4)
Signalmembrane
(1.5)
Schutzmembrane
(1.6)
Druckplatte (hinten)
2
O-Ring
Druckschalter
Pos.
Bezeichnung
15
Druckschalter
Technische Änderungen vorbehalten!
