Ansteuerbare
Mehrlagenmembranpumpe
Baureihe C 410.2 ML
Betriebsanleitung
10
Elektrische Anschlüsse
10.1 Netzanschluss
ACHTUNG !
Kurzzeitiges Aus- und Wiedereinschalten der
Dosierpumpe ist zu vermeiden!
ACHTUNG !
Nach Wiedereinschalten oder Wiederkehr der Spannungs-
versorgung nach Netzausfall startet die Pumpe wieder mit
den eingestellten Parametern in der gewählten Betriebs-
art.
Die sera Membranpumpe wird anschlussfertig mit einem 2 m
langen Netzkabel und CEE-Stecker/ 16A 5-polig 6h geliefert.
Der Betriebsspannungsbereich der Dosierpumpe liegt bei
380 – 420 V, 50/60 Hz.

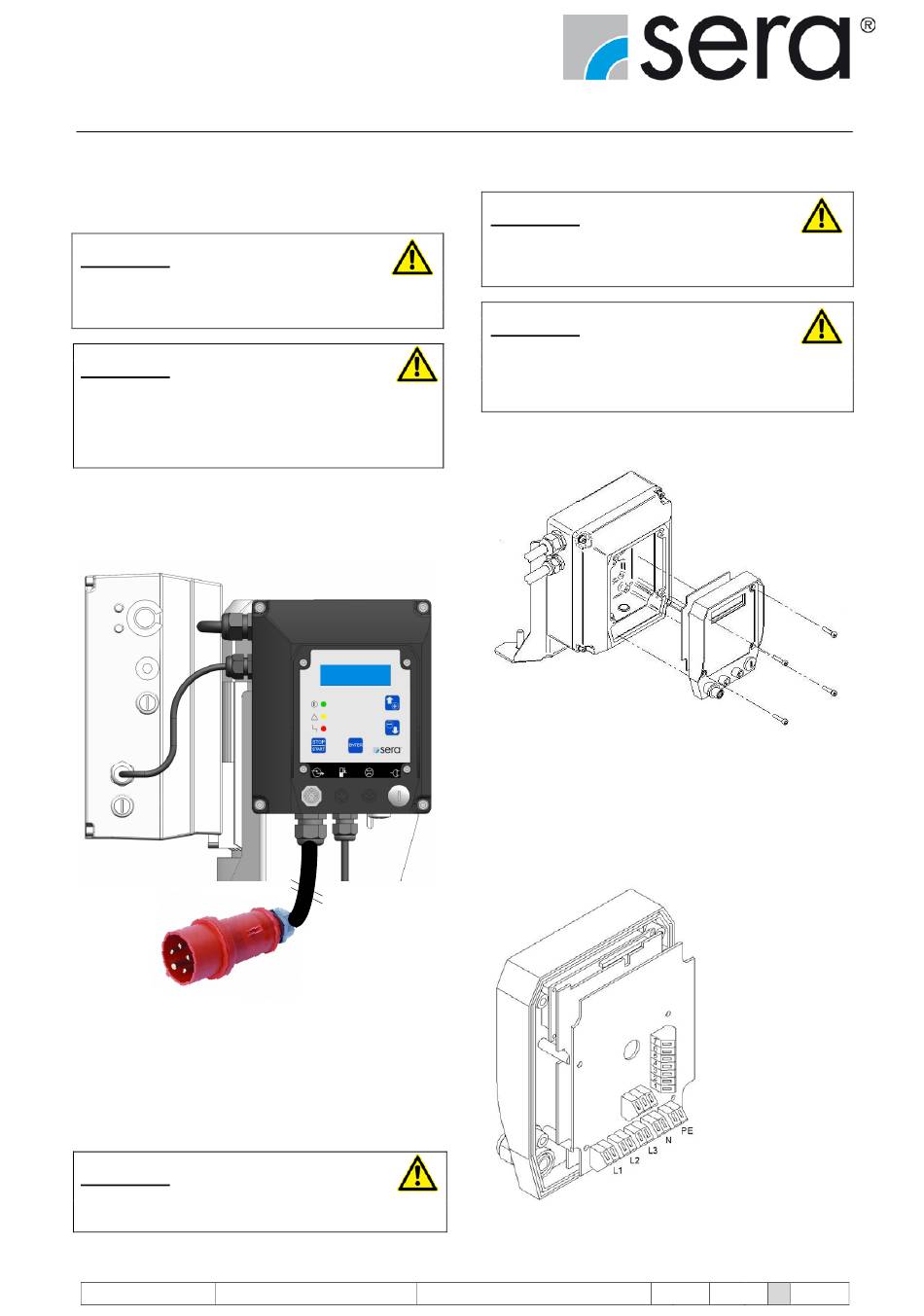

Abb. 34 (Netzanschluss)
Für den Netzanschluss sind 3~ 400V + Neutralleiter + Schutz-
leiter erforderlich.
Der Ableitstrom gegen Erde beträgt ca. 7 mA.
Empfohlene Absicherung: 3-poliger Sicherungsautomat C10A
ACHTUNG !
Pumpe nur an einem geerdetem Netz betreiben !
26
www.sera-web.com
10.2 Anschluss Netzleitung
ACHTUNG !
Tätigkeiten aller Art sind nur von entsprechend
geschultem Personal ausführen zu lassen!
ACHTUNG !
Nach der Trennung vom Netz sind bis zur Durchführung
von Arbeiten an der Pumpe mindestens 4 Minuten zu war-
ten!
Elektronikgehäuse öffnen
Abb. 35 Öffnen des Elekrtronikgehäuse
Die vier Zylinderschrauben mit einem Innensechskantschlüssel
3mm lösen und Elektronik vorsichtig nach vorne ziehen, um
Zugang zu den Netzanschlüssen auf der Rückseite zu be-
kommen.
Elektronik leicht nach vorne kippen, dabei darauf achten das
keine anderen Anschlüsse beschädigt/ herausgezogen wer-
den.
Abb. 36 Rückansicht der Elektronik
Technische Änderungen vorbehalten!
TA 441 Rev. 6 de 03/2015
