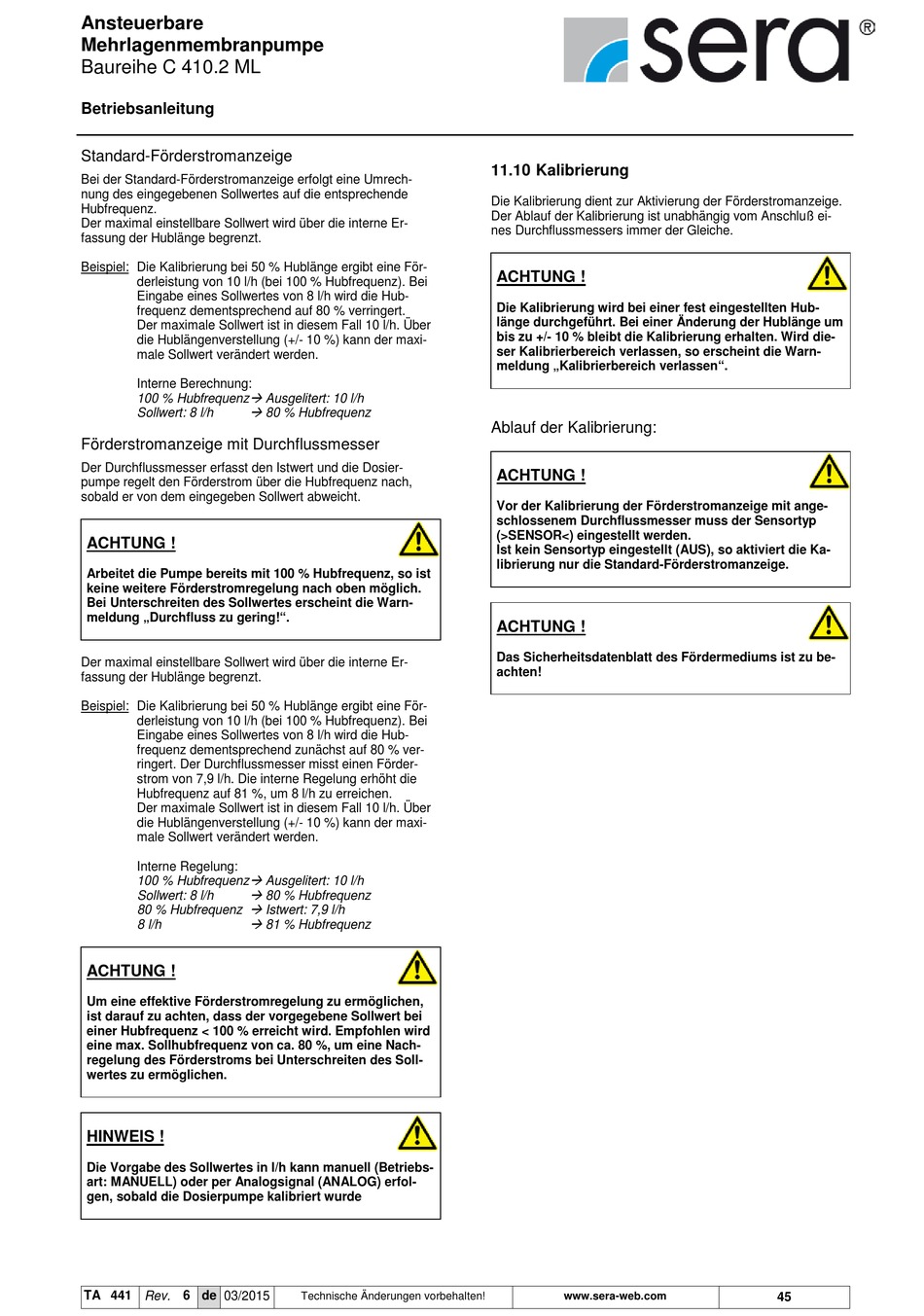

Ansteuerbare
Mehrlagenmembranpumpe
Baureihe C 410.2 ML
Betriebsanleitung
Standard-Förderstromanzeige
Bei der Standard-Förderstromanzeige erfolgt eine Umrech-
nung des eingegebenen Sollwertes auf die entsprechende
Hubfrequenz.
Der maximal einstellbare Sollwert wird über die interne Er-
fassung der Hublänge begrenzt.
Beispiel: Die Kalibrierung bei 50 % Hublänge ergibt eine För-
derleistung von 10 l/h (bei 100 % Hubfrequenz). Bei
Eingabe eines Sollwertes von 8 l/h wird die Hub-
frequenz dementsprechend auf 80 % verringert.
Der maximale Sollwert ist in diesem Fall 10 l/h. Über
die Hublängenverstellung (+/- 10 %) kann der maxi-
male Sollwert verändert werden.
Interne Berechnung:

100 % Hubfrequenz

Sollwert: 8 l/h
Förderstromanzeige mit Durchflussmesser
Der Durchflussmesser erfasst den Istwert und die Dosier-
pumpe regelt den Förderstrom über die Hubfrequenz nach,
sobald er von dem eingegeben Sollwert abweicht.
ACHTUNG !
Arbeitet die Pumpe bereits mit 100 % Hubfrequenz, so ist
keine weitere Förderstromregelung nach oben möglich.
Bei Unterschreiten des Sollwertes erscheint die Warn-
meldung „Durchfluss zu gering!".
Der maximal einstellbare Sollwert wird über die interne Er-
fassung der Hublänge begrenzt.
Beispiel: Die Kalibrierung bei 50 % Hublänge ergibt eine För-
derleistung von 10 l/h (bei 100 % Hubfrequenz). Bei
Eingabe eines Sollwertes von 8 l/h wird die Hub-
frequenz dementsprechend zunächst auf 80 % ver-
ringert. Der Durchflussmesser misst einen Förder-
strom von 7,9 l/h. Die interne Regelung erhöht die
Hubfrequenz auf 81 %, um 8 l/h zu erreichen.
Der maximale Sollwert ist in diesem Fall 10 l/h. Über
die Hublängenverstellung (+/- 10 %) kann der maxi-
male Sollwert verändert werden.
Interne Regelung:

100 % Hubfrequenz

Sollwert: 8 l/h

80 % Hubfrequenz

8 l/h
ACHTUNG !
Um eine effektive Förderstromregelung zu ermöglichen,
ist darauf zu achten, dass der vorgegebene Sollwert bei
einer Hubfrequenz < 100 % erreicht wird. Empfohlen wird
eine max. Sollhubfrequenz von ca. 80 %, um eine Nach-
regelung des Förderstroms bei Unterschreiten des Soll-
wertes zu ermöglichen.
HINWEIS !
Die Vorgabe des Sollwertes in l/h kann manuell (Betriebs-
art: MANUELL) oder per Analogsignal (ANALOG) erfol-
gen, sobald die Dosierpumpe kalibriert wurde
TA 441 Rev. 6 de 03/2015
Ausgelitert: 10 l/h
80 % Hubfrequenz
Ausgelitert: 10 l/h
80 % Hubfrequenz
Istwert: 7,9 l/h
81 % Hubfrequenz
Technische Änderungen vorbehalten!
11.10 Kalibrierung
Die Kalibrierung dient zur Aktivierung der Förderstromanzeige.
Der Ablauf der Kalibrierung ist unabhängig vom Anschluß ei-
nes Durchflussmessers immer der Gleiche.
ACHTUNG !
Die Kalibrierung wird bei einer fest eingestellten Hub-
länge durchgeführt. Bei einer Änderung der Hublänge um
bis zu +/- 10 % bleibt die Kalibrierung erhalten. Wird die-
ser Kalibrierbereich verlassen, so erscheint die Warn-
meldung „Kalibrierbereich verlassen".

Ablauf der Kalibrierung:

ACHTUNG !
Vor der Kalibrierung der Förderstromanzeige mit ange-
schlossenem Durchflussmesser muss der Sensortyp
(>SENSOR<) eingestellt werden.
Ist kein Sensortyp eingestellt (AUS), so aktiviert die Ka-
librierung nur die Standard-Förderstromanzeige.
ACHTUNG !
Das Sicherheitsdatenblatt des Fördermediums ist zu be-
achten!
