Ansteuerbare
Mehrlagenmembranpumpe
Baureihe C 410.2 ML
Betriebsanleitung
1
Quickstart
Der Quickstart dient zur schnellen Inbetriebnahme der Pumpe
ohne komplettes Studium der Betriebsanleitung.
ACHTUNG !
Der Quickstart hat nicht den Anspruch der Vollständigkeit
und entbindet den Bediener nicht vom Studium der kom-
pletten Anleitung!
1.1
Netzanschluss
Die sera Mehrlagenmembranpumpe wird anschlussfertig mit
einem 2 m langen Netzkabel und CEE-Stecker/ 16A 5-polig 6h
geliefert. Der Betriebsspannungsbereich der Dosierpumpe liegt
bei 380 – 420 V, 50/60 Hz.

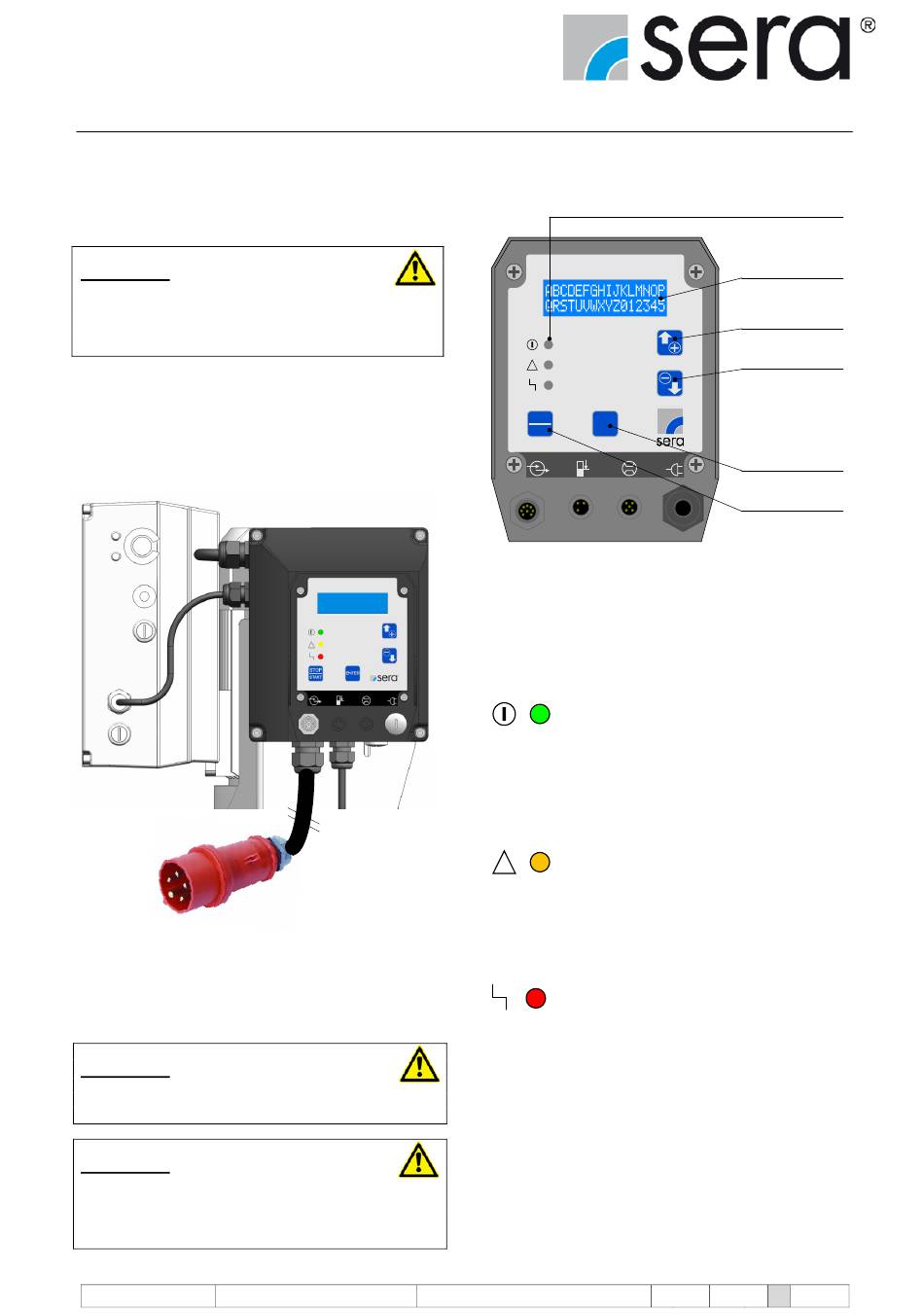

Abb.01 (Netzanschluss)
Für den Netzanschluss sind 3~ 400V + Neutralleiter + Schutz-
leiter erforderlich.
Der Ableitstrom gegen Erde beträgt ca. 7 mA.
Empfohlene Absicherung: 3-poliger Sicherungsautomat C10A
ACHTUNG !
Pumpe nur an einem geerdetem Netz betreiben !
ACHTUNG !
Nach Wiedereinschalten oder Wiederkehr der Spannungs-
versorgung nach Netzausfall startet die Pumpe wieder mit
der Einstellung und in der gewählten Betriebsart !
4
www.sera-web.com
1.2
Bedienelemente
STOP
ENTER
START
Abb. 02 (Bedienfeld der Elektronik)
1.3
LED-Betriebsanzeigen
Drei Leuchtdioden (LED) zeigen den Status der Pumpe an:
Grün:
Betriebs- und Hubanzeige
Beim Einschalten der Pumpe leuchtet die grüne LED dauerhaft
auf. Mit der Betriebsanzeige ist eine Hubanzeige kombiniert,
d.h. im Pumpenbetrieb blinkt die LED mit der aktuellen Hub-
frequenz.
Gelb:
Warnungsanzeige
Die gelbe LED zeigt alle auftretenden Warnmeldungen an (vgl.
Tab. 09). Zusätzlich zur Warnungsanzeige per LED erscheint
in der LCD-Anzeige eine Störungsmeldung in Klartext.
Rot:
Störungsanzeige
Die rote LED zeigt alle auftretenden Störungen an (vgl. Tab.
09). Zusätzlich zur Störungsanzeige per LED erscheint in der
LCD-Anzeige eine Störungsmeldung in Klartext.
Technische Änderungen vorbehalten!
LED-Betriebsanzeigen
LCD-Anzeige
UP-Taste
DOWN-Taste
ENTER-Taste
STOP/START-Taste
TA 441 Rev. 6 de 03/2015
