Ansteuerbare
Mehrlagenmembranpumpe
Baureihe C 410.2 ML
Betriebsanleitung
IMPULSSPEICHER ein-/ausschalten
Die Pumpe ist mit einem Impulsspeicher ausgestattet, der
wahlweise ein- und ausgeschaltet werden kann. Es können
maximal 999 Hübe gespeichert werden.
Gehen die Impulse schneller ein als die Pumpe arbeiten kann,
werden die Impulse zwischengespeichert und die Hübe später
abgearbeitet.
Beispiel: Bei der Einstellung 1:50 sind 5 Impulse im
Speicher Abarbeitung von 5 x 50 = 250 Hüben.
RD + BU
PK
GY
Sammelstörung
YE
GN
BN
WH

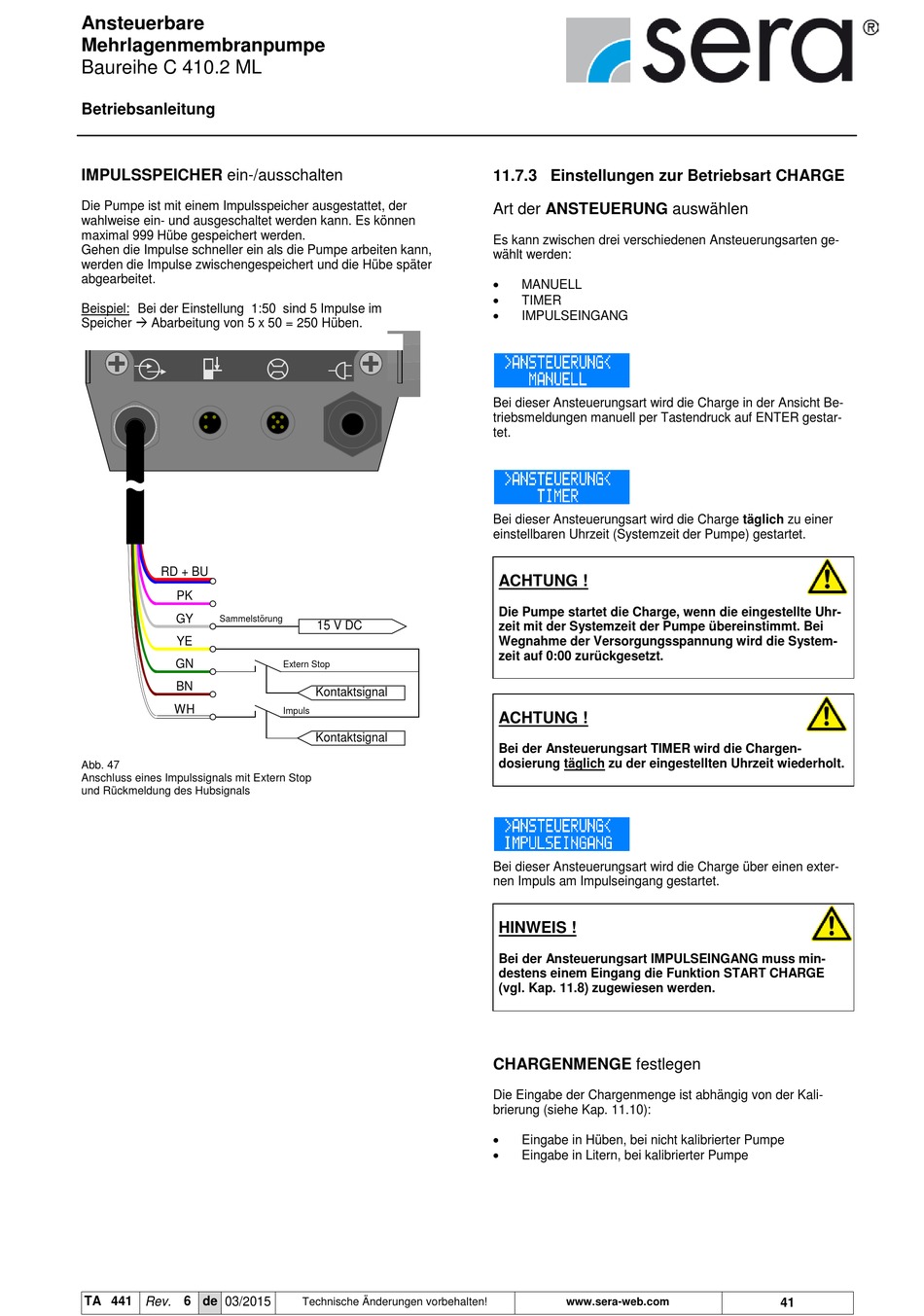

Abb. 47
Anschluss eines Impulssignals mit Extern Stop
und Rückmeldung des Hubsignals
TA 441 Rev. 6 de 03/2015
15 V DC
Extern Stop
Kontaktsignal
Impuls
Kontaktsignal
Technische Änderungen vorbehalten!
11.7.3 Einstellungen zur Betriebsart CHARGE
Art der ANSTEUERUNG auswählen
Es kann zwischen drei verschiedenen Ansteuerungsarten ge-
wählt werden:
•
MANUELL
•
TIMER
•
IMPULSEINGANG
Bei dieser Ansteuerungsart wird die Charge in der Ansicht Be-
triebsmeldungen manuell per Tastendruck auf ENTER gestar-
tet.
Bei dieser Ansteuerungsart wird die Charge täglich zu einer
einstellbaren Uhrzeit (Systemzeit der Pumpe) gestartet.
ACHTUNG !
Die Pumpe startet die Charge, wenn die eingestellte Uhr-
zeit mit der Systemzeit der Pumpe übereinstimmt. Bei
Wegnahme der Versorgungsspannung wird die System-
zeit auf 0:00 zurückgesetzt.
ACHTUNG !
Bei der Ansteuerungsart TIMER wird die Chargen-
dosierung täglich zu der eingestellten Uhrzeit wiederholt.
Bei dieser Ansteuerungsart wird die Charge über einen exter-
nen Impuls am Impulseingang gestartet.
HINWEIS !
Bei der Ansteuerungsart IMPULSEINGANG muss min-
destens einem Eingang die Funktion START CHARGE
(vgl. Kap. 11.8) zugewiesen werden.
CHARGENMENGE festlegen
Die Eingabe der Chargenmenge ist abhängig von der Kali-
brierung (siehe Kap. 11.10):
•
Eingabe in Hüben, bei nicht kalibrierter Pumpe
•
Eingabe in Litern, bei kalibrierter Pumpe
www.sera-web.com
41
