Ansteuerbare
Mehrlagenmembranpumpe
Baureihe C 410.2 ML
Betriebsanleitung
10.3.2 Niveaueingang mit Voralarm und
Trockenlauf
HINWEIS !
Voralarm und Trockenlauf werden an derselben Buchse
angeschlossen. Beide Eingänge sind ab Werk auf ab-
schwimmend schließend eingestellt.
Die Eingänge können – je nach Bedarf – konfiguriert wer-
den.
Symbol:
STOP
START
Anschlussbuchse für
den Niveaueingang

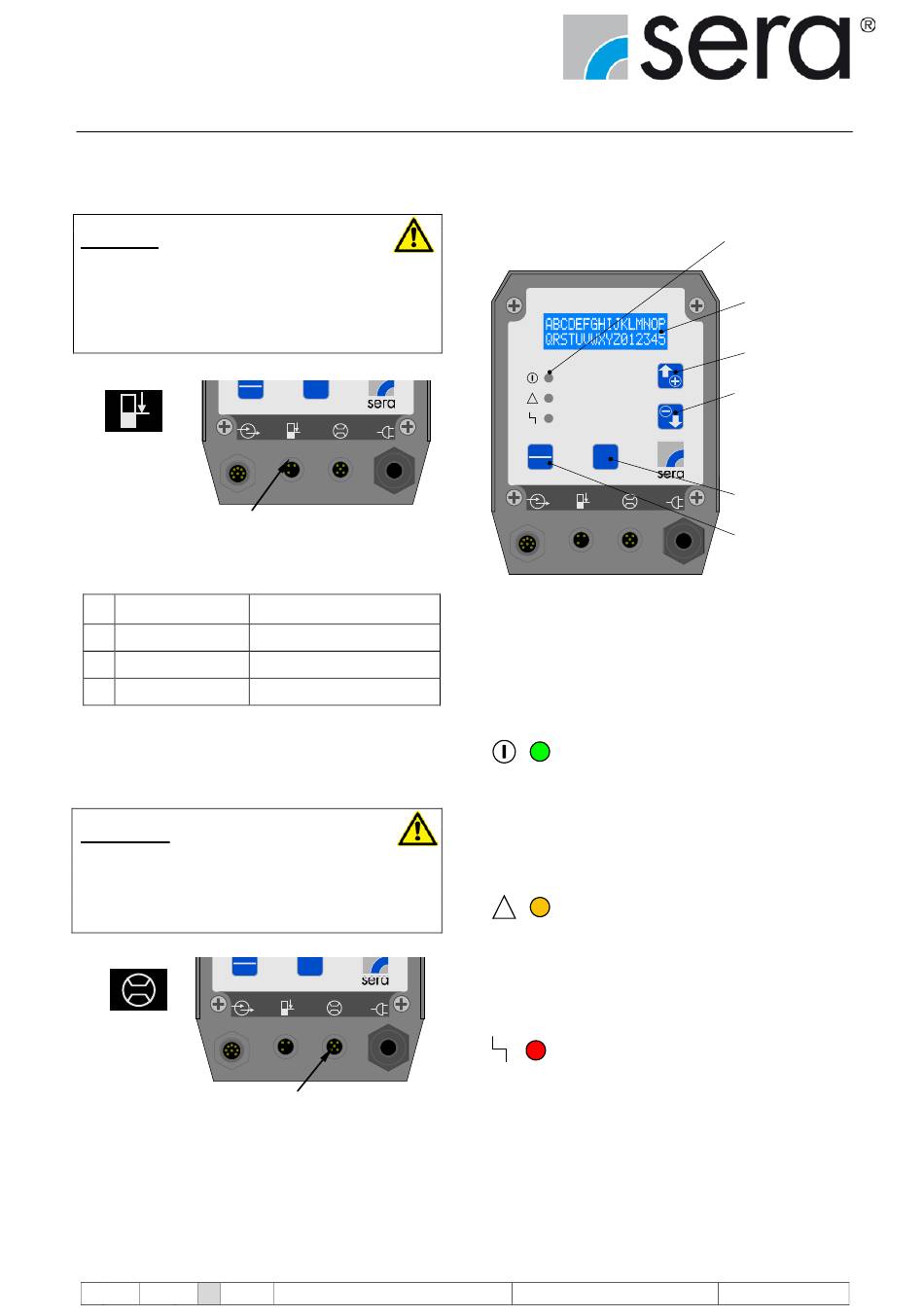

Abb. 41 (Anschluss Vor- / Endkontakt)
Aderfarbe
Pin
Bezeichnung
Standardkabel
1
Voralarm
braun
3
Masse
blau
4
Trockenlauf
schwarz
Tab. 08 Pinbelegung
10.3.3 Eingang für Strömungsüberwachung
und Durchflussmessung
ACHTUNG !
An der Dosierpumpe dürfen nur Strömungswächter und
Durchflussmesser von sera angeschlossen werden.
Bei Verwendung eines anderen Fabrikats kann die Elek-
tronik beschädigt werden.
Symbol:
STOP
START
Anschlussbuchse für die
Strömungsüberwachung /
Durchflussmessung
Abb. 42 Anschluss Strömungsüberwachung / Durchflussmessung
Geliefert werden die sera Strömungswächter und - Durch-
flussmesser komplett mit Kabel und Stecker. Der elektrische
Anschluss erfolgt direkt an der 5-poligen Anschlussbuchse.
TA 441 Rev. 6 de 03/2015
ENTER
ENTER
Technische Änderungen vorbehalten!
11
Bedienung
11.1 Bedienelemente
STOP
ENTER
START
Abb. 43 (Bedienfeld der Elektronik)
11.2 LED-Betriebsanzeigen
Drei Leuchtdioden (LED) zeigen den Status der Pumpe an:
Grün:
Betriebs- und Hubanzeige
Beim Einschalten der Pumpe leuchtet die grüne LED dauerhaft
auf. Mit der Betriebsanzeige ist eine Hubanzeige kombiniert,
d.h. im Pumpenbetrieb blinkt die LED mit der aktuellen Hub-
frequenz.
Gelb:
Warnungsanzeige
Die gelbe LED zeigt alle auftretenden Warnmeldungen an (vgl.
Tab. 09). Zusätzlich zur Warnungsanzeige per LED erscheint
in der LCD-Anzeige eine Störungsmeldung in Klartext.
Rot:
Störungsanzeige
Die rote LED zeigt alle auftretenden Störungen an (vgl. Tab.
09). Zusätzlich zur Störungsanzeige per LED erscheint in der
LCD-Anzeige eine Störungsmeldung in Klartext.
www.sera-web.com
LED-Betriebsanzeigen
LCD-Anzeige
UP-Taste
DOWN-Taste
ENTER-Taste
STOP/START-Taste
29
