Ansteuerbare
Mehrlagenmembranpumpe
Baureihe C 410.2 ML
Betriebsanleitung
Gewindestift
Handrad
Scheibenskala mit Prozentanzeige

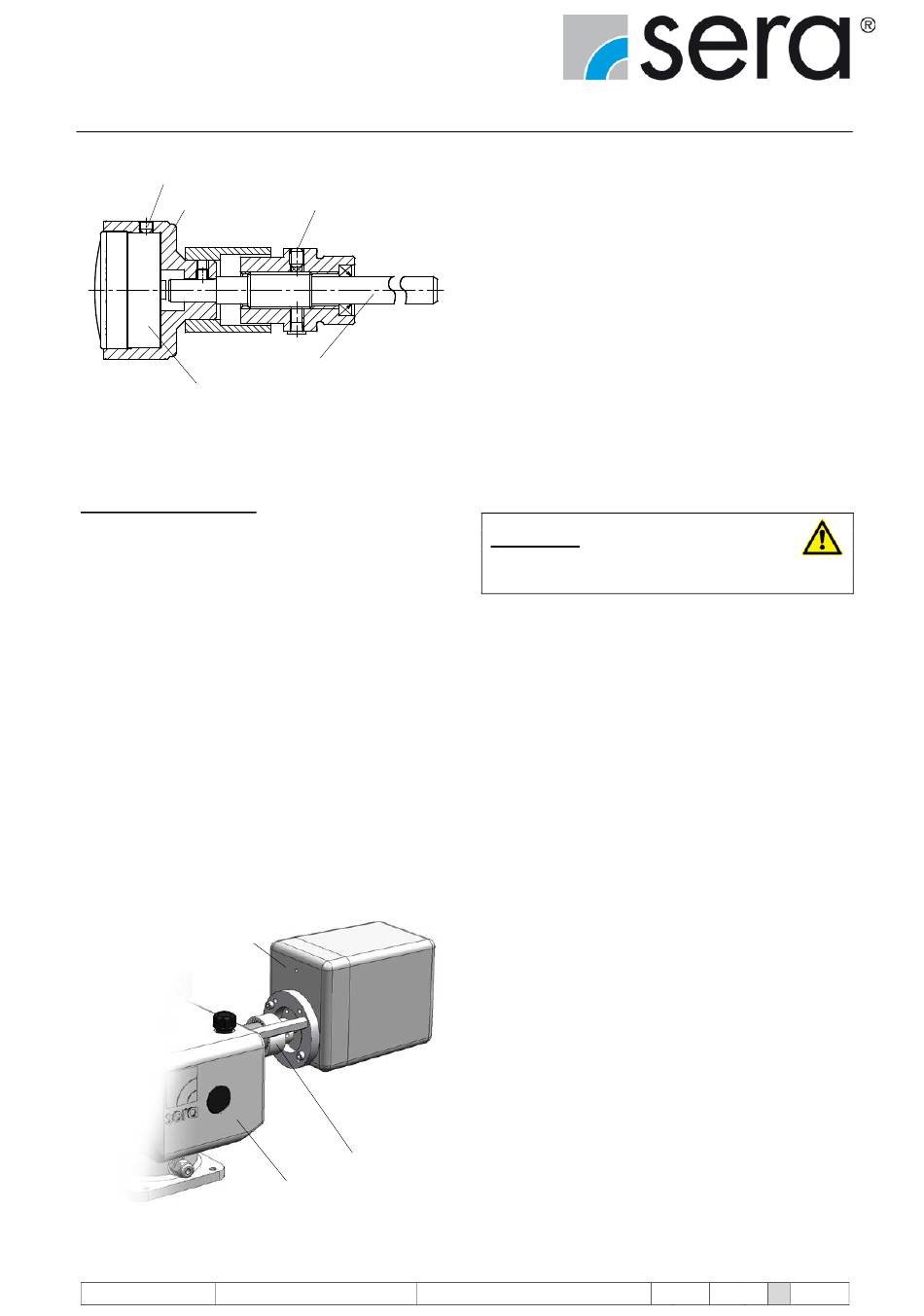

Abb. 13 Hublängenverstellung mit Positionsanzeiger
Justieren der Scheibenskala:
•
Mehrlagen-Membranpumpe einschalten
•
Gewindestift lösen
•
Scheibenskala aus dem Handrad herausnehmen
•
Scheibenskala von Hand auf 0%-Stellung drehen
•
mit Hilfe des Handrades Hublänge 0% einstellen.
Handrad soweit im Uhrzeigersinn drehen bis keine Hub-
bewegung mehr zu spüren ist (Schubstange schlägt nicht
mehr an die Stellspindel)
•
Scheibenskala wieder einsetzen
•
Scheibenskala mittels Gewindestift im Handrad sichern
•
gewünschte Hublänge einstellen
8.2.3.3
automatische Hublängenverstellung
durch elektrischen Stellantrieb
Der elektrische Stellantrieb ist direkt am Hubgetriebe der Do-
sierpumpe montiert. Die Drehbewegung der Stellmotor-
Antriebswelle wird über eine Kupplung auf die Stellspindel
übertragen. Die Axialverschiebung wird in der Kupplung aus-
geglichen.
Stellantrieb
Abb. 14 Hublängenverstellung über elektrischen Stellantrieb
16
Arretierung
(Stellspindel)
Kupplung
Hubgetriebe
www.sera-web.com
Bei Dosierpumpen mit elektrischem Stellantrieb kann die Hub-
länge nicht mehr manuell an der Pumpe eingestellt werden.
(Ausnahme: Stellmotor mit Handrad)
Der Stellantrieb ist serienmäßig mit zwei eingebauten Endla-
genschaltern sowie einem Stellungspotentiometer zur Positi-
onsrückmeldung ausgestattet.
Beide Endlagenschalter sind ab Werk so eingestellt, dass der
Antrieb auch bei anliegender Steuerspannung in der Null- und
100%-Position der Pumpen-Hubeinstellung abschaltet.
Dadurch ist gewährleistet, dass eine Verstellung nur im zuläs-
sigen Bereich erfolgen kann. Das Stellungspotentiometer wird
über eine Rutschkupplung angetrieben, die eine Beschädigung
durch falsch eingestellte Endschalter verhindert.
Die Ansteuerung erfolgt über entsprechende Regeleinheiten
(siehe sera Zubehör).
Die eingestellte Hublänge kann an der Pumpe abgelesen wer-
den (Prozentskala).
Hinweise zum elektrischen Anschluss befinden sich in der Ab-
deckung (Haube) des Stellantriebes.
ACHTUNG !
Die Verstellung darf nur bei laufender Pumpe erfolgen!
8.2.3.4
autom Hublängenverstellung durch
elektrischen Stellantrieb mit inte-
griertem Stellungsregler (PMR3)
wie Kap. 8.2.3.3, zusätzlich:
•
Stellungsregler PMR3
Über den, in den Stellantrieb integrierten Stellungsregler
PMR3, kann die Stellmotorstellung von 0...100% proportional
zum angeschlossenen Eingangssignal verstellt werden.
Optional kann der Stellantrieb auch mit einem Sammelstör-
signal ausgestattet werden.
Hinweise zum elektrischen Anschluss befinden sich in der Ab-
deckung (Haube) des Stellantriebes.
Technische Änderungen vorbehalten!
TA 441 Rev. 6 de 03/2015
