Ansteuerbare
Mehrlagenmembranpumpe
Baureihe C 410.2 ML
Betriebsanleitung
Beschleunigungsmassekräfte, bedingt durch die Rohrleitungs-
geometrie, abgebaut werden müssen.
Behälter
Absperrarmatur
Pulsationsdämpfer
(saugseitig)

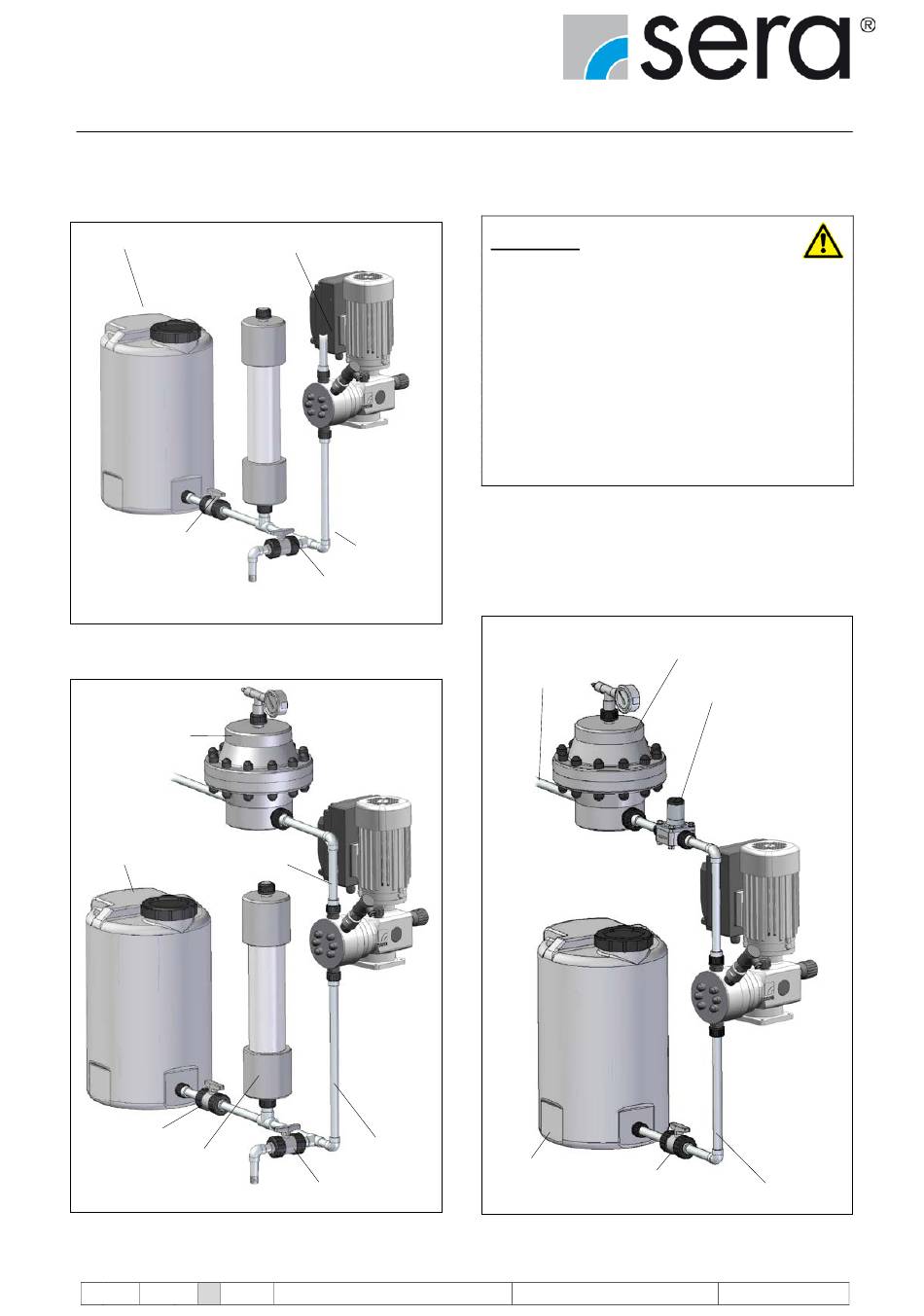

Abb. 31 Installation Pulsationsdämpfer (II)
Pulsationsdämpfer
(druckseitig)
Behälter Druckleitung
Absperrarmatur
Pulsationsdämpfer
(saugseitig)
Abb. 32 Installation Pulsationsdämpfer (III)
TA 441 Rev. 6 de 03/2015
Druckleitung
Saugleitung
Entleerungsarmatur
Saugleitung
Entleerungsarmatur
Technische Änderungen vorbehalten!
ACHTUNG !
Bei ungedämpften Beschleunigungsmassekräften kann es
zu folgenden Störungen / Schäden kommen:
Förderstromschwankungen
Dosierfehlern
Druckstößen
Ventilschlägen
erhöhtem Verschleiß auf der Saug- und Druckseite der
Pumpe;
mechanischen Zerstörungen der Pumpe
Leckagen und schlagenden Ventilen infolge Überschrei-
tung des zulässigen Maximaldrucks auf der Pumpen-
druckseite.
Einbau von Saug- und/ oder Druck-Pulsationsdämpfer nahe
am Pumpenkopf.
Bei der Kombination von Pulsationsdämpfer und Druckhalte-
ventil das Druckhalteventil zwischen Pumpe und Pulsations-
dämpfer installieren.
Druckleitung
Behälter
Absperrarmatur
Abb. 33 Installation Pulsationsdämpfer und Druckhalteventil
www.sera-web.com
Pulsationsdämpfer
(druckseitig)
Druckhalteventil
Saugleitung
