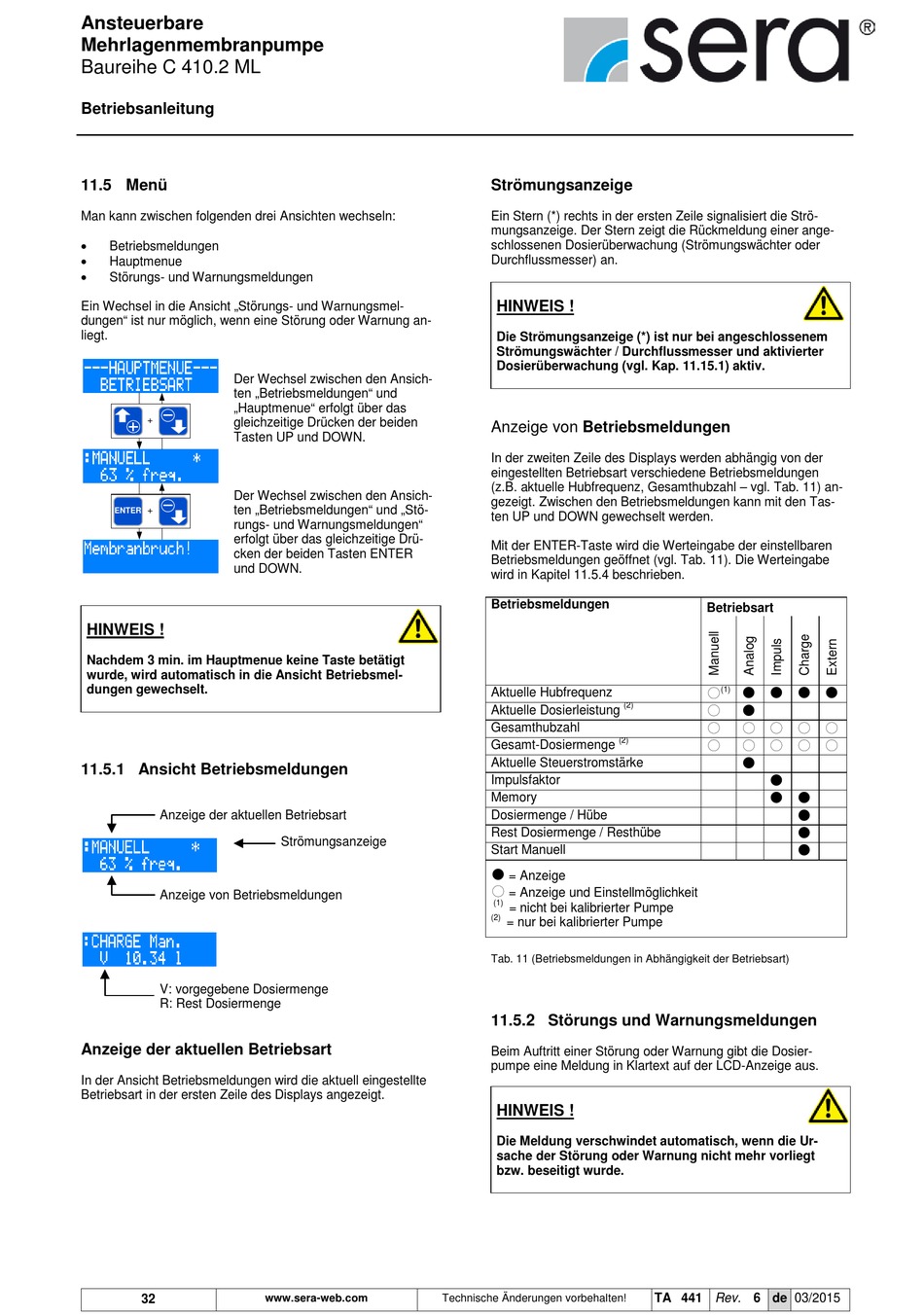

Ansteuerbare
Mehrlagenmembranpumpe
Baureihe C 410.2 ML
Betriebsanleitung
11.5 Menü
Man kann zwischen folgenden drei Ansichten wechseln:
•
Betriebsmeldungen
•
Hauptmenue
•
Störungs- und Warnungsmeldungen
Ein Wechsel in die Ansicht „Störungs- und Warnungsmel-
dungen" ist nur möglich, wenn eine Störung oder Warnung an-
liegt.
Der Wechsel zwischen den Ansich-
ten „Betriebsmeldungen" und
„Hauptmenue" erfolgt über das
+
gleichzeitige Drücken der beiden
Tasten UP und DOWN.
Der Wechsel zwischen den Ansich-
ten „Betriebsmeldungen" und „Stö-
+
ENTER
rungs- und Warnungsmeldungen"
erfolgt über das gleichzeitige Drü-
cken der beiden Tasten ENTER
und DOWN.
HINWEIS !
Nachdem 3 min. im Hauptmenue keine Taste betätigt
wurde, wird automatisch in die Ansicht Betriebsmel-
dungen gewechselt.
11.5.1 Ansicht Betriebsmeldungen
Anzeige der aktuellen Betriebsart
Anzeige von Betriebsmeldungen
V: vorgegebene Dosiermenge
R: Rest Dosiermenge
Anzeige der aktuellen Betriebsart
In der Ansicht Betriebsmeldungen wird die aktuell eingestellte
Betriebsart in der ersten Zeile des Displays angezeigt.
32
Strömungsanzeige
www.sera-web.com
Strömungsanzeige
Ein Stern (*) rechts in der ersten Zeile signalisiert die Strö-
mungsanzeige. Der Stern zeigt die Rückmeldung einer ange-
schlossenen Dosierüberwachung (Strömungswächter oder
Durchflussmesser) an.
HINWEIS !
Die Strömungsanzeige (*) ist nur bei angeschlossenem
Strömungswächter / Durchflussmesser und aktivierter
Dosierüberwachung (vgl. Kap. 11.15.1) aktiv.
Anzeige von Betriebsmeldungen
In der zweiten Zeile des Displays werden abhängig von der
eingestellten Betriebsart verschiedene Betriebsmeldungen
(z.B. aktuelle Hubfrequenz, Gesamthubzahl – vgl. Tab. 11) an-
gezeigt. Zwischen den Betriebsmeldungen kann mit den Tas-
ten UP und DOWN gewechselt werden.
Mit der ENTER-Taste wird die Werteingabe der einstellbaren
Betriebsmeldungen geöffnet (vgl. Tab. 11). Die Werteingabe
wird in Kapitel 11.5.4 beschrieben.
Betriebsmeldungen
Aktuelle Hubfrequenz
Aktuelle Dosierleistung
Gesamthubzahl
Gesamt-Dosiermenge
Aktuelle Steuerstromstärke
Impulsfaktor
Memory
Dosiermenge / Hübe
Rest Dosiermenge / Resthübe
Start Manuell
= Anzeige
= Anzeige und Einstellmöglichkeit
(1)
= nicht bei kalibrierter Pumpe
(2)
= nur bei kalibrierter Pumpe
Tab. 11 (Betriebsmeldungen in Abhängigkeit der Betriebsart)
11.5.2 Störungs und Warnungsmeldungen
Beim Auftritt einer Störung oder Warnung gibt die Dosier-
pumpe eine Meldung in Klartext auf der LCD-Anzeige aus.
HINWEIS !
Die Meldung verschwindet automatisch, wenn die Ur-
sache der Störung oder Warnung nicht mehr vorliegt
bzw. beseitigt wurde.
Technische Änderungen vorbehalten!
Betriebsart
(1)
(2)
(2)
TA 441 Rev. 6 de 03/2015
