Ansteuerbare
Mehrlagenmembranpumpe
Baureihe C 410.2 ML
Betriebsanleitung
12.4 Membranwechsel
12.4.1 Allgemein
Für eine fehlerfreie Funktion der Mehrlagen-Membranpumpe
und zur Einhaltung der geforderten Sicherheits- und Schutzei-
genschaften – insbesondere in explosionsgefährdeten Berei-
chen – ist das regelmäßige Prüfen und Austauschen der Mehr-
lagenmembranen unumgänglich.
ACHTUNG !
Vor dem Membranwechsel ist die Pumpe zu entleeren, ggf.
mit geeigneter Flüssigkeit zu spülen um den Kontakt mit
aggressiven u./od. giftigen Medien zu vermeiden !
ACHTUNG !
Der Membranwechsel ist nur am drucklosen System vor-
zunehmen!
•
Antriebsmotor der Mehrlagen-Membranpumpe während
der Wartung oder Reparatur ausschalten und gegen un-
beabsichtigtes oder unbefugtes Wiedereinschalten si-
chern!
•
Schutzmaßnahmen ergreifen: Schutzanzug, Atemschutz,
Schutzbrille benutzen. In unmittelbarer Nähe der Pumpe
ein Gefäß mit geeigneter Flüssigkeit zum Abwaschen von
Spritzern des Fördermediums bereitstellen.
•
Mehrlagen-Membranpumpe mit geeignetem Spülmittel so
spülen, dass kein Fördermedium im Pumpenkörper ver-
bleibt. Andernfalls tritt bei der Demontage Fördermedium
aus. Die ausgespülte Flüssigkeit berührungssicher auf-
fangen und umweltfreundlich entsorgen! Diese Maßnah-
me muss auch vor einem evtl. Versand zu Reparaturzwe-
cken der Mehrlagen-Membranpumpe erfolgen.
TA 441 Rev. 6 de 03/2015
Technische Änderungen vorbehalten!

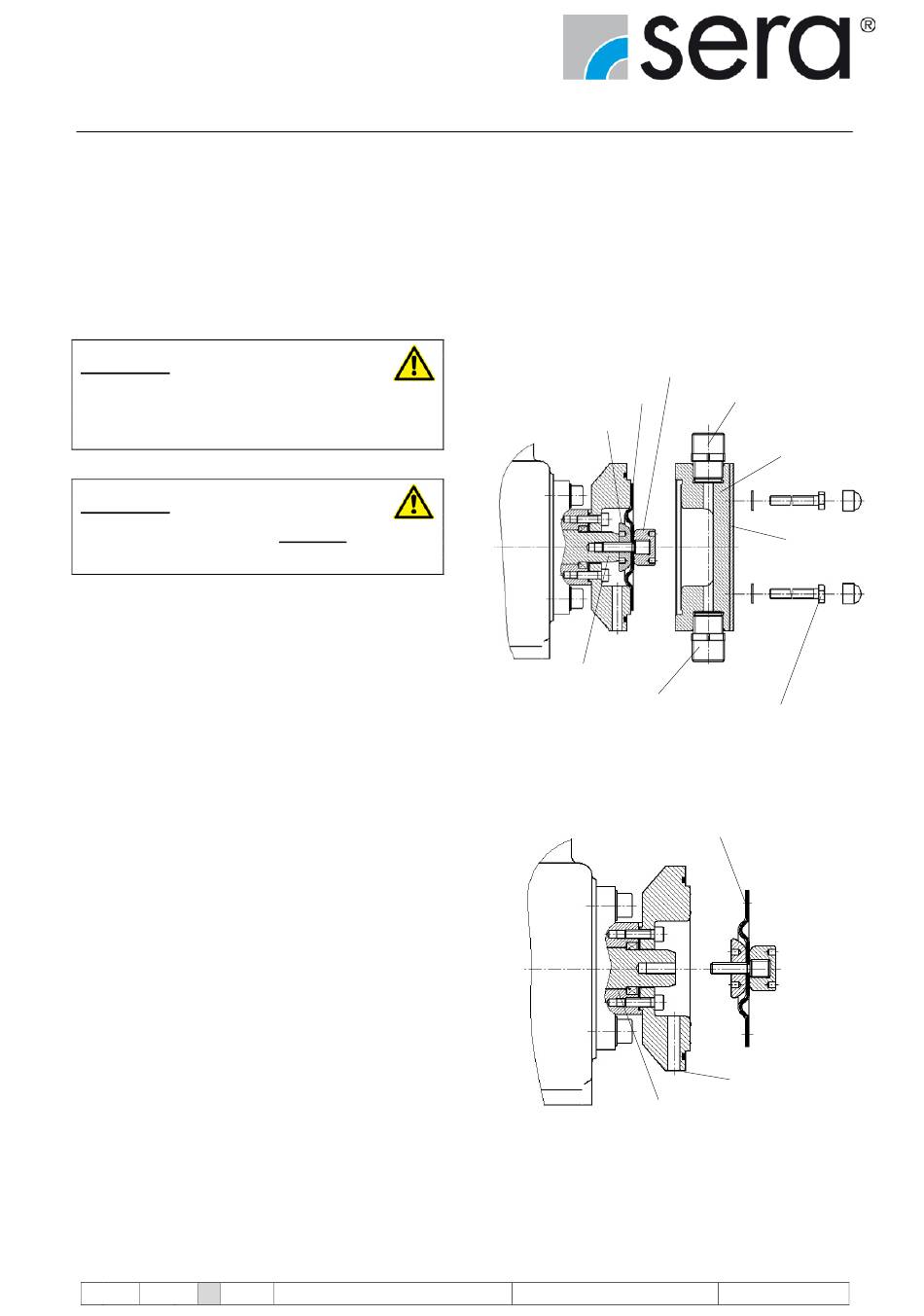

12.4.2 Membranwechsel
Die Mehrlagenmembrane ist als komplett vormontierte Memb-
rane auszutauschen
•
Hublängenverstellung auf 0% Hublänge einstellen
(vorderster Punkt)
•
Befestigungsschrauben am Pumpenkörper lösen
•
Pumpenkörper sowie ggf. Vorlegeplatte nach vorne
abnehmen
Mehrlagenmembrane
Druckplatte rückseitig
Schubstange
Saugventil
Abb. 52
•
Mehrlagenmembrane aus der Schubstange
herausdrehen
Mehrlagenmembrane
Schubstange
Abb. 53
•
O-Ring entnehmen
•
Signaleinrichtung optisch auf Beschädigung prüfen
www.sera-web.com
Druckplatte mediumseitig
Druckventil
Pumpen-
körper
Vorlege-
platte
Befestigungsschraube
O-Ring
53
