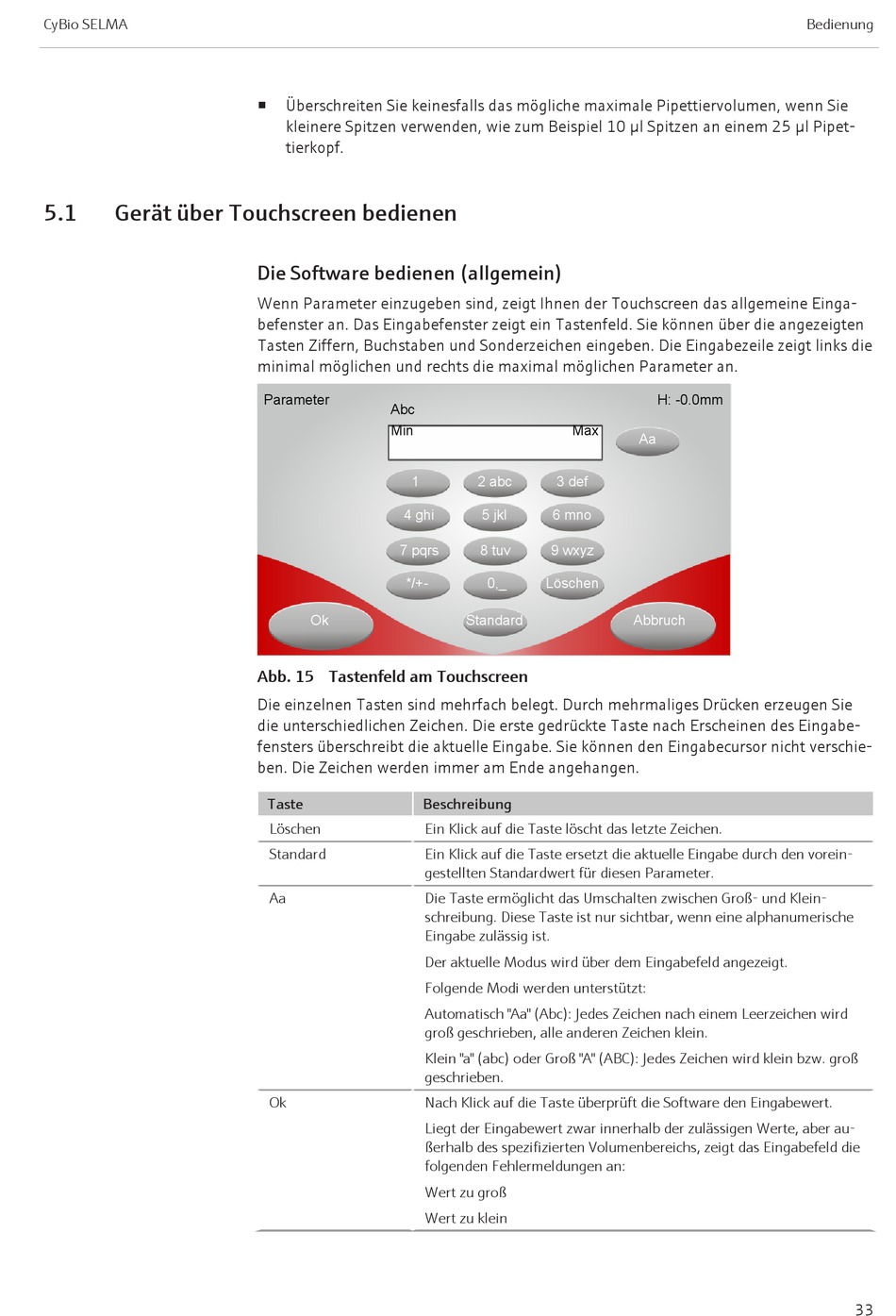

Endress+Hauser analytik jena CyBio SELMA Betriebsanleitung Seite 33

CyBio SELMA
5.1 Gerät über Touchscreen bedienen
Überschreiten Sie keinesfalls das mögliche maximale Pipettiervolumen, wenn Sie
¡
kleinere Spitzen verwenden, wie zum Beispiel 10 µl Spitzen an einem 25 µl Pipet-
tierkopf.
Die Software bedienen (allgemein)
Wenn Parameter einzugeben sind, zeigt Ihnen der Touchscreen das allgemeine Einga-
befenster an. Das Eingabefenster zeigt ein Tastenfeld. Sie können über die angezeigten
Tasten Ziffern, Buchstaben und Sonderzeichen eingeben. Die Eingabezeile zeigt links die
minimal möglichen und rechts die maximal möglichen Parameter an.
Parameter
Abc
Min
1
4 ghi
7 pqrs
*/+-
Ok
Abb. 15 Tastenfeld am Touchscreen
Die einzelnen Tasten sind mehrfach belegt. Durch mehrmaliges Drücken erzeugen Sie
die unterschiedlichen Zeichen. Die erste gedrückte Taste nach Erscheinen des Eingabe-
fensters überschreibt die aktuelle Eingabe. Sie können den Eingabecursor nicht verschie-
ben. Die Zeichen werden immer am Ende angehangen.
Taste Beschreibung
Löschen Ein Klick auf die Taste löscht das letzte Zeichen.
Standard Ein Klick auf die Taste ersetzt die aktuelle Eingabe durch den vorein-
gestellten Standardwert für diesen Parameter.
Aa Die Taste ermöglicht das Umschalten zwischen Groß- und Klein-
schreibung. Diese Taste ist nur sichtbar, wenn eine alphanumerische
Eingabe zulässig ist.
Der aktuelle Modus wird über dem Eingabefeld angezeigt.
Folgende Modi werden unterstützt:
Automatisch "Aa" (Abc): Jedes Zeichen nach einem Leerzeichen wird
groß geschrieben, alle anderen Zeichen klein.
Klein "a" (abc) oder Groß "A" (ABC): Jedes Zeichen wird klein bzw. groß
geschrieben.
Ok Nach Klick auf die Taste überprüft die Software den Eingabewert.
Liegt der Eingabewert zwar innerhalb der zulässigen Werte, aber au-
ßerhalb des spezifizierten Volumenbereichs, zeigt das Eingabefeld die
folgenden Fehlermeldungen an:
Wert zu groß
Wert zu klein
Max
2 abc 3 def
5 jkl 6 mno
8 tuv 9 wxyz
0,_ Löschen
Standard Abbruch
Bedienung
H: -0.0mm
Aa
33
