Endress+Hauser analytik jena CyBio SELMA Betriebsanleitung Seite 27

CyBio SELMA
4.3 Funktionstests
} Gerät an der Geräterückseite einschalten.
1
2
4
5
3

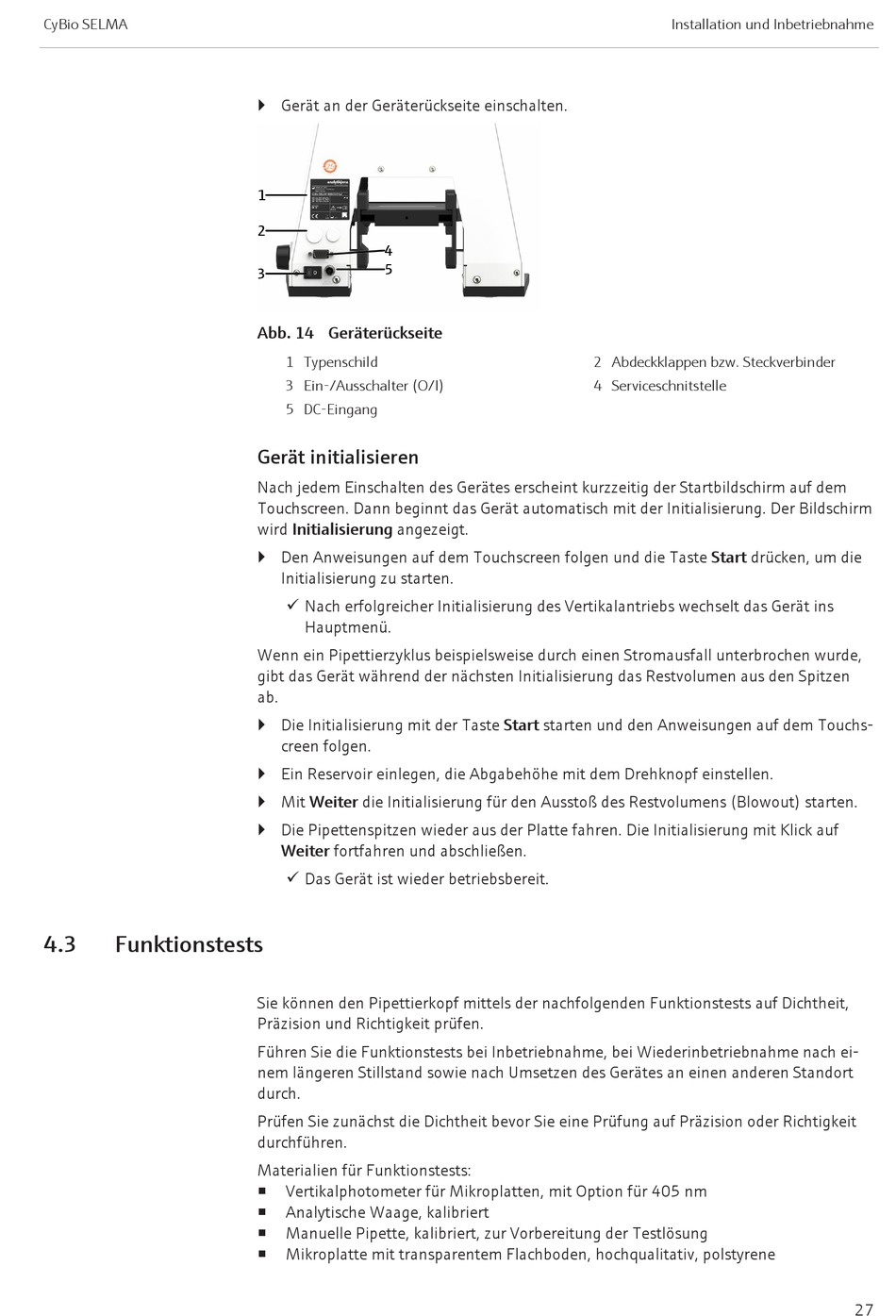

Abb. 14 Geräterückseite
1 Typenschild
3 Ein-/Ausschalter (O/I)
5 DC-Eingang
Gerät initialisieren
Nach jedem Einschalten des Gerätes erscheint kurzzeitig der Startbildschirm auf dem
Touchscreen. Dann beginnt das Gerät automatisch mit der Initialisierung. Der Bildschirm
wird Initialisierung angezeigt.
} Den Anweisungen auf dem Touchscreen folgen und die Taste Start drücken, um die
Initialisierung zu starten.
ü Nach erfolgreicher Initialisierung des Vertikalantriebs wechselt das Gerät ins
Hauptmenü.
Wenn ein Pipettierzyklus beispielsweise durch einen Stromausfall unterbrochen wurde,
gibt das Gerät während der nächsten Initialisierung das Restvolumen aus den Spitzen
ab.
} Die Initialisierung mit der Taste Start starten und den Anweisungen auf dem Touchs-
creen folgen.
} Ein Reservoir einlegen, die Abgabehöhe mit dem Drehknopf einstellen.
} Mit Weiter die Initialisierung für den Ausstoß des Restvolumens (Blowout) starten.
} Die Pipettenspitzen wieder aus der Platte fahren. Die Initialisierung mit Klick auf
Weiter fortfahren und abschließen.
ü Das Gerät ist wieder betriebsbereit.
Sie können den Pipettierkopf mittels der nachfolgenden Funktionstests auf Dichtheit,
Präzision und Richtigkeit prüfen.
Führen Sie die Funktionstests bei Inbetriebnahme, bei Wiederinbetriebnahme nach ei-
nem längeren Stillstand sowie nach Umsetzen des Gerätes an einen anderen Standort
durch.
Prüfen Sie zunächst die Dichtheit bevor Sie eine Prüfung auf Präzision oder Richtigkeit
durchführen.
Materialien für Funktionstests:
Vertikalphotometer für Mikroplatten, mit Option für 405 nm
¡
Analytische Waage, kalibriert
¡
Manuelle Pipette, kalibriert, zur Vorbereitung der Testlösung
¡
¡ Mikroplatte mit transparentem Flachboden, hochqualitativ, polstyrene
Installation und Inbetriebnahme
2 Abdeckklappen bzw. Steckverbinder
4 Serviceschnitstelle
27
