Endress+Hauser analytik jena CyBio SELMA Betriebsanleitung Seite 23

CyBio SELMA
1
2

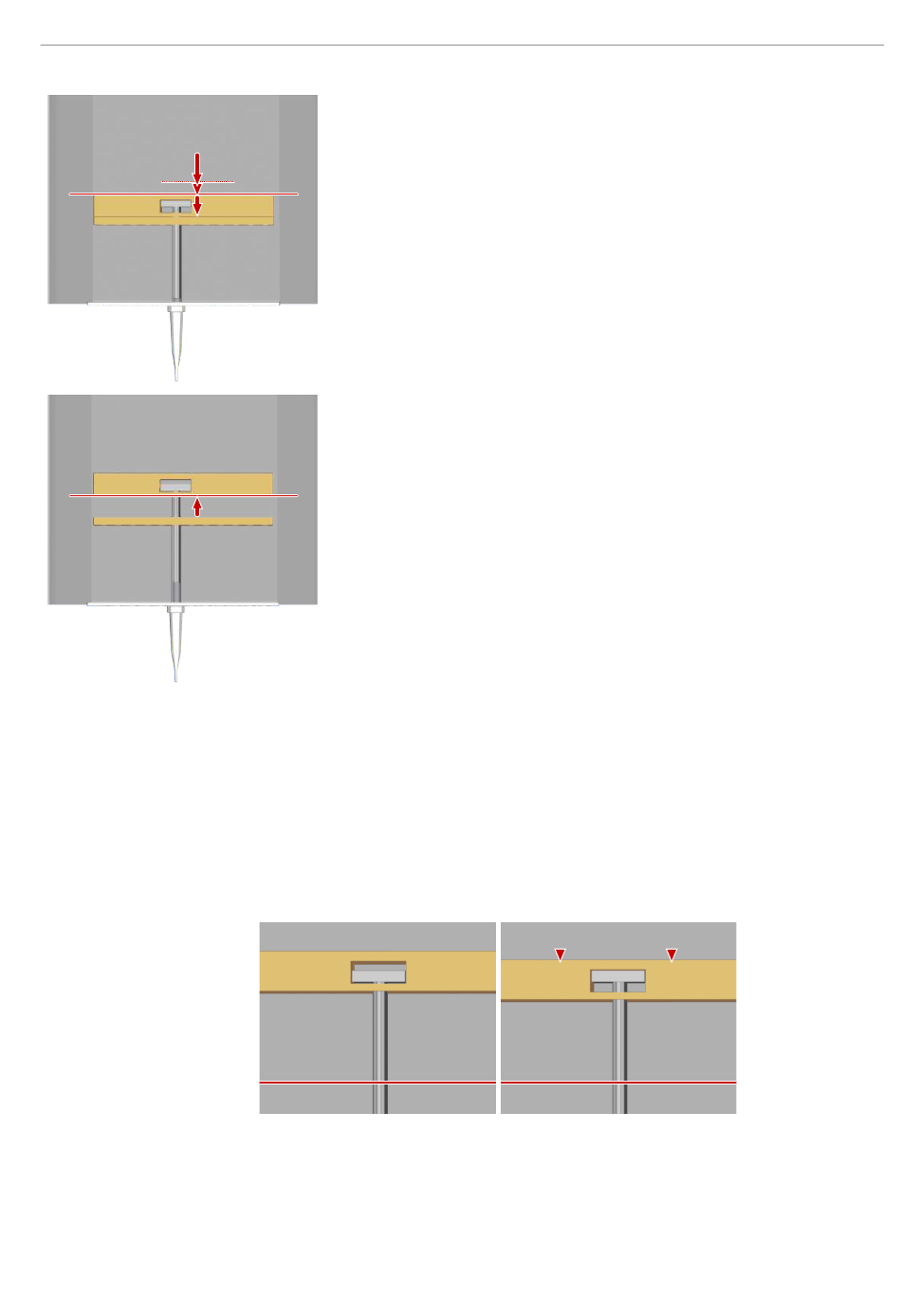

Dispensieren nominelles Volumen (1)
Das Dispensieren des nominellen Volumens erfolgt in die Zielkavität.
Die Platte fährt den Kolben herunter, dabei wird das Luftpolster in dem Ka-
nal komprimiert. Der entstehende Überdruck drückt die Flüssigkeit heraus.
Das Gerät dispensiert das nominelle Volumen.
Restvolumen und Blowout (2)
Das Restvolumen wird entweder verworfen oder wieder in die Quellkavität
zurückgegeben.
Für die vollständige Leerung der Pipettenspitze dispensiert der Pipettierkopf
das Restvolumen inklusive Blowout. Für den Blowout fährt die mechanische
Führung den Kolben über die Nulllage hinaus herunter.
Rückfahrt in die Ausgangsposition/Nulllage
Nach dem Blowout fährt die Platte den Kolben wieder in die Nulllage zurück.
Der Pipettierzyklus ist beendet.
Lose
Die mechanische Führung zum Anheben und Absenken der Kolben hat ein mechani-
sches Spiel (Lose). Das heißt: nach jeder Umkehr der Bewegungsrichtung legt die me-
chanische Führung einen zusätzlichen Weg zurück, ohne dabei die Bewegung auf die
Kolben zu übertragen. Dieser Weg entspricht der Lose.
Um Dosierfehler zu vermeiden, wird der Pipettierzyklus mechanisch so umgesetzt, dass
die Kolbenumkehr außerhalb des eigentlichen Pipettierbereiches liegt (Fahren in Null-
lage, Aspirieren mit Überhub) bzw. durch eine geeignete Bewegung ausgeglichen wird
(Dispensieren mit Überhub).
Abb. 12 Überwinden der Lose nach Aspirieren
Technische Beschreibung
23
