Technische Beschreibung
Taster "move + pip"
Drehknopf
Touchscreen
14
Aspirieren einer Flüssigkeit
¡
¡ Dispensieren der Flüssigkeit
¡ Restausstoß der Flüssigkeit (Blowout)
¡ Kolben in Nulllage fahren
Der Pipettierkopf wird hierbei nicht bewegt, lediglich die Kolben.
Über den Taster "move + pip" können Sie Pipettierroutinen wiederholt ausführen.
Mit dem Taster "move + pip" lösen Sie im Gegensatz zum Taster "pip" zusätzlich die verti-
kale Bewegung des Pipettierkopfes aus. Nach dem Pipettieren fährt der Pipettierkopf
wieder in seine Ausgangslage zurück.
Es ergibt sich folgender Ablauf:
¡ Anfahren der gespeicherten Pipettierhöhe
¡ Pipettieren
Anfahren der Höhe vor dem Pipettieren
¡
Mit dem Drehknopf am rechten Gerätefuß können Sie den Pipettierkopf in vertikaler
Richtung bewegen. Sie können die Höhe des Pipettierkopfes so einstellen, dass Sie Mi-
kroplatten wechseln können. Mit dem Drehknopf positionieren Sie außerdem die Pipet-
tenspitzen im Well einer Mikroplatte.
Mit der Drehrichtung bestimmen Sie die Fahrrichtung des Pipettierkopfes.

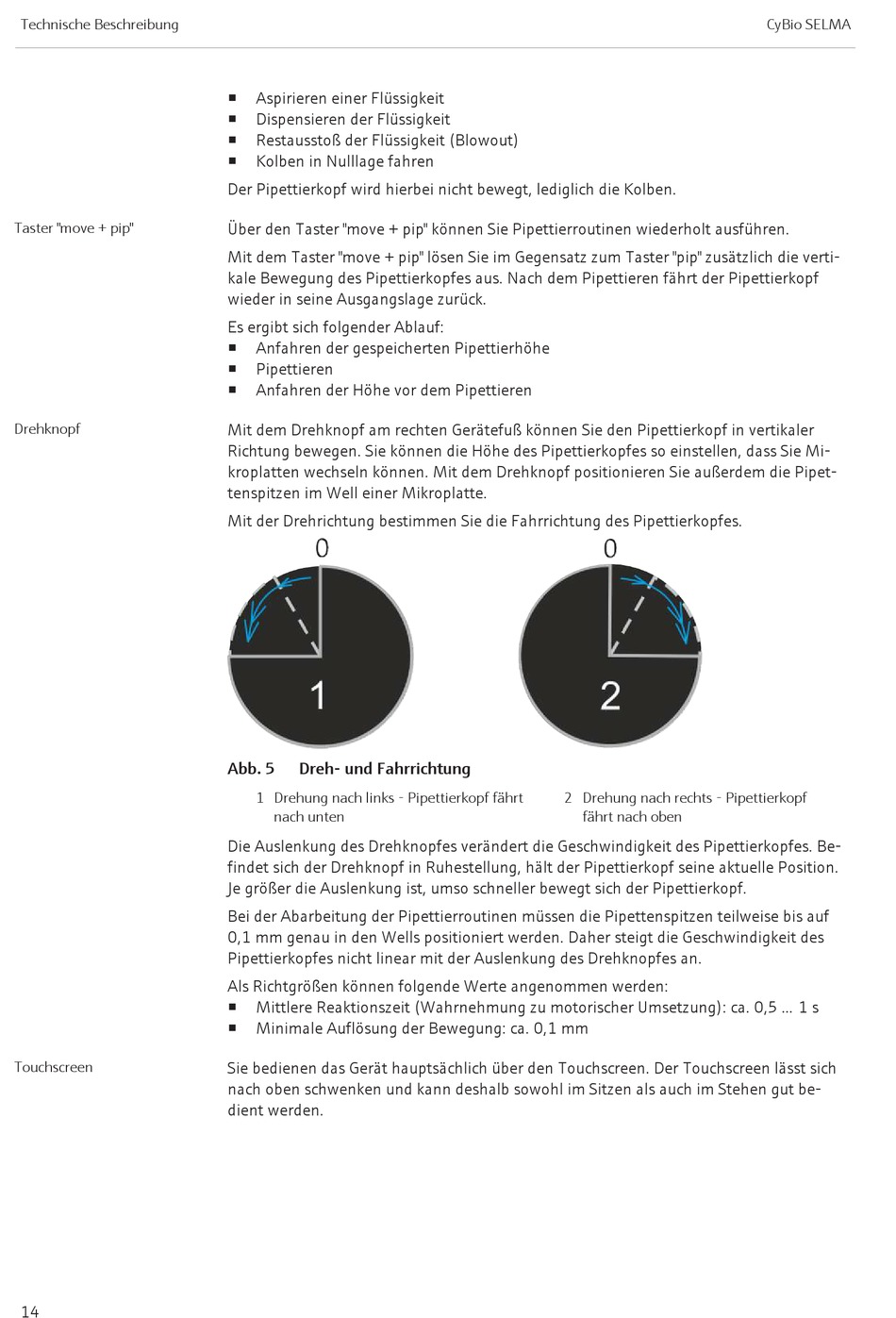

Abb. 5 Dreh- und Fahrrichtung
1 Drehung nach links - Pipettierkopf fährt
nach unten
Die Auslenkung des Drehknopfes verändert die Geschwindigkeit des Pipettierkopfes. Be-
findet sich der Drehknopf in Ruhestellung, hält der Pipettierkopf seine aktuelle Position.
Je größer die Auslenkung ist, umso schneller bewegt sich der Pipettierkopf.
Bei der Abarbeitung der Pipettierroutinen müssen die Pipettenspitzen teilweise bis auf
0,1 mm genau in den Wells positioniert werden. Daher steigt die Geschwindigkeit des
Pipettierkopfes nicht linear mit der Auslenkung des Drehknopfes an.
Als Richtgrößen können folgende Werte angenommen werden:
Mittlere Reaktionszeit (Wahrnehmung zu motorischer Umsetzung): ca. 0,5 ... 1 s
¡
Minimale Auflösung der Bewegung: ca. 0,1 mm
¡
Sie bedienen das Gerät hauptsächlich über den Touchscreen. Der Touchscreen lässt sich
nach oben schwenken und kann deshalb sowohl im Sitzen als auch im Stehen gut be-
dient werden.
2 Drehung nach rechts - Pipettierkopf
fährt nach oben
