Technische Beschreibung
20
9
8
7
6

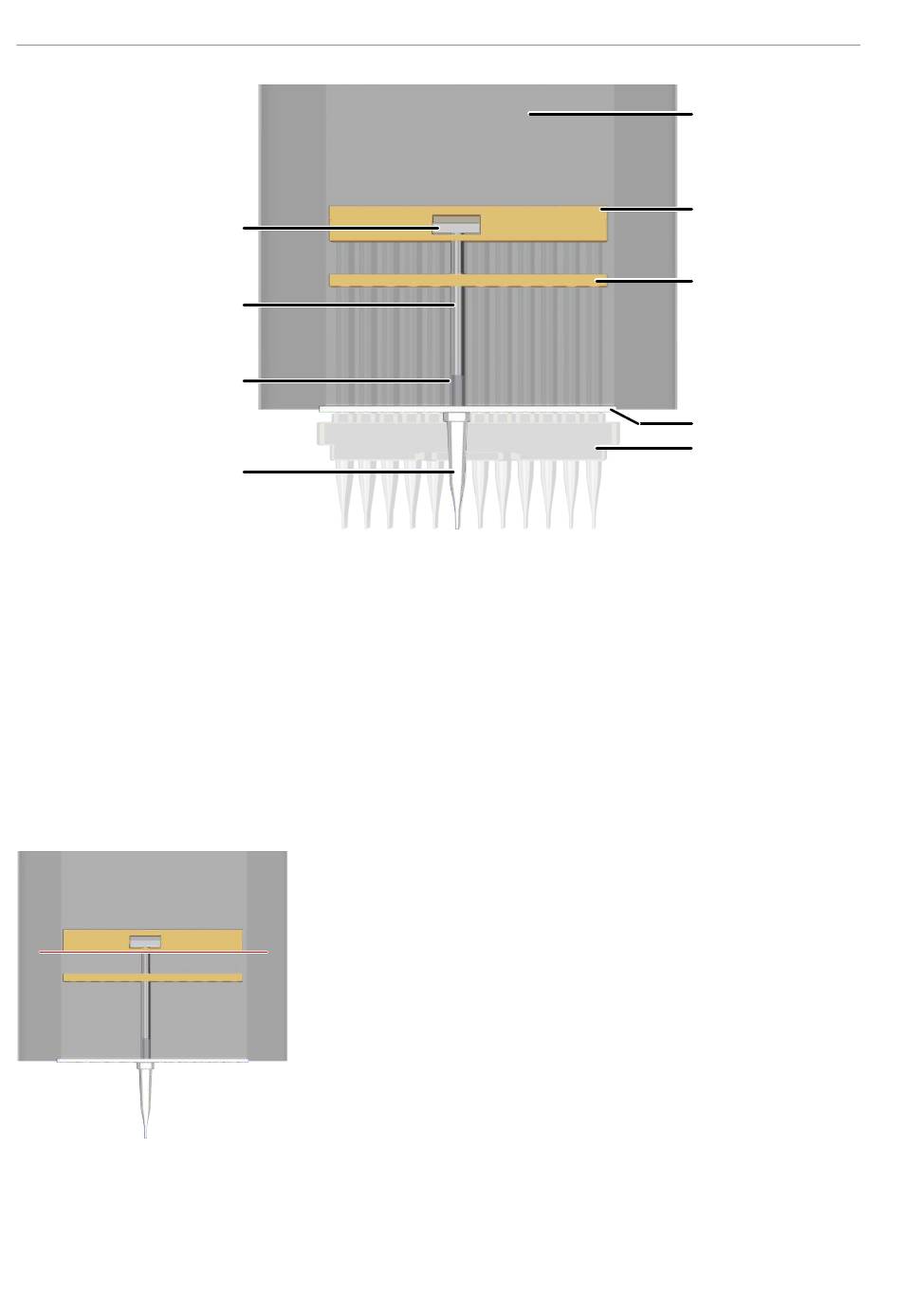

Abb. 11 Elemente eines Pipettierkopfes mit 96 Kanälen, ein Kanal hervorgehoben
1 Gehäuse des Pipettierkopfes
3 Befestigungspunkt der Kanäle
5 Spitzenhalter
7 Kanal
9 Aufhängung der Kolben in der mechani-
schen Führung
Pipettieren
Beim Pipettieren aspiriert das Gerät ein exaktes Volumen der Flüssigkeit ohne einen zu-
sätzlichen Überhub. Das Gerät gibt das Volumen mit einem Blowout in die Zielkavität ab.
Nulllage
Der Kolben startet in der Nulllage über der Quellkavität. Die Pipettenspitze
ist in die Flüssigkeit eingetaucht.
1
2
3
4
5
2 Mechanische Führung zum Anheben
und Absenken der Kolben
4 Dichtmatte zum Abdichten der Pipetten-
spitzen
6 Pipettenspitze
8 Kolben im Kanal
