multi N/C 2100S, multi N/C 2100S pharma, multi N/C 2100S duo
3.1.3
Verbrennungssystem
3.1.4
Messgastrocknung und -reinigung
Das Verbrennungssystem befindet sich hinter der linken Seitenwand des Analysators.
Der Verbrennungsofen ist ein widerstandsbeheizter Senkrechtofen für Aufschlusstempe-
raturen bis 950 °C.
Optional kann ein kombinierter Verbrennungsofen für Senkrecht- und Waagerechtbe-
trieb eingebaut werden, für den Betrieb mit Double Furnace Modul für die Analyse von
Feststoffproben.
Das Verbrennungsrohr (Reaktor) besteht aus Quarzglas. Es wird mit Katalysator und
Hilfsstoffen gefüllt. Lässt der Katalysator in seiner Wirksamkeit nach, muss das Verbren-
nungsrohr neu gefüllt werden.
Auf die obere Öffnung des Verbrennungsrohrs wird der Ofenkopf montiert. Am unteren
Ende ist das Verbrennungsrohr über eine Gabelklemme mit der Kondensationsschlange
verbunden.

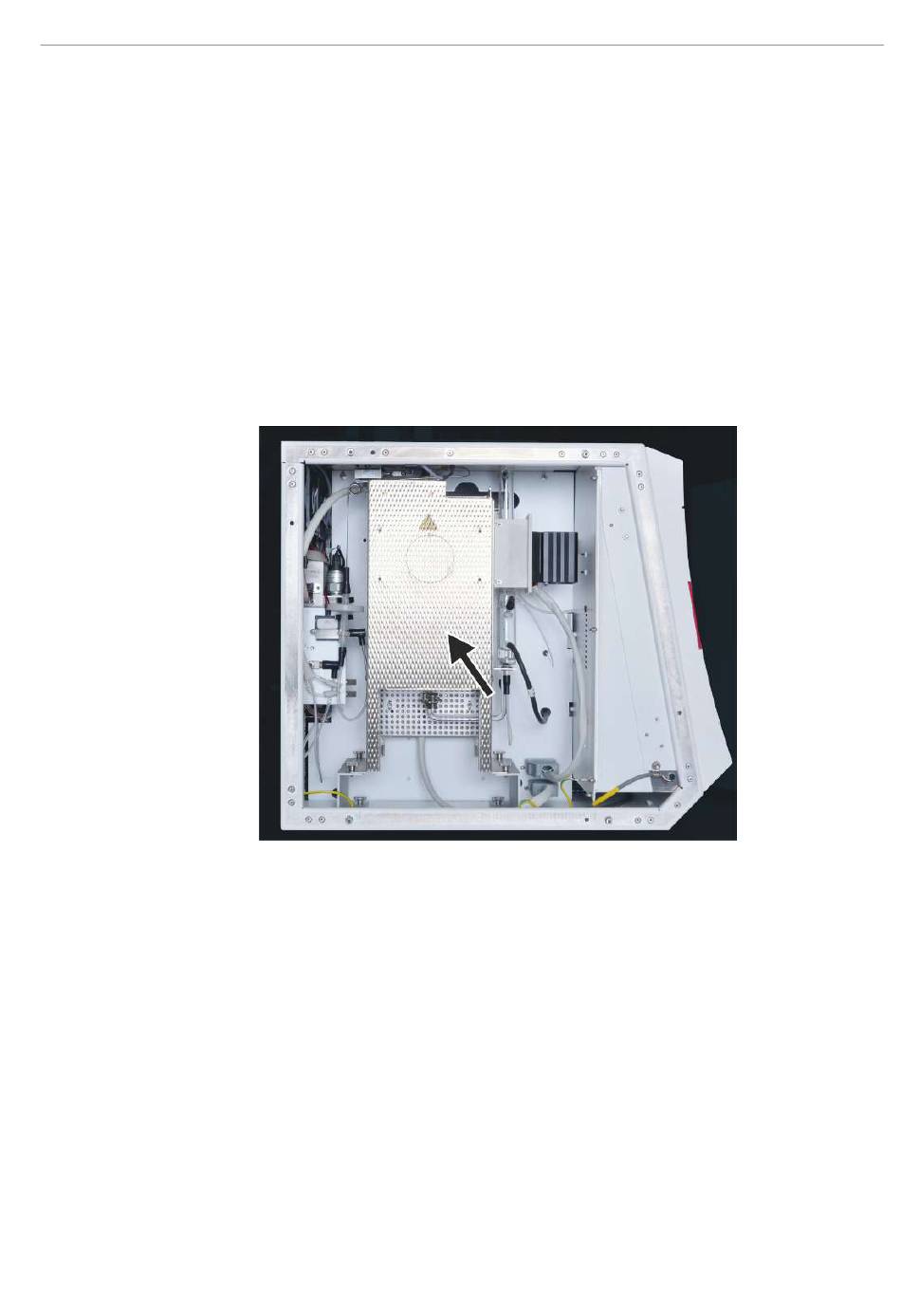

Abb. 11 Verbrennungsofen
Kondensationsschlange und TIC-Kondensationsmodul
Kondensationsschlange und TIC-Kondensationsmodul sind auf einer Trägerplatte mon-
tiert, die rechts am Verbrennungsofen eingehängt wird.
Die gläserne Kondensationsschlange kühlt das Messgas schnell ab. Der Wasserdampf
kondensiert. Das Messgas-Wasser-Gemisch wird über eine Schlauchleitung zum TIC-
Kondensatgefäß geführt.
Das TIC-KondensationsmoduI besteht aus dem TIC-Kondensatgefäß und dem Kühlblock,
der das Glasgefäß im oberen Teil umgibt.
Im unteren Teil des Gefäßes ist eine Fritte für effektives Austreiben des gebildeten CO
eingearbeitet. Die Dosierung der Probe zur TIC-Bestimmung erfolgt von oben über die
TIC-Schleuse. Über den oberen seitlichen Anschluss am Glasgefäß legt die Phosphorsäu-
re-Pumpe für jede TIC-Bestimmung Phosphorsäure (10 %) vor.
