Powtran PI8000 Handbuch Seite 9

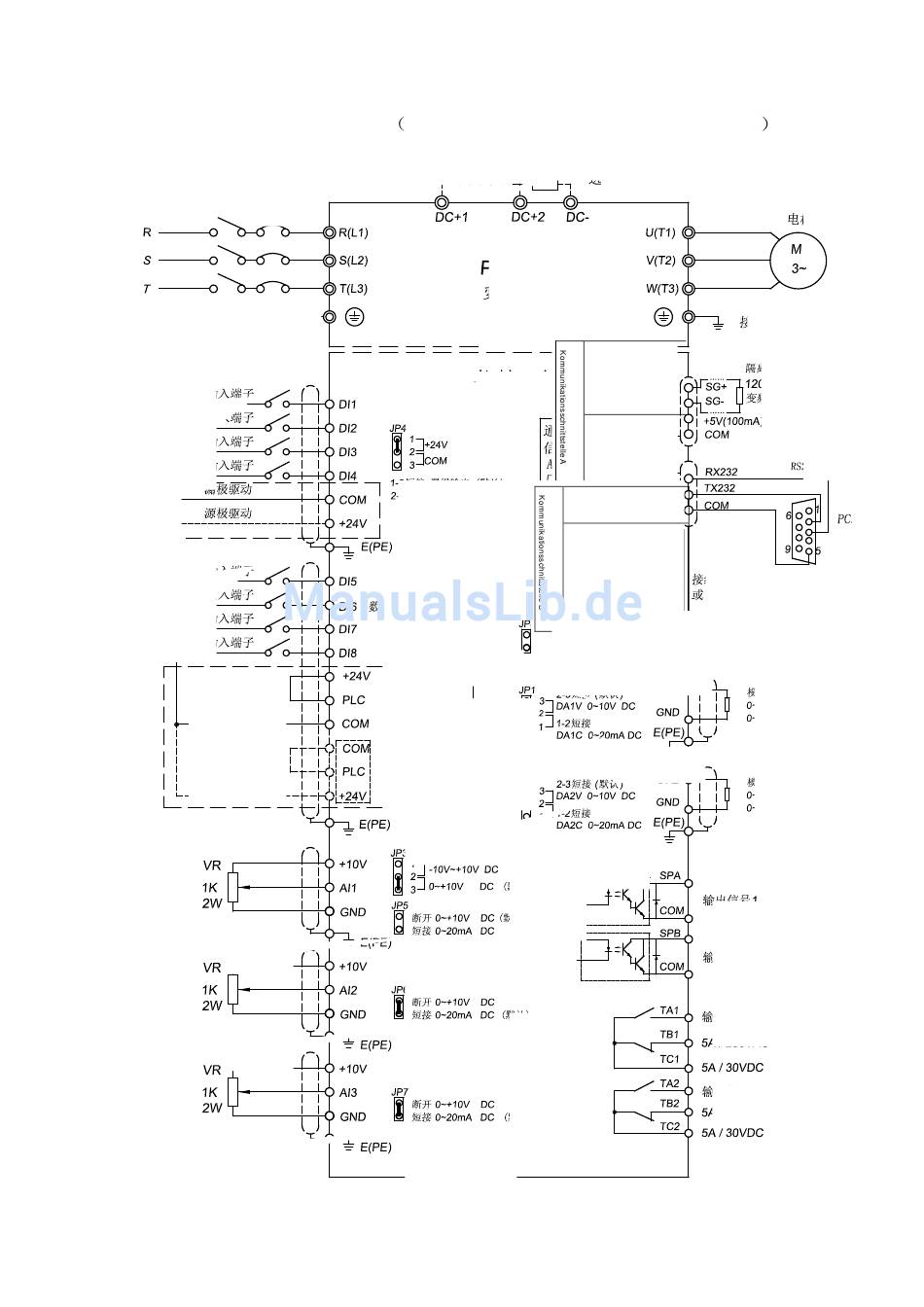

Verdrahtung 18.5kW-355kW 8N3/8N4/8N5/8N6/8N7/8N8/8N9/8NA/8NB
Ausschalter
Erdung (Stromversorgung)
Eingangsklemme DI1
Eingangsklemme DI2
Eingangsklemme DI3
Eingangsklemme DI4
Drain-Antrieb
Quelle-Antrieb
Eingangsklemme DI5
Eingangsklemme DI6
Eingangsklemme DI7
Eingangsklemme DI8
Drain-Antrieb
Quelle-Antrieb
Getrennt
Getrennt
Getrennt
Bremseinheit
DC-Widerstand
Frequenzumrichter
P18000
Hauptstromkreis
Regelkreis
1-2 Kurzgeschloßen
Drainausgang (Standard)
2-3 Kurzgeschloßen
Quellenausgang
Digital Impulseingang
Widerstandjumper auf der Platte
Getrennt: nicht als End
Kurzgeschloßen (vorgegeben)
Kurzgeschloßen:als End (Standard)
Für PLC sind +24V, COM oder
externe Stromversorgungen
verfügbar, aber +24V/COM
braucht nicht geerdet zu werden.
Kurzgeschloßen (vorgegeben)
(Standard)
(Standard)
Kurzgeschloßen
(Standard)
Kurzgeschloßen
(Standard)
Kurzgeschloßen
Auswählbar
Isolation RS 485
Kommunikationskarte
(auswählbar)
RS 232
Kommunikationskarte
(auswählbar)
Externes Bedienfeld
RS 485
Kommunikationsschnittstelle
Verdrahtung nach den Anforderungen
von EIA/TIA 568 A oder EIA/TIA 568 B
Kurzgeschloßen
Kurzgeschloßen
Ausgangssignal 1
Ausgangssignal 2
Ausgangssignal 3
Ausgangssignal 4
Motor
Erdung (Motor)
Isolation RS 485 Kommunikationsschnitt
120 Ohm 1/2 W (Mit der Karte beigefügt
wenn der Umricher das End vom Bus ist
RS 232 Kommunikation
PC-seite
Analogausgang DA1
0-10V Maximaler Laststrom 5mA
0-20mA Maximaler Lastwiderstand 250
Analogausgang DA2
0-10V Maximaler Laststrom 5mA
0-20mA Maximaler Lastwiderstand 250
