B Sugnal

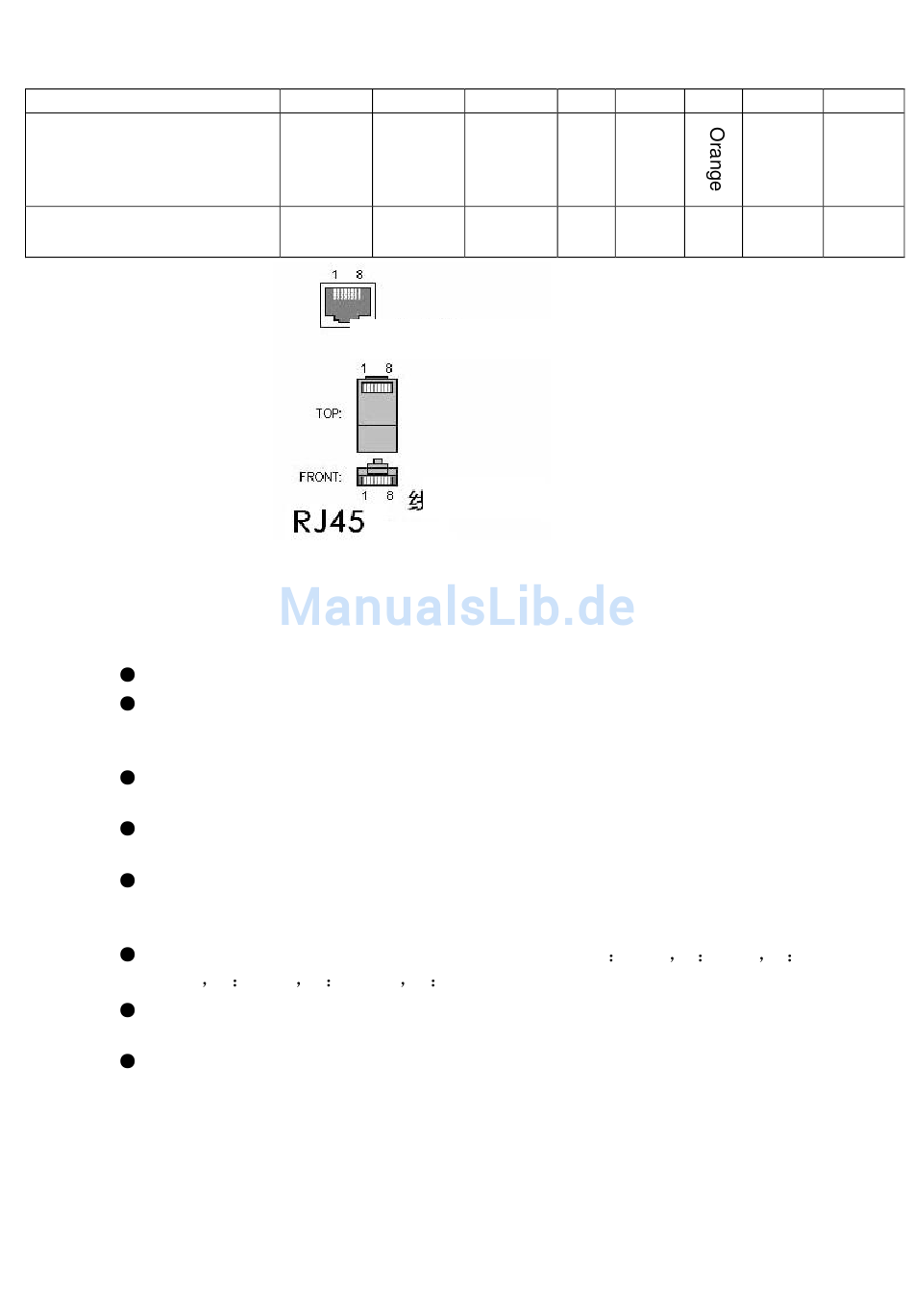

EIA/TIA T568A
EIA/TIA T568B
I-3-2. Zuverlässigkeit der Daten
Die Verbundenen Umrichter sollen innerhalb 127 sein.
Obwohl die Gesamtlänge vom Kommunikationskabel maximal bis zu 1300m
sein kann, soll das Kabel wegen die Stabilität der Kommunikation innerhalb
800m eingeschränkt werden.
All Steuerungssignalkabel soll mit dem Abschirmungskabel, das an der
Signalklemme SH der Schnittstelle RS485 verbunden werden soll.
Mit der Methode der CRC(Zyklische Redundanzprüfung)-Blockprüfung
wird die Zuverlässigkeit der Daten gewährleistet.
RS 485 Kommunikationsmodul soll komplett isoliert werden, um die
Kommunikation zu gewährleiten, die Hotplug-Funktion unterstützen, nach
der Verbindung gleich in Betrieb.
Unter 6 Baudraten besteht das System die Prüfung 0 1200 1 2400 2
4800 3 9600 4 19200 5 38400
In der Schlechten Umwelt kann die Reduzierung der Baudrate die Qualität
der Kommunikation erhöhen.
Das Interval zwischen den Framen >50 Byte.
I-4. Kommunikationsprotokoll
In der Kommunikationsstruktur ist der Frequenz die Slavemaschine, und ist
der Computer die Hauptmaschine.
MODBUS Protokoll definiert eine einfache Protokoll Dateneinheit(PDU),
die mit dem grundlegenden Kommunikationsschicht nicht zu tun hat. Die
Abbildung vom MODBUS Protikoll auf dem Sonderbus oder Netz kann auf
Weiß Grün
Grün
Weiß Orange
Orange
Bedienfeldschnittstelle
Kristallleiter
Weiß Blau Weiß
Orange Blau
Weiß Blau Weiß
Grün Blau
Weiß Braun
Braun
Grü Weiß Braun
n Braun
