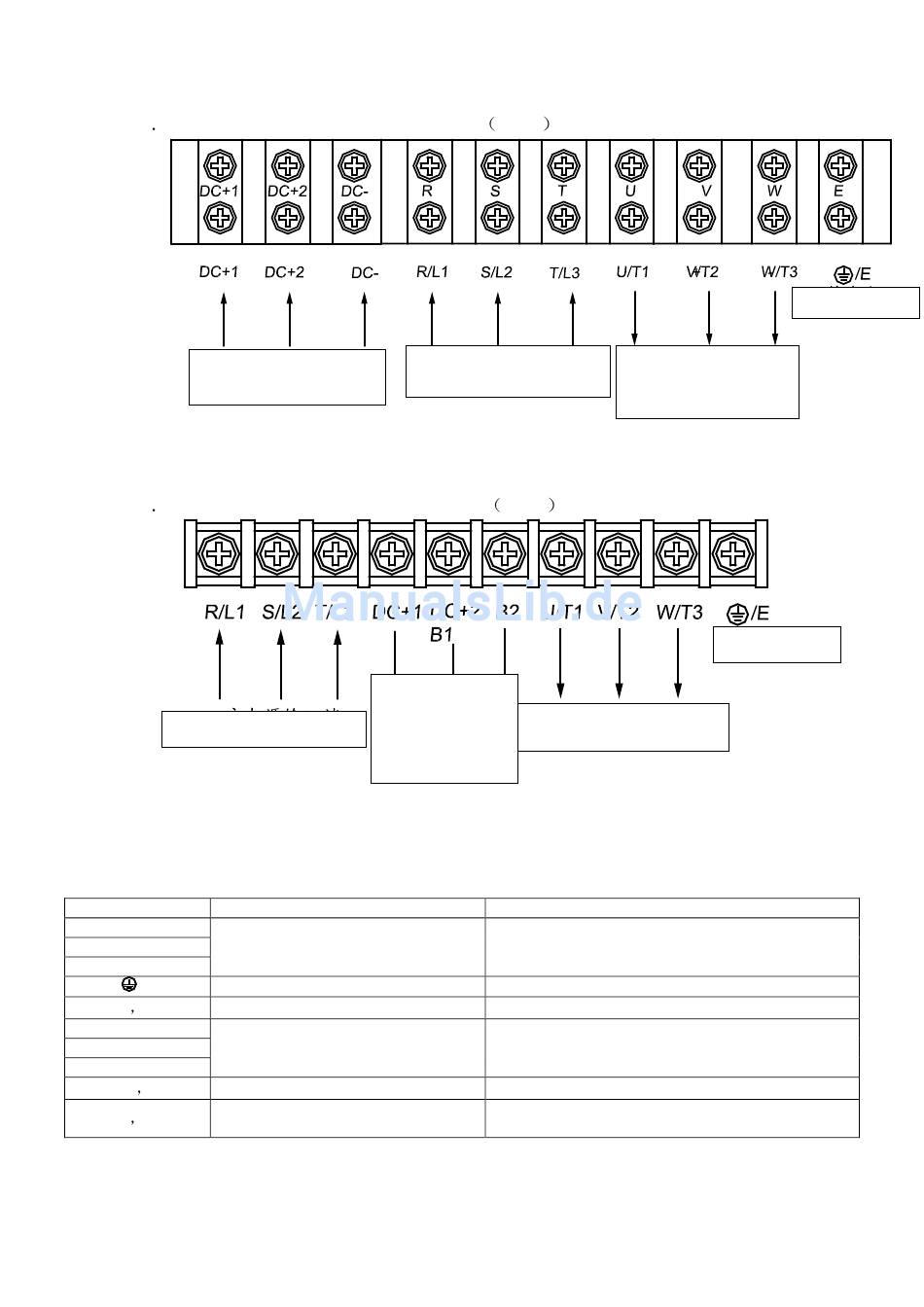

4 Hauptstromkreisklemme 280-355kW 380V
DC+1/DC+2:
DC-Widerstand
2-4-2 Hauptstromkreisklemme von PI8000
1 Hauptstromkreisklemme unter 7.5kW 380V
Hauptstromeingangsklemme
Anmerkung:
Die oben beschriebene Leistungsklassifizierung ist nur für den Typ G
2-4-3 Funktionen der Klemmen
Klemme
R/L1
S/L2
T/L3
/E
B1 B2 Bremswiderstandklemme
U/T1
V/T2
W/T3
DC+2 DC- DC-Bus-Ausgang-Klemme
DC+1 DC+2 DC-Widerstand-Klemme
2-5 Regelkreisklemme
Hauptstromeingangsklemme
B1/B2:
Bremswiderstand
DC+1/DC+2:
DC-Widerstand
Name
Eingangsklemme
Erdungsklemme
Ausgangsklemme
Hauptstromausgangskle
mme
Hauptstromausgangsklemme
Beschreibung
Dreiphasige Stromversorgung zu verbinden,
einphasig R, T
Erden
Bremswiderstand zu verbinden
Dreiphasigen Motor zu verbinden
Bremseinheit zu verbinden
DC-Widerstand zu verbinden
(Kurzschluss Block entfernen)
Erdungsklemme
Erdungsklemme
