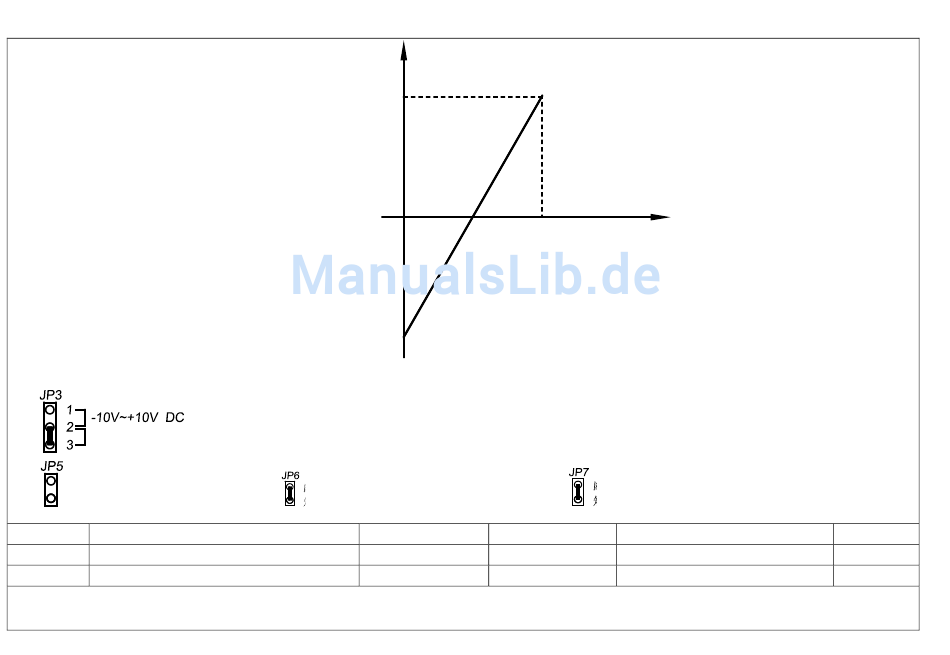

Jumper vom AI1, AI2, und AI3 sind JP3/JP5, JP6, JP7, die detaillierte Beschreibung ist wie unten dargestellt:
Getrennt:: 0-+10V DC (Standard)
Kurzgeschloßen: 0-20mA DC
o12 Bei AI1 Filterzeit eingeben
o13 Bei AI2 Filterzeit eingeben
o14 Bei AI3 Filterzeit eingeben
Die vom Analogsignal eingegebene Filterzeit kann 0,00~2,00s sein. Wenn die Einstellungszeit zu groß ist, ist die Einstellungsfrequenz stabil, aber die Antwort
ist langsam; Wenn die Einstellungszeit zu klein ist, ist die Einstellungsfrequenz nicht stabil, aber die Antwort ist schnell;
y
100%
Y2=100%
AI1,AI2,AI3
X1=0%
Y1=-100% (X1,Y1)
Getrennt:: 0-+10V DC
Kurzgeschloßen: 0-20mA DC (Standard)
0.00 - 2.00
0.00 - 2.00
0.00 - 2.00
( X2,Y2)
X2=100%
x
50% 100%
5V 10V
Getrennt:: 0-+10V DC
Kurzgeschloßen: 0-20mA DC (Standard)
s 0,10
s 0,10
s 0,10
Ja
Ja
Ja
