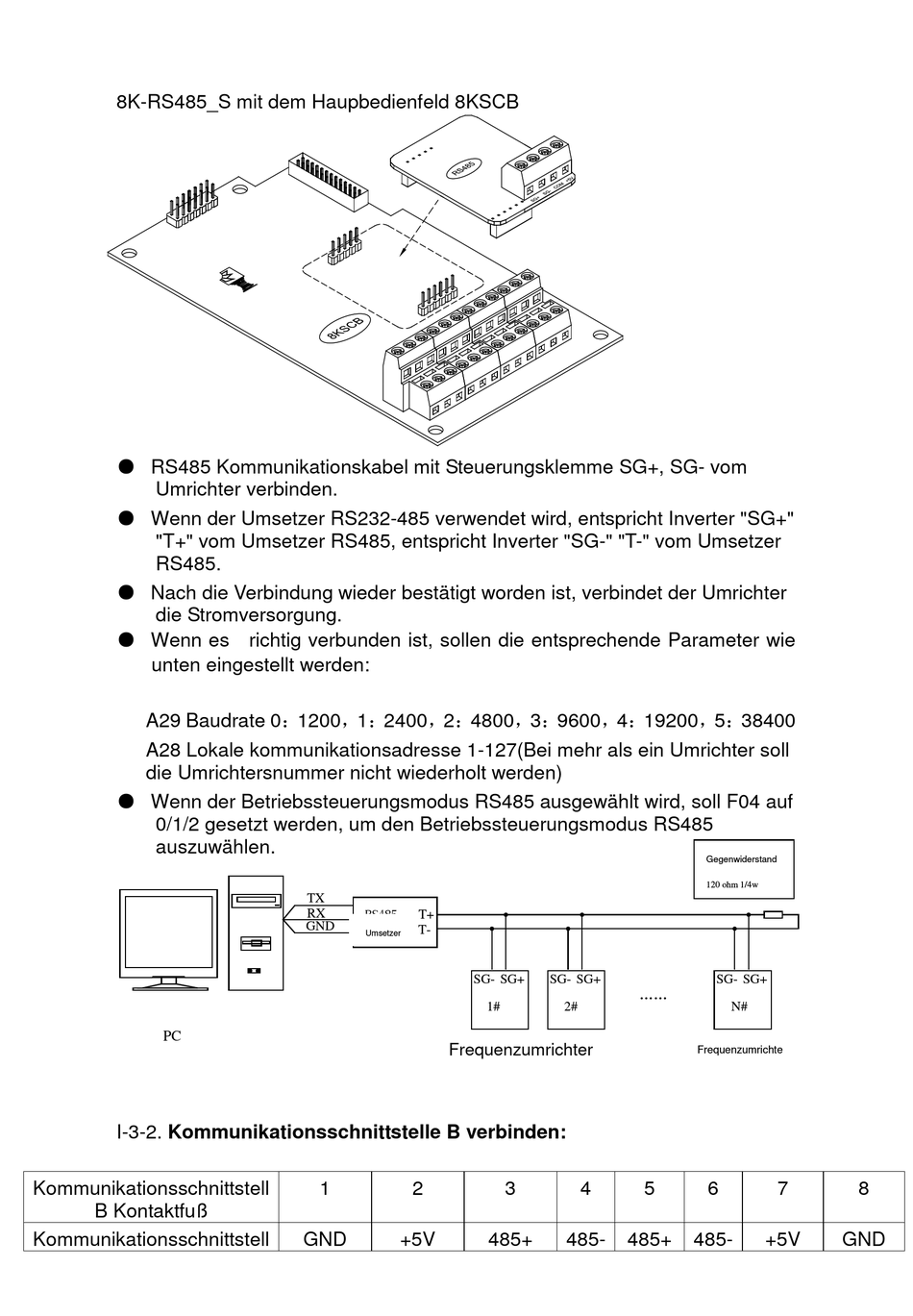

Powtran PI8000 Handbuch Seite 172

8K-RS485_S mit dem Haupbedienfeld 8KSCB
RS485 Kommunikationskabel mit Steuerungsklemme SG+, SG- vom
Umrichter verbinden.
Wenn der Umsetzer RS232-485 verwendet wird, entspricht Inverter "SG+"
"T+" vom Umsetzer RS485, entspricht Inverter "SG-" "T-" vom Umsetzer
RS485.
Nach die Verbindung wieder bestätigt worden ist, verbindet der Umrichter
die Stromversorgung.
Wenn es richtig verbunden ist, sollen die entsprechende Parameter wie
unten eingestellt werden:
A29 Baudrate 0 1200 1 2400 2 4800 3 9600 4 19200 5 38400
A28 Lokale kommunikationsadresse 1-127(Bei mehr als ein Umrichter soll
die Umrichtersnummer nicht wiederholt werden)
Wenn der Betriebssteuerungsmodus RS485 ausgewählt wird, soll F04 auf
0/1/2 gesetzt werden, um den Betriebssteuerungsmodus RS485
auszuwählen.
PC
I-3-2. Kommunikationsschnittstelle B verbinden:
Kommunikationsschnittstell
B Kontaktfuß
Kommunikationsschnittstell
TX
RX
T+
GND
T-
Umsetzer
SG-
Frequenzumrichter
1 2
GND +5V
SG+ SG- SG+
......
1# 2#
3 4 5
485+ 485- 485+
Gegenwiderstand
120 ohm 1/4w
SG- SG+
N#
Frequenzumrichte
6 7 8
485- +5V GND
