Beobachtungsauswahl 1 Numerische
Anzeige
* Im Nachfragezustand die entsprechende
Nummer einer bestimmten Funktion
anzeigen
* Im Fehlfunktionzustand die
Fehlfunktiondnummer anzeigen
A
* Im Betriebzustand das von A00
Anzeige für positives und negatives Zeichen
*Nur für die Beobachtungsauswahl 1
Beobachtungsauswahl 3 Numerische Anzeige
A00 Beobachtungsauwahl 1
Beobachtungsauswahl 2 Numerische Anzeige
A01 Beobachtungsauwahl 2
A02 Beobachtungsauwahl 3
Parametereinstellung-/ Shift-Taste
*In den Zustand zur Änderung vom Parameter
*Die Stelle vom zuändernden Wert ändern
Multifunktion-Taste MF 1/MF 2
MF1 MF2
*Durch den Parameter A43 die Funktion von MF1 definieren
* MF1
*Durch den Parameter A44 die Funktion von MF2 definieren
* MF2
* Wenn A43/A44 =0 ist, ist MF die Funktion vom Addieren.
* Wenn A43/A44 =1 ist, ist MF die Funktion von der Substraktion.
* Wenn A43/A44 =2 ist, ist MF die Funktion von der freien
Unterbrechung.
* Wenn A43/A44 =3 ist, ist MF die Funktion vom Vorwärtslauf.
* Wenn A43/A44 =4 ist, ist MF die Funktion vom Rückwärtslauf.
* Wenn A43/A44 =5 ist, ist MF die Funktion vom
Vorwärtstippbetrieb.
* Wenn A43/A44 =6 ist, ist MF die Funktion vom
Rückwärtstippbetrieb.
* Wenn A43/A44 =7 ist, ist MF die Funktion vom Tippbetrieb.
* Wenn A43/A44 =8 ist, ist MF die Funktion von der
Aufwärtsbewegung.
* Wenn A43/A44 =9 ist, ist MF die Funktion von der
Abwärtsbewegung.
3-2 Beispiel der Parametrierung
3-2-1 Im Bedienfeld F01, die vorgegebene Frequenz 50.00Hz auf 25.00Hz setzen
Vorwärtsanzeige
Rückwärtsanzeige
*Ein: Vorwärts
*Ein: Rückwärts
*Aus: Nicht vorwärts
*Aus: Nicht rückwärts
*Flackern: Gerade
*Flackern:
Gerade
vorwärts
rückwärts
beschleunigen oder
beschleunigen oder
bremsen
bremsen

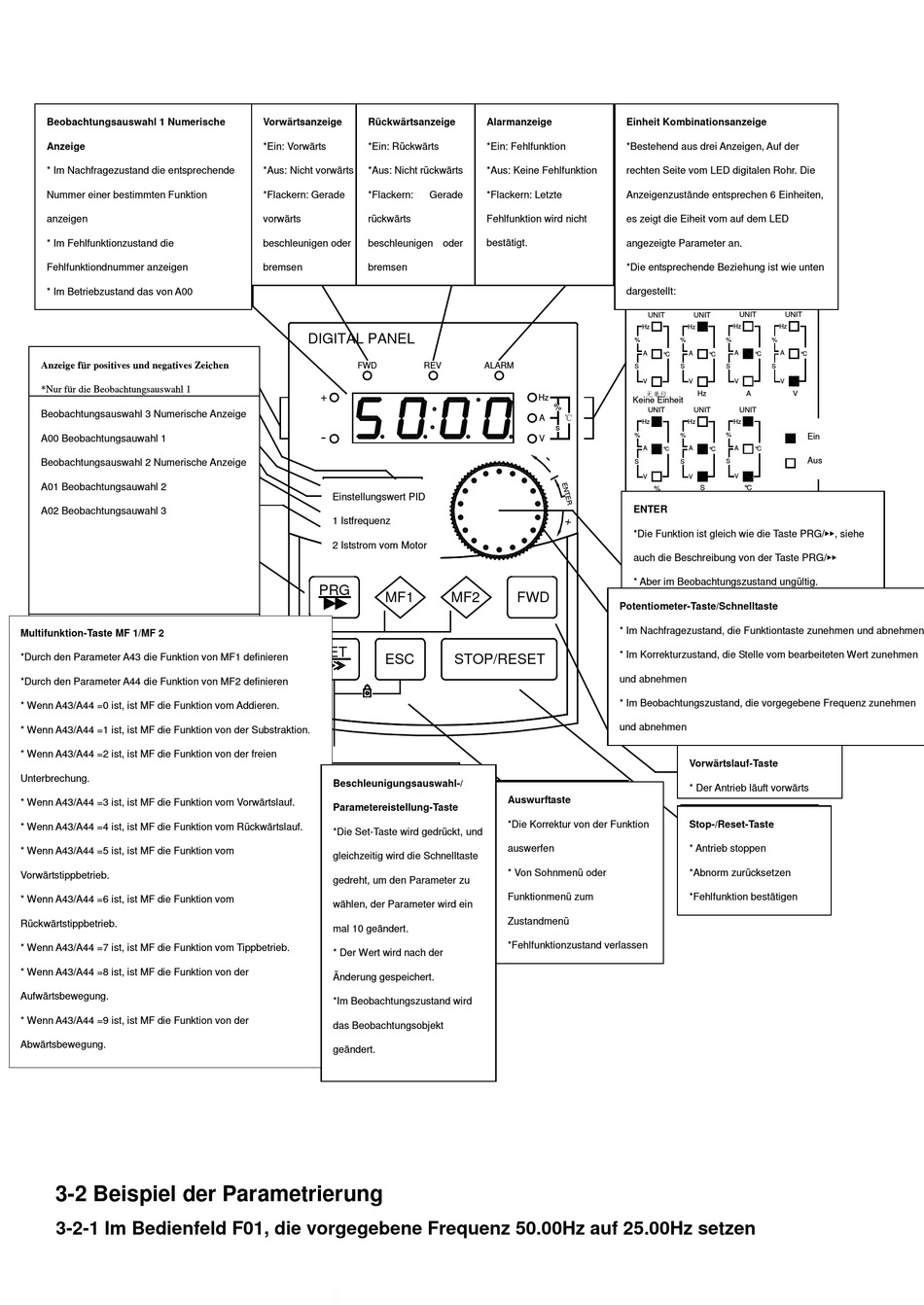

DIGITAL PANEL
FWD
REV
+
-
9
Einstellungswert PID
1 Istfrequenz
2 Iststrom vom Motor
PRG
MF1
SET
ESC
Beschleunigungsauswahl-/
SET
Parametereistellung-Taste
*Die Set-Taste wird gedrückt, und
gleichzeitig wird die Schnelltaste
gedreht, um den Parameter zu
wählen, der Parameter wird ein
mal 10 geändert.
* Der Wert wird nach der
Änderung gespeichert.
*Im Beobachtungszustand wird
das Beobachtungsobjekt
geändert.
Alarmanzeige
*Ein: Fehlfunktion
*Aus: Keine Fehlfunktion
*Flackern: Letzte
Fehlfunktion wird nicht
bestätigt.
ALARM
Hz
%
A
s
V
MF2
FWD
Potentiometer-Taste/Schnelltaste
* Im Nachfragezustand, die Funktiontaste zunehmen und abnehmen
* Im Korrekturzustand, die Stelle vom bearbeiteten Wert zunehmen
STOP/RESET
und abnehmen
* Im Beobachtungszustand, die vorgegebene Frequenz zunehmen
und abnehmen
Auswurftaste
*Die Korrektur von der Funktion
auswerfen
* Von Sohnmenü oder
Funktionmenü zum
Zustandmenü
*Fehlfunktionzustand verlassen
Einheit Kombinationsanzeige
*Bestehend aus drei Anzeigen, Auf der
rechten Seite vom LED digitalen Rohr. Die
Anzeigenzustände entsprechen 6 Einheiten,
es zeigt die Eiheit vom auf dem LED
angezeigte Parameter an.
*Die entsprechende Beziehung ist wie unten
dargestellt:
UNIT
UNIT
UNIT
UNIT
Hz
Hz
Hz
Hz
%
%
%
%
A
A
A
A
° C
° C
° C
° C
S
S
S
S
V
V
V
V
Hz
A
V
Keine Einheit
UNIT
UNIT
UNIT
Hz
Hz
Hz
%
%
%
A
A
A
° C
° C
°C
S
S
S
V
V
V
S
°C
%
ENTER
ENTER
*Die Funktion ist gleich wie die Taste PRG/ , siehe
*
auch die Beschreibung von der Taste PRG/
* Aber im Beobachtungszustand ungültig.
Vorwärtslauf-Taste
* Der Antrieb läuft vorwärts
Stop-/Reset-Taste
* Antrieb stoppen
*Abnorm zurücksetzen
*Fehlfunktion bestätigen
