Kommunikation
FA-Computer(Industrie-PC ) nach RS485 vorgestellt.
Der Umrichter kann mit allen Computern kommunizieren.
Mit Multistation Kommunikationssystem(multi-drop link system), können
127 Frequenzumrichter verbunden werden.
Komplett Isolieren, Räusche abschirmen.
Benutzer können alle Typen von RS232-485 Umsetzer verwenden, aber
im Umsetzer muss "Auotomatische RTS Steuerung" integriert werden.
I-2. Spezifizierung
Kommunikationsfunktion
Gegenstand
Baudrate
Unterstützte
Vereinbarung
Schnittstelle
Datenformat
Adresse der
Slavemaschine
Kommunikationss
chnittstelle A vom
Umrichter
Kommunikationss
chnittstelle B vom
Umrichter
I-3. Kommunikation verbinden
I-3-1. Kommunikationsschnittstelle A verbinden

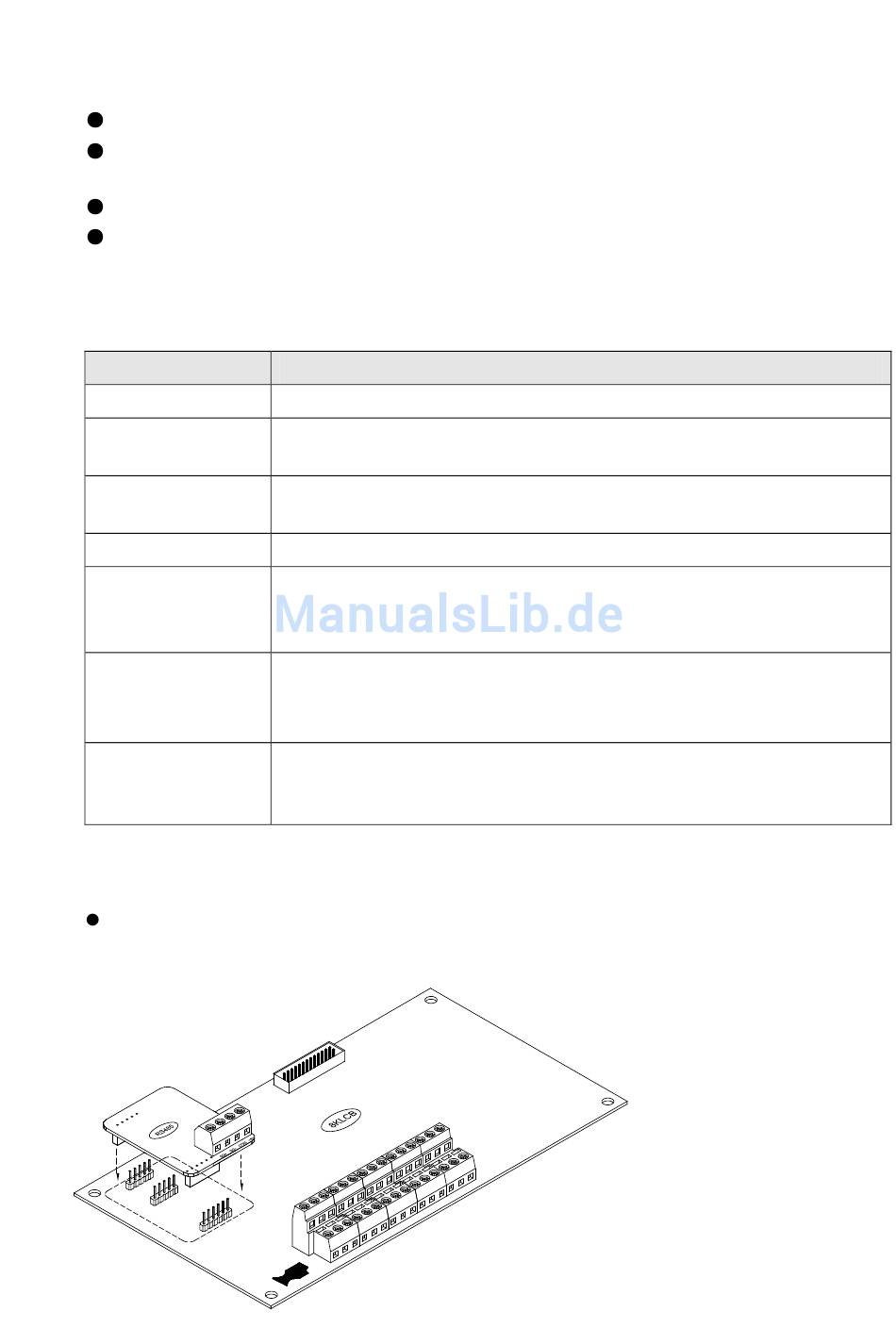

RS485 Kommunikationsmodul installieren:
8K-RS485_S mit dem Haupbedienfeld 8KLCB
zwischen dem
38400/19200/9600/4800/2400/1200 bps auswählen.
Modbus-Protokoll, RTU-Format.
Asynchrone Kommunikation, Halbduplex, Hohe-Byte vorne,
Niedrig-Byte hinter, niedrige effektive Stelle zuerst.
1 Startstelle, 8 Datenstellen, 1 Stoppstelle, keine Prüfstelle.
Die Adresse der Slavemaschine kann auf 1-127 gesetzt werden;
0 ist die Broadcasting Adresse, 128 ist Hauptmaschineadresse
vom Verhältnisgetänge, andere Adressen bleiben.
Isolierte RS485 Kommunikationskarte, die Klemme SG+, SG-.
RS232 Kommunikationskarte, die Klemme TX232, RX232.
Abschirmung SH, 19200bps(Standard).
RJ45, 8 Butzen Abschirmungskabel, 19200bps fest.
Umrichter und

Spezifizierung

PLC, PC,
