Powtran PI8000 Handbuch Seite 78

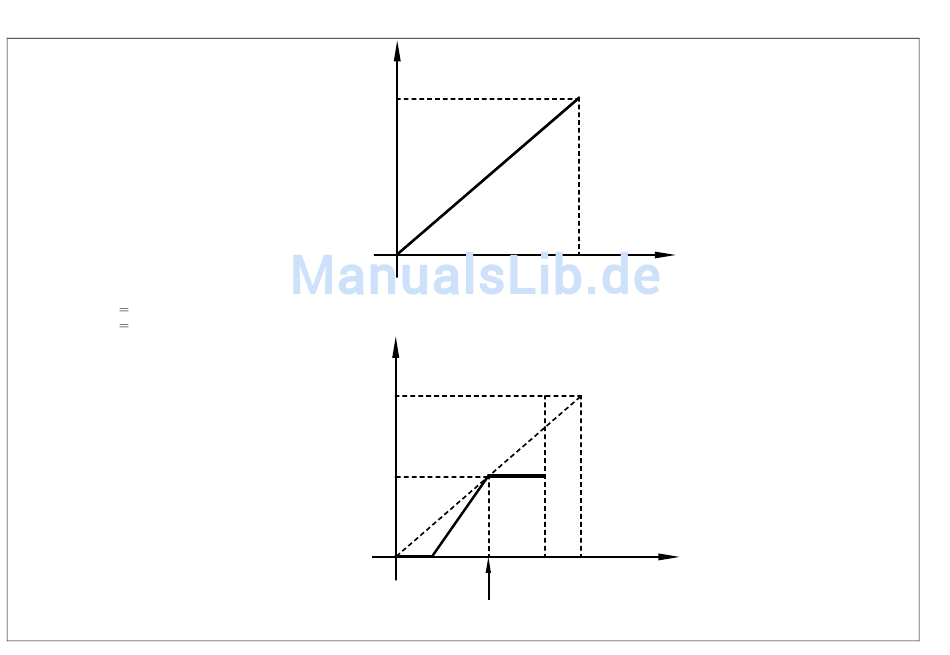

X1=20%, Y1 0%, Potentiometer 2V entsprechende Einstellungsfrequenz: f= Maximale Frequenz * Y1 = 0,00Hz
X2=50%, Y2 50%, Potentiometer 5V entsprechende Einstellungsfrequenz: f= Maximale Frequenz * Y2 = 25,00Hz
y
Y2=100%
Y1=0% (X1,Y1)
AI1,AI2,AI3
X1=0%
y
100%
(X2,Y2)
Y2=50%
Y1=0%
AI1,AI2,AI3
X1=20%
X2=100%
(X1,Y1)
80% 100%
10V
X2=50%
x
x
