Powtran PI8000 Handbuch Seite 201

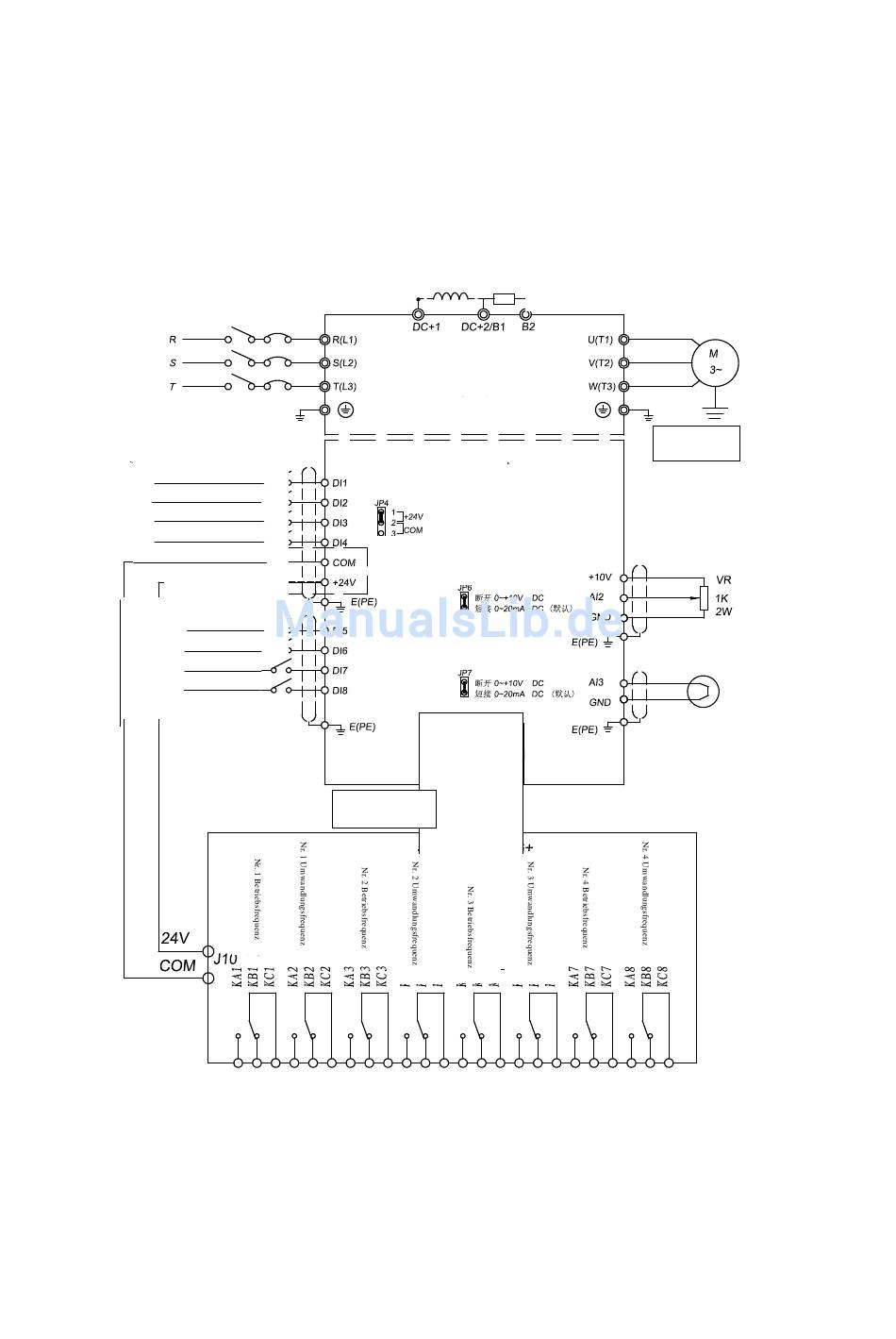

IV-2-5. Verbindung zwischen dem Regulator der Wasserversorgung und
dem Frequenzumrichter
Zwischen dem Regulator der Umwandlungswasserversorgung und dem
Frequenzumrichter werden die Komminikationskabel und
Stroversorgungskabel verbunden, die Verbindung ist wie unten dargestellt:
Dreiphasig
Eingangsstromversorgun
Erdung(Stromversorgung)
g 380 50/60Hz
Vorwärtsbetrieb/Stopp
Freistopp
mit Hand umwandeln
Zeitabschnitt auf 0 setzen
Abwasserbeseitigung starten
Abwasserbeseitigung stoppen
Feuerwehrpumpe starten
Feuerwehrpumpe stoppen
DC-Drossel
Ausschalter
1 -2 Kurzgeschloßen Quellenausgang(Standard)
2 -3 Kurzgeschloßen Quellenausgang
WSC7315
Bremswiderstand
auswählbar
PI8000 Frequenzumrichter
Hauptstromkreis
Regelkreis
485 Modul
Motor
Erdung(Motor)
Druck einstellen
Druck rückkoppeln
4 – 20 mA Drucktransmitter
