Powtran PI8000 Handbuch Seite 79

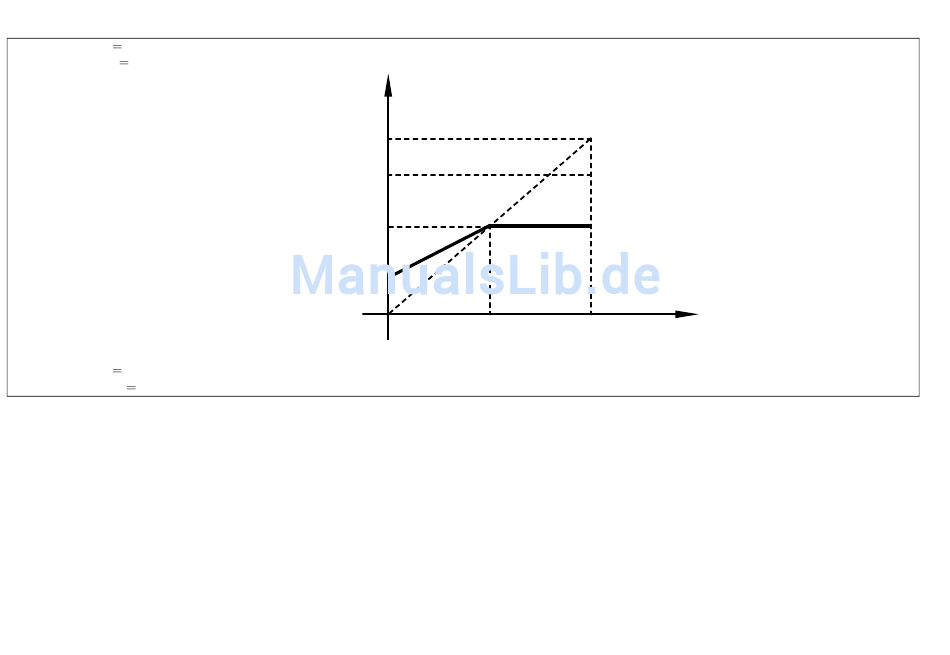

X1=0%, Y1 20%, Potentiometer 0V entsprechende Einstellungsfrequenz: f= Maximale Frequenz * Y1 = 10,00Hz
X2=50%, Y2 50%, Potentiometer 5V entsprechende Einstellungsfrequenz: f= Maximale Frequenz * Y2 = 25,00Hz
y
100%
80%
10V
( X2,Y2)
Y2=50%
Y1=20%
(X1,Y1)
AI1,AI2,AI3
x
100%
X1=0% X2=50%
X1=0%, Y1 -100%, Potentiometer 0V entsprechende Einstellungsfrequenz: f= Maximale Frequenz * Y1 = -50,00Hz
X2=100%, Y2 100%, Potentiometer 10V entsprechende Einstellungsfrequenz: f= Maximale Frequenz * Y2 = 50,00Hz
