Powtran PI8000 Handbuch Seite 86

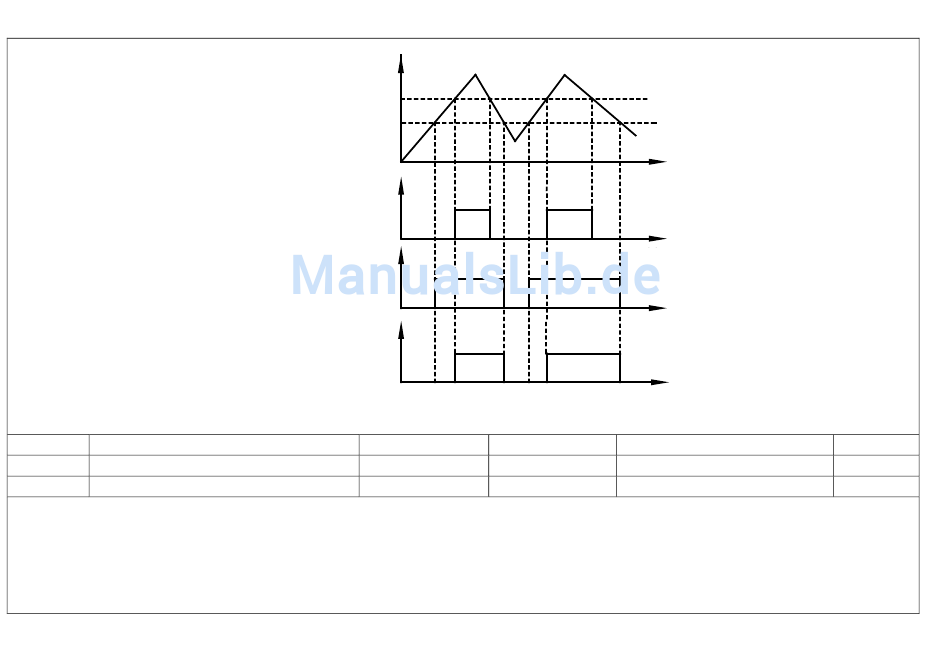

Die prüfungsbreite der Frequenz ist 0, dann wird die Ausgangssignal wie die Abbildung verfolgt:
FDT Frequenzeinstellung 1 erreichen
FDT Frequenzeinstellung 2 erreichen
o32 Strom-Obergrenze erreichen
o33 Strom-Untergrenze erreichen
o34 Prüfungsbreite vom Strom
Wenn die Auswahl vom Ausgangssignal(o21 -o24) auf 30 gesetzt wird, und wenn der Ausgangsstrom vom Umrichter o32+o34 erreicht oder überschreitet,
wird die entsprechende Aktion bei der Klemme vom Ausgangssignal verfolgt; wenn der Ausgangsstrom vom Umrichter niedriger als o32-o34 ist, wird die
entsprechende Aktion bei der Klemme vom Ausgangssignal nicht verfolgt.
Wenn die Auswahl vom Ausgangssignal(o21 -o24) auf 31 gesetzt wird, und wenn der Ausgangsstrom vom Umrichter o32+o34 erreicht oder niedriger als
o32+o34 ist, wird die entsprechende Aktion bei der Klemme vom Ausgangssignal verfolgt; wenn der Ausgangsstrom vom Umrichter höher als o32-o34 ist, wird
die entsprechende Aktion bei der Klemme vom Ausgangssignal nicht verfolgt.
o34 definiert die Prüfungsbreite vom Strom, wenn die Differenz zwischen dem Iststrom und dem geprüften Strom mehr als die Prüfungsbreite ist, wird die
Aktion bei der Klemme ausgegeben.
Ausgangsfrequenz
FDT1=35Hz
FDT2=30Hz
FDT Frequenzprüfung
ON bedeutet die Aktion vom Signal, OFF bedeutet keine Aktion vom Signal
o33 - 200%
o34 - o32
0 - o33
OFF ON OFF ON
OFF ON OFF ON
OFF ON OFF ON
%
%
%
Zeit
Zeit
Zeit
Zeit
120
20
3
Ja
Ja
Ja
