9.4)

Elektriksystem

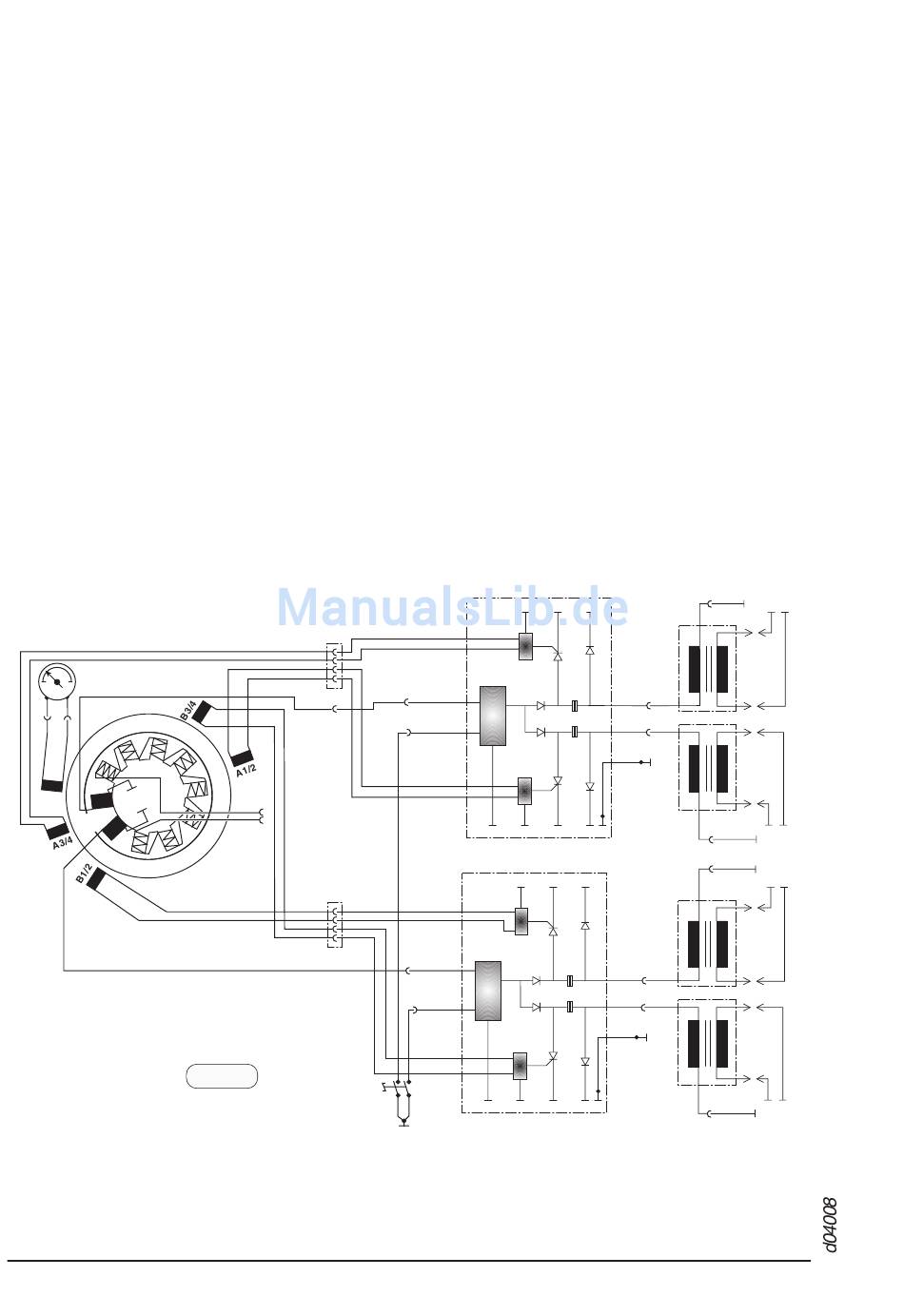

Siehe dazu Bild 7.
Der ROTAX 914 ist mit einer kontaktlosen Kondensator-Doppelzündanlage
(DCDI-Dual Capacitor Discharge Ignition) mit integriertem Generator ausge-
stattet.
Die Zündanlage ist wartungsfrei und benötigt keine Fremdversorgung.
Die zwei auf dem Generatorstator angeordneten unabhängigen Ladespulen
(1) versorgen je einen der 2 Zündkreise. Die Energie wird in Kondensatoren
der Elektronik-Module (2) gespeichert. Zum Zündzeitpunkt steuern je 2 der 4
außenliegenden Geber (3) die Entladung der Kondensatoren über die Primär-
wicklung der Doppel-Zündtransformatoren (4).
Zündfolge: 1-4-2-3.
◆ HINWEIS:
3
5
1
3
3
Betreff: 914 Serie
HB Ausgabe 1 / Rev. 0
Der 5. Geber (5) ist für das Drehzahlsignal vorgesehen.
3
03043
Bild 7
BRP-Rotax
Zündkreis A (obere Zündkerzen)
2
2
Zündkreis B (untere Zündkerzen)
4
4
4
4
