Rotax 914 UL 3 Handbuch Seite 22

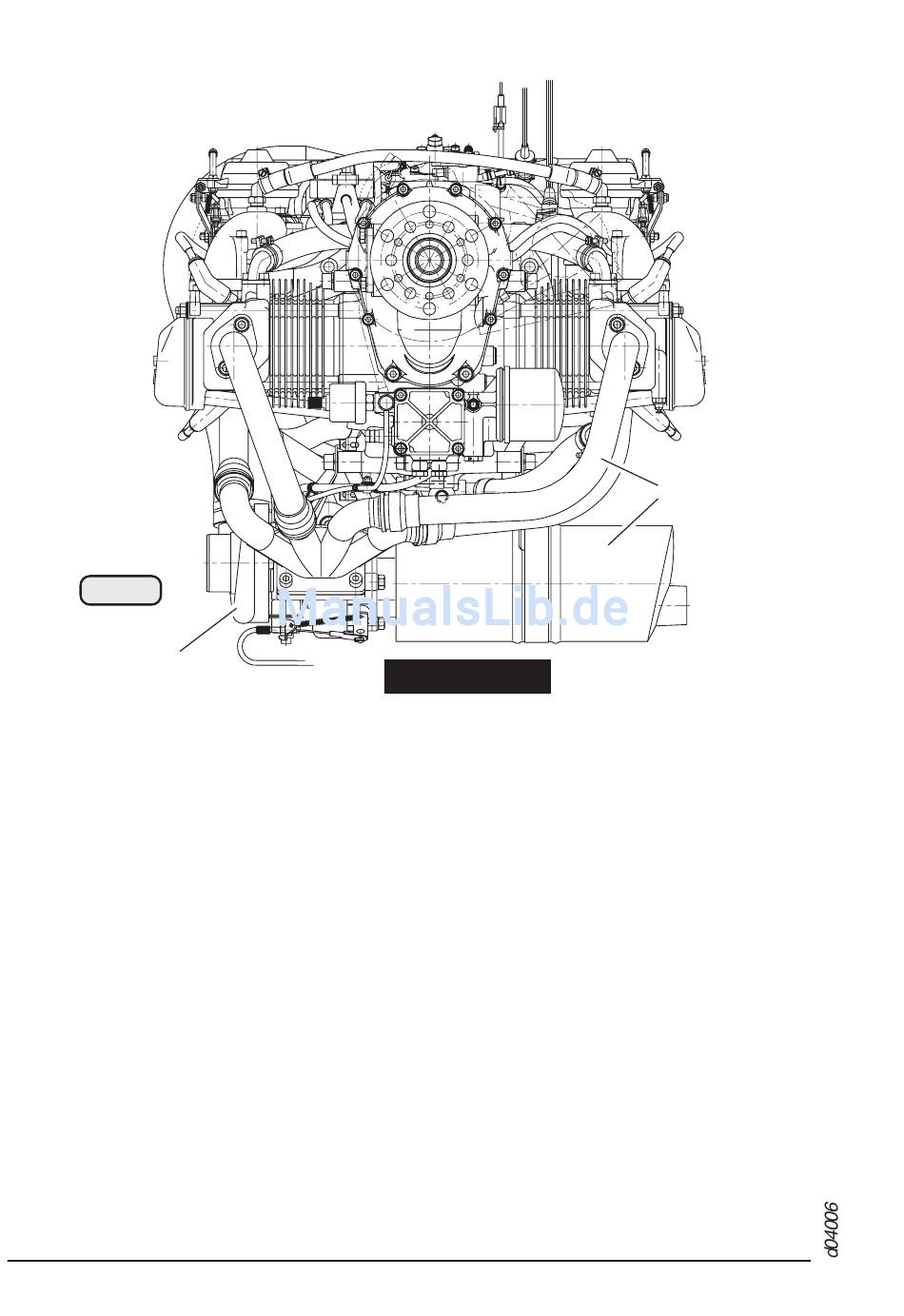

Bild 3
8
AS abtriebseitig
MS magnetseitig
Zyl. 1 _____ Zylinder 1
Zyl. 2 _____ Zylinder 2
(1) Motornummer
(2) Gleichdruckvergaser
(3) Propellergetriebe
(4) elektrischer Anlasser
(5) Ansaugluftverteiler
"Airbox"
(6) Kraftstoffdruckregler
(7) Ausgleichsgefäß mit
Überdruck- und
Schnüffelventil
Betreff: 914 Serie
HB Ausgabe 1 / Rev. 0
Frontansicht
Zyl. 3 ____ Zylinder 3
Zyl. 4 ____ Zylinder 4
(8) Turbolader
(9) Auspuffanlage
(10) Vakuumpumpe oder
(11) externer Generator
BRP-Rotax
9
9
hydraulische constant
speed Propeller-Regelan-
lage
Jan. 01/2007
03646
Seite 7 - 4
