9.4)

Elektriksystem

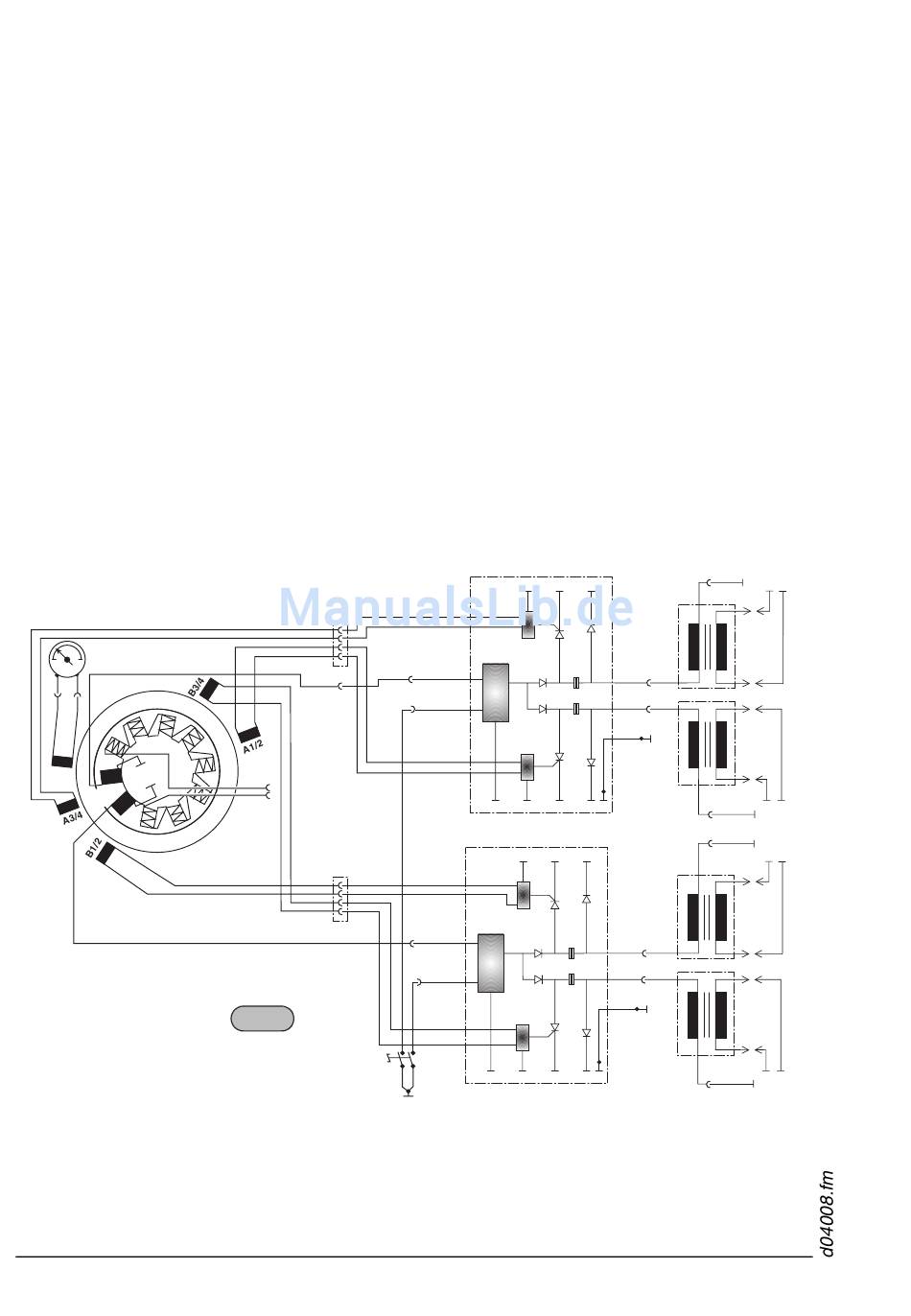

Siehe dazu Bild 7.
Der ROTAX 914 ist mit einer kontaktlosen Kondensator-Doppelzündanlage
(DCDI-Dual Capacitor Discharge Ignition) mit integriertem Generator aus-
gestattet.
Die Zündanlage ist wartungsfrei und benötigt keine Fremdversorgung.
Die zwei
Ladespulen (1) versorgen je einen der 2 Zündkreise. Die Energie wird in
Kondensatoren der Elektronik-Module (2) gespeichert. Zum Zündzeitpunkt
steuern je 2 der 4 außenliegenden Geber (3) die Entladung der Kondensa-
toren über die Primärwicklung der Doppel-Zündtransformatoren (4).
Zündfolge: 1-4-2-3.
◆
HINWEIS:
5
1
3
3
Betreff: 914 Serie
HB Ausgabe 1 / Rev. 0
auf dem Generatorstator
Der 5. Geber (5) ist für das Drehzahlsignal vorgese-
hen.
3
3
03043
Bild 7
BRP-Rotax
angeordneten
Zündkreis A (obere Zündkerzen)
2
2
Zündkreis B (untere Zündkerzen)
unabhängigen
4
4
4
4
Seite 9 - 4
Jan. 01/2007
