9) Systembeschreibung

9.1) Kühlsystem

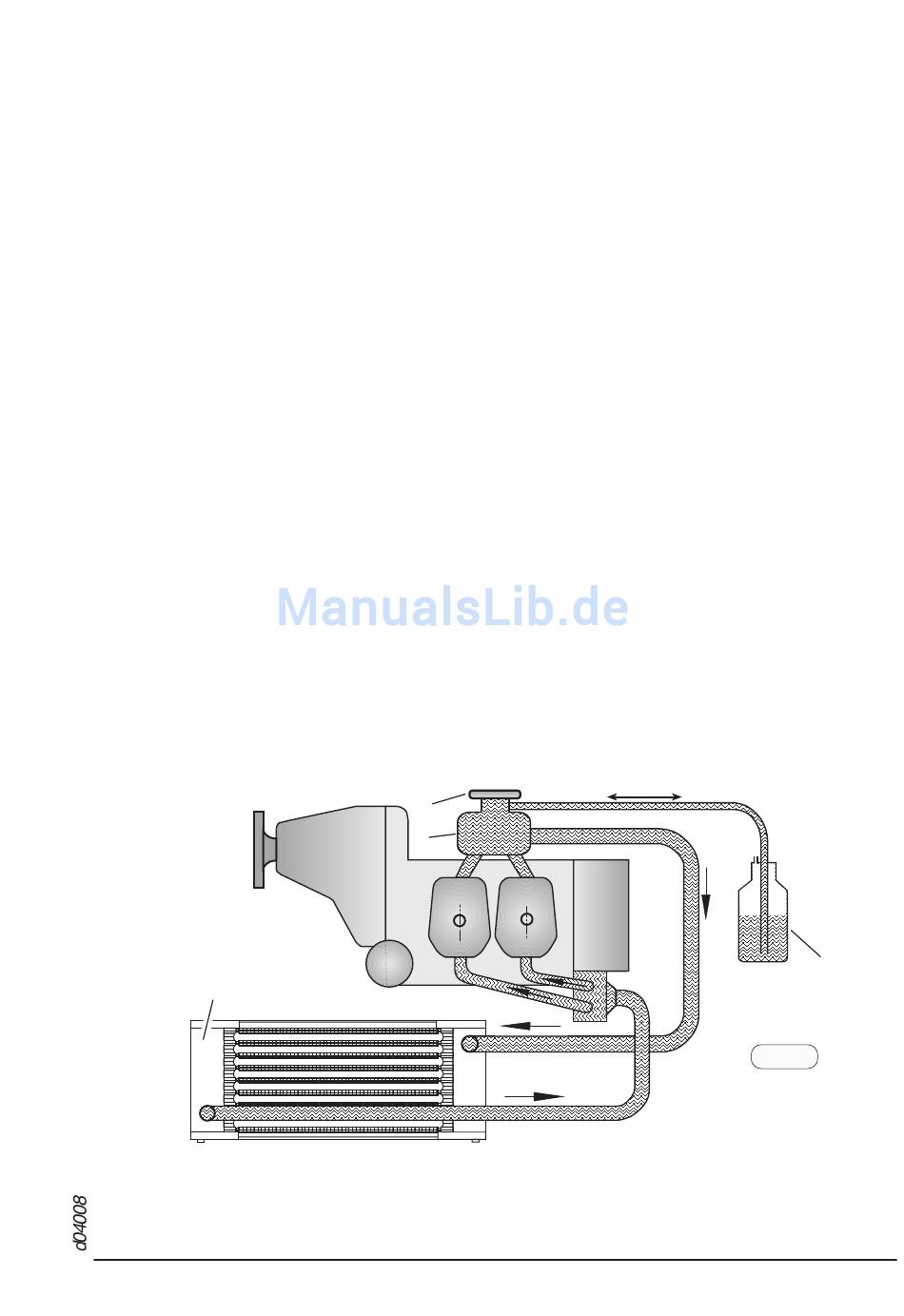

Siehe dazu Bild 4.
Die Kühlung des ROTAX 914 erfolgt durch flüssigkeitsgekühlte Zylinderköp-
fe und stauluftgekühlte Zylinder. Das Kühlsystem der Zylinderköpfe ist als
geschlossener Kühlkreislauf mit Expansionsgefäß und Überlaufgefäß aus-
geführt.
Die Kühlflüssigkeit wird mit einer, von der Nockenwelle angetriebenen Wasser-
pumpe vom Kühler zu den einzelnen Zylinderköpfen gepumpt.
Die Kühlflüssigkeit strömt oben aus den Zylinderköpfen aus und wird im
Ausgleichsgefäß (1) zusammengeführt. Da normalerweise der Kühler (2)
unter dem Motor liegt, dient das am Motor befindliche Ausgleichsgefäß als
Expansionsraum.
Das Ausgleichsgefäß ist mit einem Druckverschluß (3) (mit Überdruckven-
til und Schnüffelventil) verschlossen. Beim Erwärmen und Ausdehnen
öffnet die Kühlflüssigkeit das Überdruckventil und kann über einen dün-
nen, drucklosen Schlauch in das transparenten Überlaufgefäß (4) fließen.
Beim Abkühlvorgang wird die Kühlflüssigkeit wieder zurück in den Kühl-
kreislauf gesaugt
◆ HINWEIS:
Die Messung erfolgt jeweils an der Meßstelle des heißesten Zylinder-
kopfes, welche vom Einbau abhängig ist.
Kühlflüssigkeit, siehe dazu Kap. 10.2.1.
2
2
Kühler / radiator
Betreff: 914 Serie
HB Ausgabe 1 / Rev. 0
In den Zylinderköpfen der Zylinder 2 und 3 sind
Temperaturgeber eingebaut.
Ausgleichsgefäß / expansion tank
3
1
BRP-Rotax
4
Überlaufgefäß /
overflow bottle
Bild 4
08111
Seite 9 - 1
Jan. 01/2007
