Conel FLOW Montage- Und Betriebsanleitung Seite 7

DA
Rør og slanger må under ingen omstændigheder føres ind i tanken. Dette kan medføre pumpefejl forårsaget
af, at den indbyggede svømmerafbryder blokeres!
Almindelige kondenserende kedler er udstyret med en vandlås. Denne skal være fyldt med vand, før kedlen
og kondensatpumpen startes. Hvis den ikke gør det, kan der komme syreholdig gas ind i pumpen, som kan ødelægge
den!
4.2 Tryktilslutning
Trykporten er udstyret med en kontraventil. PVC-slangen med en indvendig diameter på 8 mm skal sluttes tæt til trykporten.
Se figur 3.
PVC-slangen skal sættes på med en slangeklemme (medfølger ikke) for at undgå knæk og bøjninger og tilsluttes afløbsrøret
på afløbssystemet. Brug adapteren 50 mm/8 mm til installation (se figur 2).
Ved installation i en kælder under tilbageløbsniveauet (lokalt defineret, men sædvanligvis i gadeniveau) skal det sikres, at
trykledningen føres over dette niveau og derefter tilsluttes afløbsrøret i nedadgående retning.
ADVARSEL: Hvis dette ikke overholdes, kan kælderen blive oversvømmet, hvis der sker tilbageløb fra
kloaksystemet!
4.3 Signalkabel

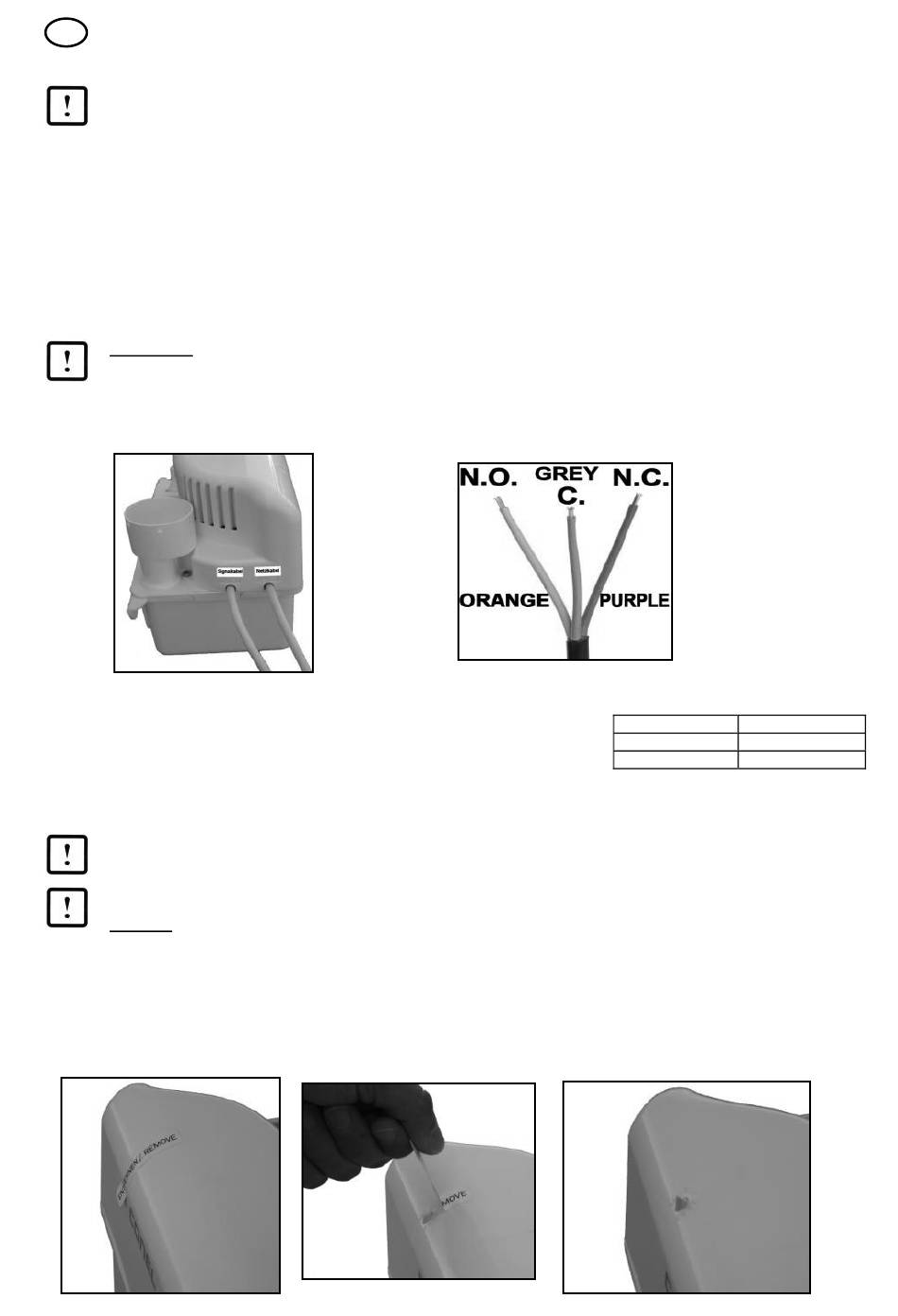

Udover strømledningen (POWER) er pumpen også udstyret med et signalkabel (ALARM). Se figur 4
Figur 4 - Kabler
Signalkablet (tør kontakt) skal anvendes til enten at udføre en sikkerhedslukning af den kondenserende kedel (COM og NC)
eller til at aktivere et eksternt lavspændingsalarmsystem (COM og NO). Se kontaktkonfigurationen på figur 5. For at undgå
vandskader på grund af en defekt pumpe skal denne kontakt altid være tilsluttet, ellers bortfalder alle erstatningskrav.
Se i instruktionsvejledningen til den kondenserede kedel for oplysninger om brug af tilslutningen som en
sikkerhedslukning eller i vejledningen til alarmsystemet for brug af tilslutningen som en alarm.
4.4 Testkørsel
Bemærk: Fjern tapen øverst på dækslet (se figur 6, 7 og 8)
Den bolt, der anvendes til at låse svømmeren under transport, kan nu bevæges og kan bruges som testkontakt til at starte
motoren uden at fylde vand i. Denne test bør ikke tage mere end 2-3 sekunder for at undgå skade pga. tørkørsel.
Fjern bolten efter testkørslen, og gem den til senere service og vedligeholdelse.
Når installationen af indløb og udløb er gennemført, bør pumpen testes flere gange ved at fylde pumpen med vand og
kontrollere alle slangetilslutninger omhyggeligt.
Figur 6
Figur 5 - Kontaktkonfiguration,
signalkabel
Figur 7
GREY GRÅ
ORANGE ORANGE
PURPLE LILLA
Figur 8
7
