Conel FLOW Montage- Und Betriebsanleitung Seite 31

RU
р
Никогда не опускайте трубы или линии в резервуар. Это может привести к неисправности насоса из-за
блокировки встроенного поплавкового переключателя.
Стандартные конденсационные котлы оснащены гидрозатвором. До начала эксплуатации котла и
конденсатного насоса этот затвор должен быть заполнен водой. В противном случае в насос могут попасть
кислотные газы, которые могут привести к его повреждению.
4.2 Напорное соединение
Напорное отверстие оснащено обратным клапаном. Плотно подсоедините трубку из ПВХ с внутренним диаметром 8 мм к
напорному отверстию, как показано на рис. 3.
Закрепите трубку из ПВХ хомутом (не входит в комплект поставки). Избегая перекручивания и образования узлов,
подсоедините трубку к дренажной трубе канализационной системы. Для установки используйте адаптер 50 мм / 8 мм (см. рис.
2).
При установке в подвальном помещении ниже подпорного уровня воды (определяется на месте, обычно это верхняя
поверхность грунта) напорную линию необходимо проложить выше этого уровня, а затем опустить к дренажной трубе.
ПРЕДУПРЕЖДЕНИЕ. Несоблюдение этого требования может привести к затоплению подвального помещения
в случае обратного потока из системы канализации.
4.3 Кабель сигнализации

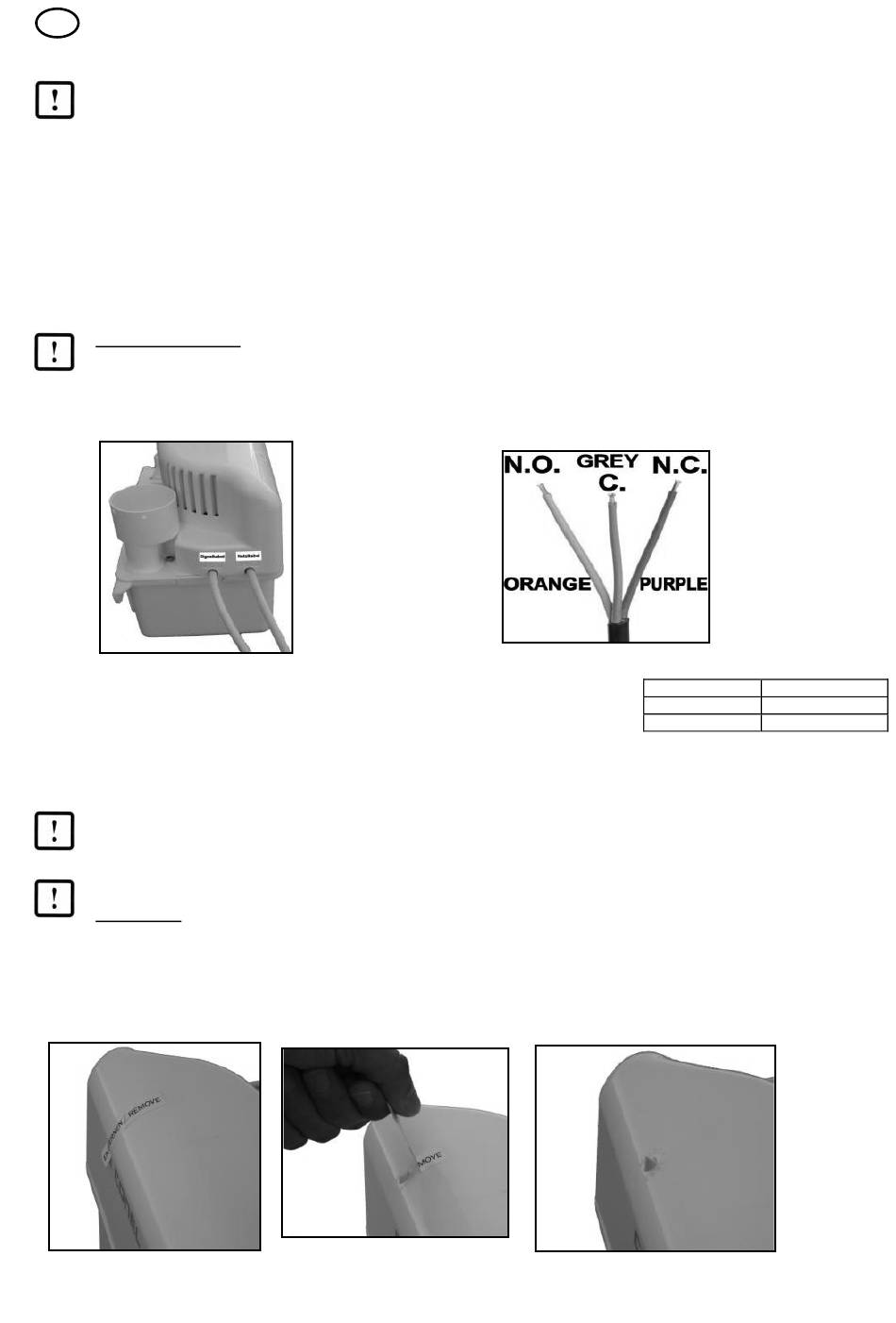

Наряду с кабелем питания (POWER) насос также оснащен кабелем сигнализации (ALARM). См. рис. 4
Рис. 4. Кабели
Кабель сигнализации (сухой контакт) необходимо использовать для безопасного останова конденсационного котла (общий и
нормально замкнутый контакты) или включения внешней низковольтной системы сигнализации (общий и нормально
разомкнутый контакты). Обозначение проводов см. на рис. 5. Чтобы предотвратить повреждения от воды из-за выхода насоса
из строя, обязательно подключите этот контакт, иначе все претензии будут недействительны.
Для получения информации о подключении для безопасного останова см. руководство по эксплуатации
конденсационного котла. Для получения информации о подключении сигнализации см. руководство по
эксплуатации системы сигнализации.
4.4 Пробный запуск
ВНИМАНИЕ! Снимите пленку с верхней части крышки (см. рис. 6, 7, 8)
Теперь можно получить доступ к болту блокировки поплавка на время транспортировки. Его можно использовать для пробного
запуска двигателя без заполнения насоса водой. Чтобы предотвратить повреждение насоса при работе всухую, выполняйте
эту проверку не дольше 2–3 секунд.
По завершении пробного запуска извлеките болт и сохраните его для последующего технического обслуживания.
По завершении подключения впуска и выпуска несколько раз испытайте насос, заполнив его водой и внимательно проверив
все соединения шлангов.
Рис. 6
Рис. 5. Обозначение проводов кабеля сигнализации
Рис. 7
GREY СЕРЫЙ
ORANGE ОРАНЖЕВЫЙ
PURPLE ФИОЛЕТОВЫЙ
Рис. 8
