1. Descrizione e campo d'applicazione
Pompa completamente automatica per la rimozione della condensa, progettata per rimuovere la condensa prodotta da bruciatori di
fornaci, caldaie a condensazione a olio combustibile o a gas, condizionatori d'aria, espositori refrigerati e deumidificatori , dove non è
possibile il drenaggio per gravità.
AVVERTENZA: Per lo smaltimento della condensa devono essere rispettate le normative delle autorità per l'acqua
e delle altre autorità competenti in materia. La condensa proveniente da caldaie a condensazione che utilizzano
olio per riscaldamento standard (non a basso tenore di zolfo) non possono essere smaltite nel sistema fognario senza
eseguirne la neutralizzazione. Questo è vero anche per i sistemi di caldaie a condensazione di potenza superiore a 200 KW.
2. Dati tecnici
Potenza del motore in uscita: P2 = 80 Watt
Tensione: 230 V – 50 Hz
Corrente nominale: 0,6 A
Tensione di funzionamento: 230 V – 50 Hz
Protezione: IP 44
Giri/min: 2900
3. Materiali forniti
Pompa pronta per il collegamento con cavo di alimentazione di 2 metri e cavo segnale, raccordo di ingresso da 40-25 e 50 mm,
valvola di non ritorno e manuale di istruzioni. La pompa viene fornita anche con un tubo di scarico (6 m) da collegare al lato di uscita
(valvola di non ritorno) fornito in dotazione. Collegare il tubo di scarico all'adattatore da 50 mm/8 mm.
4. Installazione e avvio
AVVERTENZA: Leggere completamente le istruzioni prima dell'installazione, del funzionamento e della
manutenzione della pompa! L'installazione può essere eseguita solo da un tecnico qualificato.
Verificare la completezza della spedizione ed eventuali danni prima dell'operazione. Informare immediatamente il concessionario in
caso di mancanza di componenti.
Non trasportare né rimuovere mai la pompa dalla confezione tenendola per il cavo!
Per il funzionamento della pompa è necessaria una normale presa di rete dotata di messa a terra e di interruttore
differenziale sulla linea di alimentazione, con un valore max di 30 mA, che scolleghi tutte le fasi.
Le prese esistenti devono essere controllate per verificare la presenza di un interruttore differenziale. Assicurarsi
che il cavo di alimentazione NON sia collegato quando si esegue qualsiasi tipo di lavoro sulla pompa.
4.1 Installazione e connessione in ingresso
La pompa deve essere in piano (sul pavimento o montata a parete) per garantirne un corretto funzionamento.
La pompa deve essere installata garantendo che non possa inclinarsi e che sia montata correttamente!
La pompa deve essere montata in prossimità dello scarico della condensa dell'unità da drenare. Le connessioni dall'unità alla pompa
non sono incluse. Accertarsi di utilizzare materiali resistenti alla corrosione e agli acidi quando si scelgono i tubi di scarico (ad
esempio, PVC, PE, acciaio inox).
La condensa proveniente dalle caldaie a condensazione è molto aggressiva e corrosiva!
Un tubo in plastica standard per acque reflue ad alta temperatura (50 mm) può essere direttamente collegato a uno dei due ingressi
per mezzo dell'adattatore di ingresso in dotazione (vedere la figura 1). Si possono collegare in sicurezza altri tubi di diametro
inferiore, fissando delle fascette fermacavo attraverso i due fori dell'adattatore e serrandole saldamente. Viene fornito un adattatore
speciale per tubi da 50 mm.

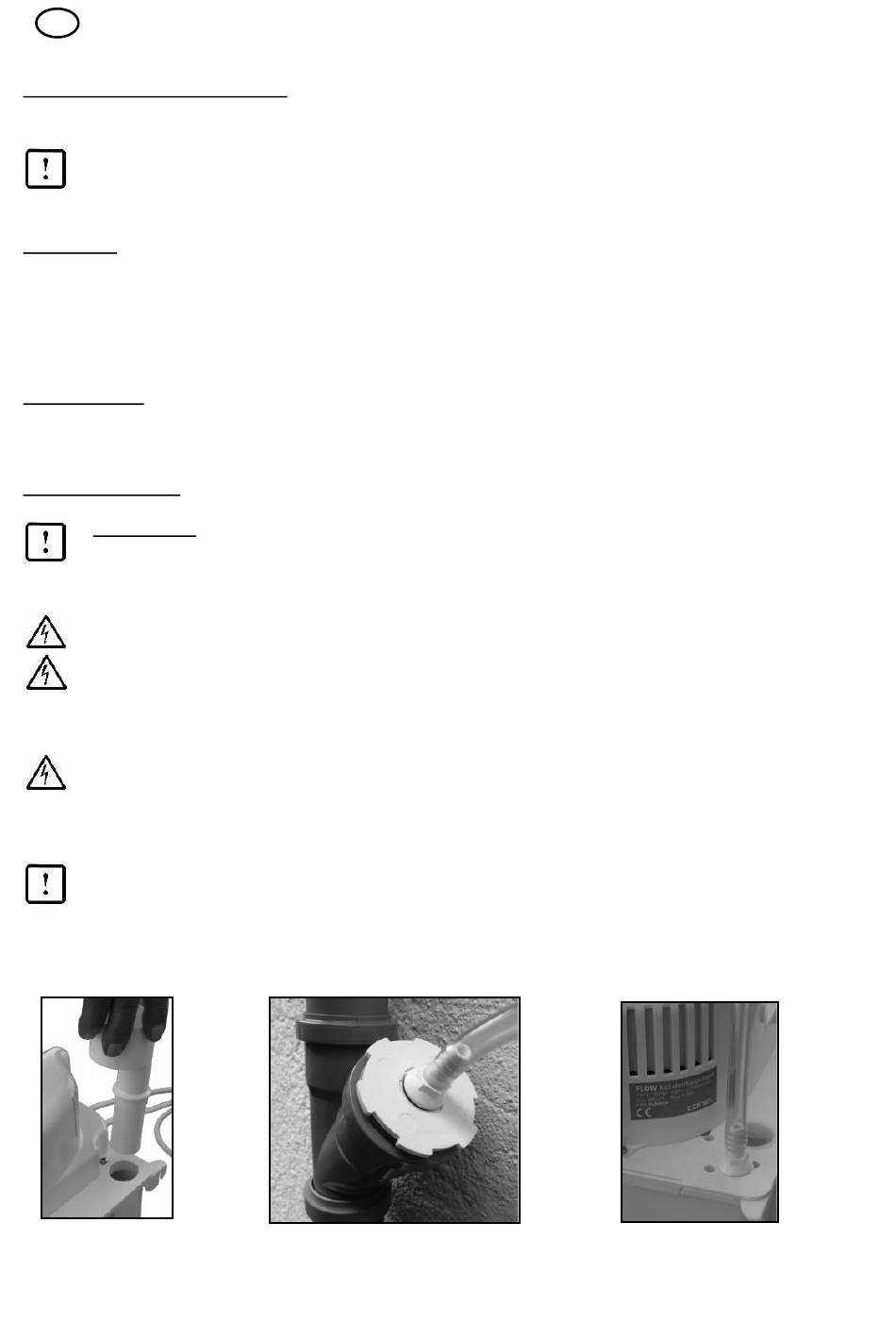

Figura 1 - Adattatore di
ingresso
Portata max: 360 l/ora
Prevalenza max: 5,2 m WS
Temperatura max del liquido: 50 °C
Connessione da 3/8" con raccordo da 8 mm sul tubo
flessibile
Peso: 2,5 kg circa
Cavo con spina: Lunghezza 2,0 m.
