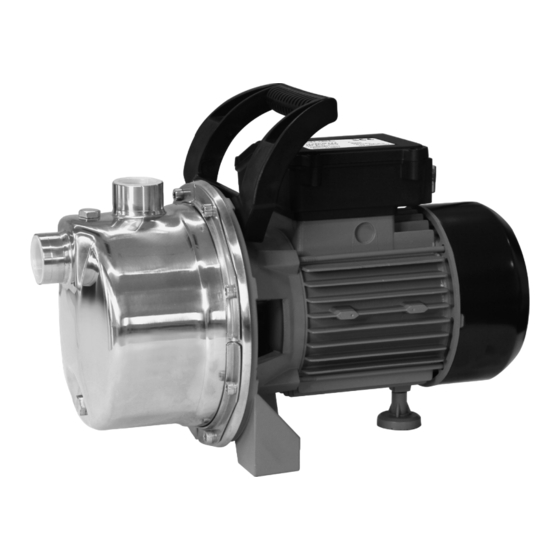

- Seite 1 FLOW PUMPEN PUMPEN conel.de KREISELPUMPE MIT TRAGEGRIFF & AN/AUS-SCHALTER PUMP WITH HANDLE & ON/OFF SWITCH...
- Seite 2 INHALT 1. Einsatzbereich der Gartenpumpe 2. Modellbeschreibung 3. Technische Daten 4. Implementierungsstandards 5. Sicherheitsvorkehrungen 6. Einzelteile und Werkstoffauswahl 7. Installation Leitungssystem 8. Elektrische Verbindungen 9. Inbetriebnahme und Wartung 10. Fehlerbehebung FLOWGP323/332 conel.de...
- Seite 3 Ist die Anlage oder das Stromkabel beschädigt, dann darf sie bzw. es nur vom Hersteller, seinen Dienstleistern oder ähnlich qualifizierten Personen repariert werden. Bedeutung der durchgestrichenen Abfalltonne: Entsorgen Sie keine Elektrogeräte im Haushaltsmüll, verwenden Sie spez. Sammelstellen. Kontaktieren Sie Ihre Gemeindeverwaltung für entsprechende Abgabestellen. FLOWGP332 FLOWGP323 conel.de...
- Seite 4 2). Fördern Sie Klarwasser und sonstige nicht korrosive Flüssigkeiten mit geringer Viskosität; fördern Sie keine entzündlichen, explosiven, gasförmigen Flüssigkeiten und solche, die Festpartikel oder Fasern enthalten. Der pH-Wert sollte zwischen 6,5 – 8,5 liegen. 2. MODELLBESCHREIBUNG FLOWGP323/332 Gartenpumpe Maße Model (mm)
- Seite 5 3. TECHNISCHE DATEN Max. Durchflussmenge: flowgp323 - 80l/min; flowgp332 - 82l/min Max. Förderhöhe: flowgp323 - 34m; flowgp332 - 48m Anschlussleitung: 1,5m mit Schuko-Stecker Max. Saugleistung: 8 m Isolationsklasse: IPX4 Schutzklasse: F Max. Umgebungstemperatur: +40 °C Max. Temperatur Flüssigkeit: +60 °C 4. IMPLEMENTIERUNGSSTANDARDS a).
- Seite 6 9). Die Stromversorgung muss mit der auf dem Typenschild angegebenen Spannungsangabe übereinstimmen. Wird die Pumpe für einen längeren Zeit- raum nicht verwendet, entleeren Sie sie vollständig, spülen Sie sie mit saube- rem Wasser und lagern Sie sie an einem trockenen, gut belüfteten Ort. conel.de...
- Seite 7 AISI 304 Edelstahl Gummidichtung Aluminum Stütze Aluminium Guss ZL102 Dichtung Rotor Edelstahl / Alu Stator Alu Guss plus Kupferwicklung Hintere Abdeckung Aluminium Guss ZL102 Lüfterrad PP Polypropylen Lüfterabdeckung Stahlblech Schaltkastendeckel ABS Kunststoff Kondensator Kontakt / Steckleiste Schaltkasten ABS Kunststoff conel.de...
- Seite 8 Bei einer Installation im Freien stellen Sie sicher, dass die Pumpe mit einer wetterbe- ständigen Abdeckung versehen ist. 2). Die Installation der Ventile an der Saug- und Druckleitung ist erforderlich. Die an der Saugleitung installierten Ventile müssen Rückschlagventile sein. conel.de...
- Seite 9 Der Durchmesser der Ausgangsleitung darf nicht kleiner sein als der des Pumpenausgangs, um einen Druckabfall zu vermeiden, eine hohe Durchflussrate zu gewährleisten und den Lärmpegel so gering wie Falsche Installation B möglich zu halten. Abb. 1 Installation Leitungssystem Pumpe conel.de...
- Seite 10 Die elektrischen Verbindungen müssen gemäß den regionalen Vorgaben angebracht wurde. Vergewissern Sie sich, dass die Pumpe innerhalb der auf dem Typenschild angegebenen Spezifikatio- nen läuft. Vergewissern Sie sich, dass ein effizienter Erdungsschaltkreis implementiert wurde. Magnetischer Schalter Thermoschalter Sicherung Druck schalter Verteiler Motor Verteiler Motor Abb. 2 Elektrischer Anschlussplan conel.de...
- Seite 11 Störungen, die durch Feuchtigkeit auf den elektrischen Teilen verur- sacht wurden, zu vermeiden. 5). Bei Überhitzung oder unnormalem Betrieb des Pumpenmotors, unterbrechen Sie die Stromzufuhr unverzüglich und prüfen Sie die Mängel gemäß dem folgenden Formular. conel.de...
- Seite 12 Produkt aus- tauschen Der Motor ist in Pumpe nicht vollständig mit Füllen Sie die Pumpe erneut mit Wasser Betrieb, es kommt Wasser gefüllt jedoch kein Wasser Pumpenrad beschädigt Tauschen Sie das Pumpenrad aus (oder senden Sie die Pumpe ein) conel.de...
- Seite 13 Beachten Sie vor dem Einsatz die auf dem Typenschild angegebenen Werte Druckschalter Druck im System ist zu gering funktioniert nicht Prüfen Sie den Druck und passen Sie ihn oder Pumpe taktet auf 1,4 - 1,6 bar an Druck im System ist zu hoch conel.de...
- Seite 14 DER BESTE FREUND DES INSTALLATEURS. Stand: 02 / 2024 Installations- und Bedienungsanleitung FLOWGP323_332 CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden.
