A tartályba semmilyen körülmények között nem szabad csövet bevezetni, mert ez a szivattyú
meghibásodásához vezethet, mivel a beépített úszókapcsoló blokkolódhat!
A szabványos kondenzációs kazánok szifonnal vannak felszerelve. Ezt minden esetben vízzel kell
feltölteni a kazán és a kondenzátumszivattyú működtetése előtt. Ennek elmulasztása esetén savas gázok
juthatnak a szivattyúba, melyek tönkreteszik azt!
4.2 Nyomóoldali csatlakozás
A nyomócsonk egy visszacsapó szeleppel van ellátva. A 8 mm belső átmérőjű PVC csövet szorosan rá kell csatlakoztatni
a nyomócsonkra, lásd a 3. ábrát.
A PVC csövet tömlőbilincs (nem tartozék) segítségével kell rögzíteni, ügyelve arra, hogy a cső ne törjön meg, és a
csatornarendszer elvezetőcsövéhez kell csatlakoztatni. A telepítéshez használja az 50 mm/8 mm adaptert (lásd a 2.
ábrát).
A befogadó vízszintjénél alacsonyabban fekvő alagsorban történő telepítés esetén (helyileg meghatározott, általában az
utca szintje) biztosítani kell, hogy a nyomócső ezen szint felett legyen átvezetve, majd lefelé irányítva csatlakozzon az
elvezetőcsőhöz.
FIGYELMEZTETÉS:
csatornarendszerből történő visszaáramlás!
4.3 Jelzőkábel

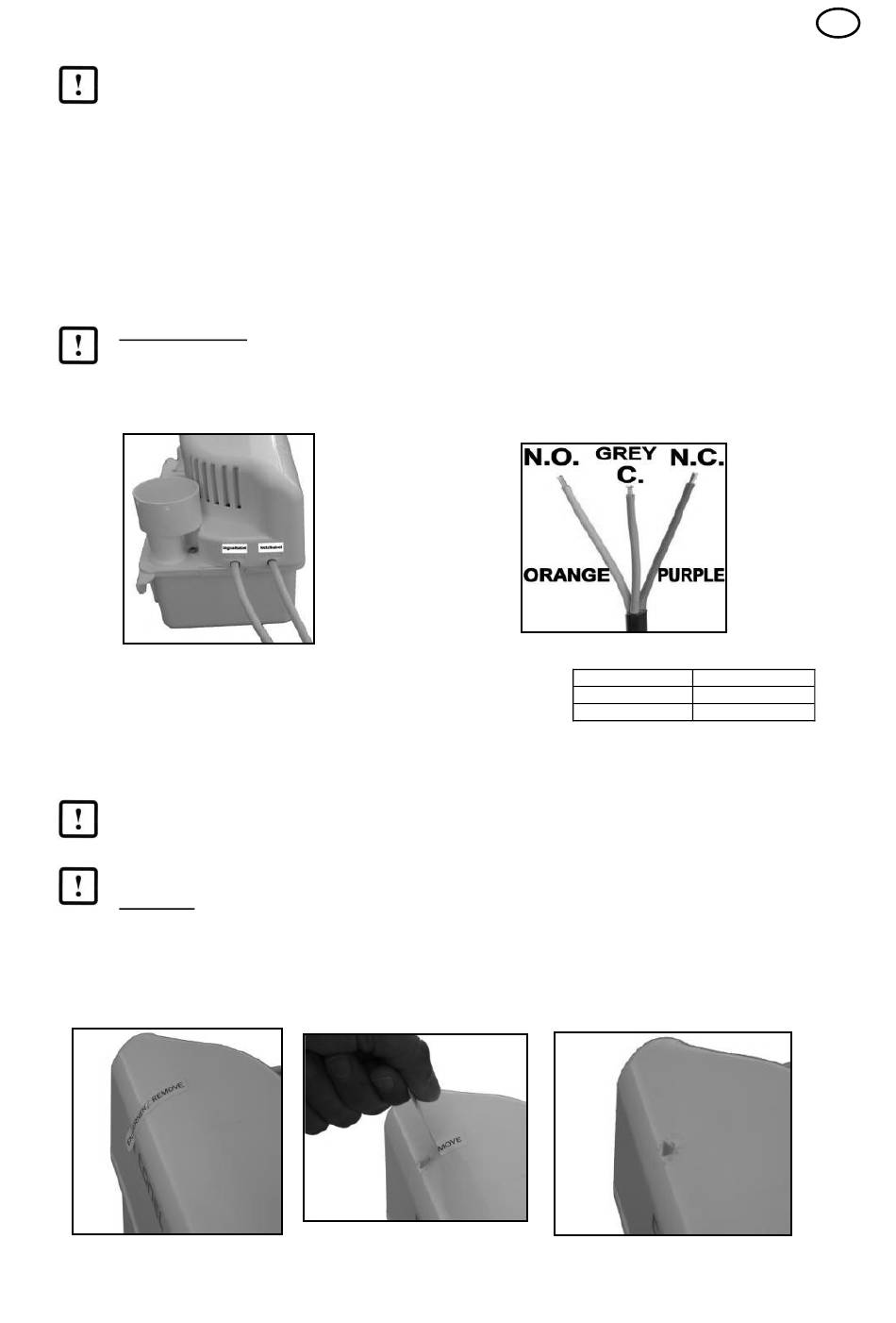

A tápkábelen kívül (POWER) a szivattyú egy jelzőkábellel (ALARM) is rendelkezik. Lásd a 4. ábrát
4. ábra - Kábelek
A jelzőkábelt (potenciálmentes érintkező) a kondenzációs kazán (COM és NC) biztonsági kikapcsolásához vagy külső
alacsony feszültségű riasztórendszer (COM és NO) aktiválásához kell alkalmazni. A csatlakozási konfigurációt lásd az 5.
ábrán. A hibás szivattyú okozta vízkárok elkerülése érdekében ezt a csatlakozót minden esetben csatlakoztatni kell,
máskülönben mindennemű követelés érvényét veszti.
Kérjük, olvassa el a kondenzációs kazán használati utasítását a biztonsági kikapcsolásként való
csatlakoztatás
csatlakoztatás esetén.
4.4 Próbaüzem
FIGYELEM: Távolítsa el a szalagot a burkolat tetejéről (lásd a 6., 7. és 8. ábrát)
A szállítás során az úszókapcsolót rögzítő csavar így hozzáférhetővé válik és tesztkapcsolóként használható a motor
vízbetöltés nélküli indításához. Ez a vizsgálat a szárazonfutás által okozott károk elkerülése érdekében nem haladhatja
meg a 2-3 másodpercet.
A próbaüzemet követően távolítsa el a csavart és azt szervizeléshez, karbantartáshoz őrizze meg.
A be- és kivezetések telepítésének befejezését követően vízzel feltöltve többször próbálja ki a szivattyút, és minden
csövet gondosan ellenőrizzen.
6. ábra
Mindezek figyelmen kívül hagyása esetén alagsori elöntést okozhat a
esetén, vagy a riasztórendszer
7. ábra
5. ábra - Csatlakozási konfiguráció, jelzőkábel
GREY
ORANGE
PURPLE
kézikönyvét a riasztóberendezéshez
SZÜRKE
NARANCS
LILA
történő
8. ábra
