Conel FLOW Montage- Und Betriebsanleitung Seite 18

18
1. Beschrijving en toepassing
Volledig geautomatiseerde condensverwijderingspomp ontworpen voor het verwijderen van
condens van verwarmingsketels, gas- en oliecondensatieketels, airconditioners,
koelvitrines en luchtontvochtigers voor gevallen waarin drainage door middel van
zwaartekracht niet mogelijk is
WAARSCHUWING: De voorschriften van waterschappen of andere relevante autoriteiten moeten worden nageleefd
bij het afvoeren van condens. Condens van condensatieketels die werken op standaard stookolie (niet zwavelarm),
mag niet worden afgevoerd in het rioleringsstelsel zonder eerst te zijn geneutraliseerd. Dit geld ook voor
condensatieketelsystemen met een vermogen van meer dan 200 kW.
2. Technische gegevens
Uitgangsvermogen motor: P2 = 80 Watt
Voltage: 230 V – 50 Hz
Nominale stroom: 0,6 A
Bedrijfsspanning: 230 V – 50 Hz
Bescherming: IP 44
RPM: 2900
3. Leveringsomvang
Stekkerklare pomp met een elektriciteitskabel van 2 meter en een signaalkabel, inlaatadapter 40-25 en 50 mm, terugslagklep
en instructiehandleiding. De pomp wordt ook geleverd met een afvoerslang (6 m) die moet worden aangesloten op de
uitlaatzijde (terugslagklep) die wordt meegeleverd. Aansluiting op de afvoerbuis met de adapter 50 mm/8mm.
4. Installatie en opstarten
WAARSCHUWING: Lees de instructies volledig door voordat u de pomp installeert, gebruikt of onderhoudt.
De installatie mag alleen worden uitgevoerd door een bevoegd persoon.
Controleer vóór gebruik of de inhoud volledig is en of er niets is beschadigd. Informeer uw leverancier onmiddellijk als er iets
ontbreekt of sprake is van gebreken.
Vervoer de pomp niet en verwijder hem niet uit de verpakking door de kabel vast te pakken.
Voor het gebruik van de pomp zijn een ordelijk geaarde netvoeding en een
aardlekschakelaar van maximaal 30 mA vereist die
Reeds bestaande stopcontacten moeten voorzien zijn van een aardlekschakelaar. Zorg dat het netsnoer
NIET is aangesloten bij het uitvoeren van alle soorten werkzaamheden aan de pomp.
4.1 Installatie en inlaataansluiting
Voor een correcte werking moet de pomp waterpas staan (op de vloer of bevestigd aan de muur).
De pomp moet zo zijn geïnstalleerd dat hij niet kan kantelen en goed gemonteerd is.
De pomp moet worden gemonteerd dicht bij de condensafvoer van het apparaat dat wordt gedraineerd. De aansluitingen van
het apparaat op de pomp worden niet bijgeleverd. Zorg dat u corrosie- en zuurbestendig materiaal gebruikt voor afvoerbuizen
(bijvoorbeeld PVC, PE, roestvrij staal).
Condens van condensatieketels is een erg agressieve en bijtende substantie.
Een standaard plastic afvalwaterbuis (50 mm) bestand tegen hoge temperaturen kan worden aangesloten op een van de twee
inlaten met de meegeleverde inlaatadapter (zie afbeelding 1). Andere pijpen of buizen met een kleinere diameter kunnen veilig
worden bevestigd door kabelbinders door de twee openingen in de adapter te halen en deze stevig vast te trekken. Er is een
speciale adapter voor een pijp van 50 mm meegeleverd.

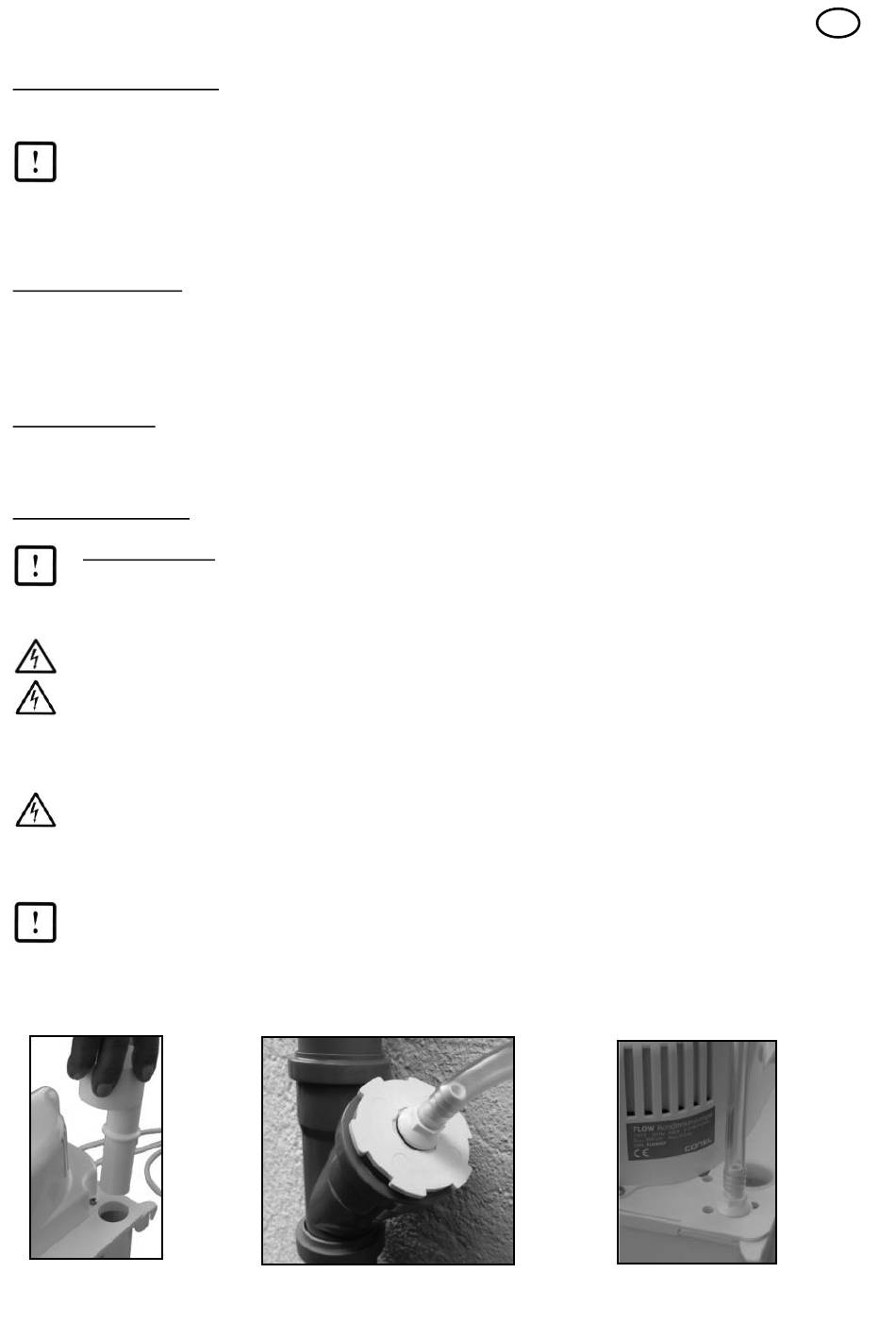

Afbeelding 1:
Inlaatadapter
.
Max. doorstroming: 360 l/h
Max. hoogte: 5,2 m WK
Max. vloeistoftemperatuur: 50 °C
3/8-inch aansluiting met slangverbinding van 8 mm
Gewicht: ca. 2,5 kg
Kabel met stekker: lengte 2 m
Afbeelding 2: Adapter 50 mm
alle fasen ontkoppelen.
Afbeelding 3
NL
